고급의

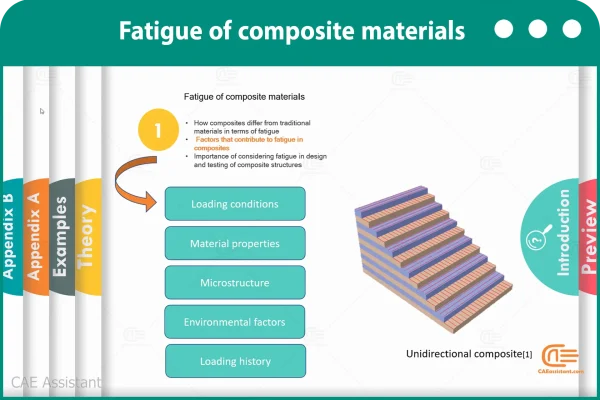

ABAQUS의 VUMAT 서브루틴을 사용한 복합 피로 시뮬레이션
이 교육 패키지는 업계 엔지니어와 연구자들이 ABAQUS의 VUMAT 서브루틴을 사용하여 복합재 피로 해석을 수행하는 데 필요한 기본 개념과 도구를 이해하는 데 도움이 되는 4개의 장으로 구성되어 있습니다. 첫 번째 장에서는 피로 파괴에 기여하는 요인을 포함하여 복합재의 피로 거동에 대한 개요를 제공합니다. 두 번째 장에서는 복합재의 파괴 메커니즘과 발생할 수 있는 손상 유형을 살펴봅니다. 세 번째 장에서는 피로가 복합재에 미치는 영향, 즉 재료의 특성과 성능에 미치는 영향을 다룹니다. 마지막으로 네 번째 장에서는 재료 모델을 포함하여 ABAQUS의 VUMAT 서브루틴을 사용하여 복합재 피로 해석을 수행하는 방법에 중점을 둡니다. 기준 다양한 하중 조건에서 복합재의 거동을 시뮬레이션하는 데 사용됩니다. 이 패키지에 제시된 개념과 도구를 숙지함으로써 엔지니어는 장기간 반복 하중을 견딜 수 있는 더욱 내구성 있고 신뢰할 수 있는 복합재 구조물을 개발할 수 있습니다.
Abaqus의 경화 소성
이 패키지에는, 경화 가소성 Abaqus 소프트웨어에서 Abaqus 재료 모델, UMAT 서브루틴 또는 UHARD 서브루틴을 사용하는 방법에 대해 설명합니다. 경화를 정의하는 서브루틴을 사용하는 것이 더 전문적일 수 있다는 점을 언급해야 하며, 이 패키지는 사용자가 경화 정의를 위한 이러한 서브루틴에 익숙해지도록 합니다. 따라서 경화 소성 분야에서 사용자 지정 프로젝트에 이러한 서브루틴을 작성하려면 다음을 권장합니다. ""UMAT 서브루틴(VUMAT 서브루틴) 소개"" 그리고 ""ABAQUS의 UHARD 서브루틴(VUHARD 서브루틴)".
Abaqus AM 모델러 플러그인을 사용한 적층 제조 시뮬레이션
3D 프린팅은 디지털 설계를 기반으로 플라스틱이나 금속과 같은 재료를 사용하여 3차원 물체를 층층이 쌓아 제작하는 기술입니다. 3D 프린팅 공정 시뮬레이션에는 효율적이고 정확한 생산을 위해 프린팅 공정을 예측하고 개선하는 소프트웨어가 사용됩니다. 이 교육 패키지에는 Abaqus AM Modeler 플러그인 사용이 포함되어 있어 코딩 없이 3D 프린팅 유형을 선택하고 시뮬레이션을 수행할 수 있습니다. 이 플러그인의 사용법을 익히기 위한 두 가지 워크숍이 진행됩니다. "AM 플러그인을 활용한 궤적 기반 방법을 이용한 LPBF 3D 프린팅 방법을 이용한 단순 큐브 단방향의 순차 열기계적 해석"과 "AM 플러그인을 활용한 융합 증착 모델링 및 레이저 직접 에너지 증착 방법을 이용한 3D 프린팅 시뮬레이션"입니다.
아바쿠스에서 3차원 연속체 요소의 복합 퍽 손상 시뮬레이션(유매트–유에스디에프엘디–브이유매트)
Puck 기준은 섬유와 매트릭스 파손을 동시에 고려하는 복합재의 필수 손상 모델입니다. 다양한 하중 조건에서 복합재의 손상 시작을 예측하는 실용적인 방법을 제공합니다. 이 교육 패키지는 Abaqus에서 UMAT, VUMAT 및 USDFLD 서브루틴을 사용하여 3D 연속체 요소에서 복합재 PUCK 손상을 시뮬레이션하는 데 중점을 둡니다. 섬유 파손, 매트릭스 균열, 박리 및 계면 파손을 포함한 복합재의 다양한 파손 유형과 Tsai-Wu 및 Tsai-Hill 기준과 같이 서로 종속적이거나 종속적이지 않은 복합재의 파손 모드를 예측하는 기준을 다룹니다. 또한 이 패키지는 Puck 기준을 포함하여 복합재에서 가장 일반적으로 사용되는 손상 기준을 다룹니다. 이 패키지는 Abaqus에서 위에 언급된 각 서브루틴을 사용하여 복합재 Puck 손상을 시뮬레이션하는 단계별 지침을 제공합니다.
Abaqus 서브루틴 및 Python을 사용한 적층 제조 시뮬레이션 | 고유 변형률 방법
3D 프린팅은 디지털 설계를 기반으로 플라스틱이나 금속과 같은 재료를 적층하여 3차원 물체를 제작하는 기술입니다. 3D 프린팅 시뮬레이션은 소프트웨어를 사용하여 프린팅 공정을 예측하고 개선함으로써 더욱 효율적이고 정밀한 생산을 가능하게 합니다. 이 교육 패키지는 서브루틴과 Python 스크립팅을 기반으로 합니다. 3D 프린팅 공정 소개에 이어, 이 방법의 모든 세부 사항을 설명합니다. 이후 이 방법에 대한 두 가지 워크숍이 진행됩니다. 첫 번째 워크숍에서는 균일한 단면을 가진 기어의 3D 프린팅 시뮬레이션을 다루고, 두 번째 워크숍에서는 불균일한 단면을 가진 샤프트를 다룹니다.
Abaqus에서 직물 복합재 손상 시뮬레이션
직조 복합재는 실(yarn)로 완벽하게 연결된 그물 모양의 복합재 구조입니다. 천 조각처럼, 실들은 날실과 위사로 함께 짜여져 복합재 구조를 형성합니다. 이 패키지는 여러 구성 요소로 구성되어 있습니다. 먼저 직조 복합재에 대한 소개로 시작합니다. 다음으로 거시 모델링에 대한 자세한 설명과 수행 방법을 안내합니다. 이 패키지에 사용된 손상 기준은 직조 복합재용으로 특별히 설계된 하신(Hashin) 기준의 수정된 버전입니다. 또한, 이 패키지는 USDFLD 서브루틴과 하신 관계식을 사용하여 손상을 모델링하는 방법을 보여줍니다. 서브루틴은 라인별로 자세히 설명되며, 학습 및 실제 적용을 돕기 위한 워크숍이 진행됩니다. 마지막으로, 검증 과정을 통해 서브루틴의 유효성을 확인합니다.
서브루틴을 이용한 단섬유 복합재의 손상 시뮬레이션
단섬유 복합재는 잘게 잘린 섬유와 매트릭스로 구성되어 불연속적인 섬유 강화 재료를 형성하며, 섬유는 일반적으로 사용 목적에 따라 매트릭스 내에 정렬되거나 무작위로 배치됩니다. 이 교육 패키지에서는 다음 자료를 기반으로 Abaqus에서 단섬유 복합재(SFC) 손상을 모델링하는 방법을 학습합니다. “"영구 변형 및 단측 효과를 포함한 무작위 단섬유 강화 복합재의 손상 모델링". 1과에서는 SFC의 장점, 응용 프로그램 등과 같은 기본 사항을 배웁니다. 2과에서는 Abaqus에서 단섬유 복합재를 모델링하는 데 중점을 둡니다. 이 과에서는 이 패키지가 거시 모델링을 수행하는 거시 모델링과 미시 모델링 간의 중요한 결정을 소개합니다. 3과에서는 특히 Dano 모델을 통해 단섬유 복합재의 손상 모델링을 탐구하여 학습 과정을 진행합니다. 이 거시적 접근 방식은 비가역적 프로세스와 내부 변수를 통합하여 이방성 손상, 일방적 효과 및 잔류 효과를 다룹니다. 4과에서는 이론을 실제 응용으로 연결하여 VUSDFLD 서브루틴을 통해 Abaqus에서 Dano 모델을 구현하는 방법을 사용자에게 안내합니다. 이 튜토리얼은 서브루틴의 흐름도를 탐색하고 각 줄을 순차적으로 설명합니다. 2개의 워크숍이 이 과를 보완합니다. 워크숍 1에서는 평면 응력 요소를 사용하여 구멍이 있는 2D 복합재 판을 다루며 재료 속성, 경계 조건 및 시뮬레이션 절차에 대한 자세한 분석을 제공합니다. 워크숍 2는 첫 번째 워크숍을 반영하여 쉘 요소를 사용하여 VUSDFLD 서브루틴 활용의 일관성을 유지하면서 요소 유형의 변형을 보여줍니다.
서브루틴을 이용한 단섬유 복합재의 피로 손상 시뮬레이션
재료의 피로 파괴는 극한 강도 미만, 그리고 종종 항복 한계 미만의 반복적이거나 변동하는 응력으로 인해 갑작스럽고 예측할 수 없는 파괴가 발생할 때 발생하며, 이는 치명적인 결과를 초래할 수 있기 때문에 엔지니어링 분야에서 심각한 문제로 대두됩니다. 섬유 강화 복합재의 강화 부분은 연속 또는 불연속으로 분류할 수 있으며, 후자는 단섬유 강화 복합재라고 합니다. 본 교육 자료에서는 단섬유(단섬유) 복합재의 피로에 대해 설명합니다. 단섬유 복합재에는 Nouri 피로 손상 모델과 Avanzini 피로 손상 모델의 두 가지 피로 손상 모델이 제시됩니다. Nouri 모델은 직교 이방성 거동을 갖는 복합재에 적용할 수 있습니다. 그러나 Avanzini 모델은 매트릭스 내 섬유 분포가 균질하고 무작위적이라고 가정하고 재료 거동을 등방성으로 가정했습니다. 또한 Nouri 모델은 변형률 제어 시험을 위해 개발되었지만, Avanzini 모델은 응력 제어 시험을 위해 개발되었습니다. 이 튜토리얼에서는 이 기사를 기반으로 한 Avanzini 모델을 사용합니다. “피크 단섬유 강화 복합재의 피로 거동 및 순환 손상”. 본 문서에서는 USDFLD 서브루틴을 구현했지만, 재료 강도 및 물성 감소가 매끄럽기 때문에 USDFLD보다 정확도가 더 높은 UMAT 서브루틴을 사용합니다. 이 시뮬레이션에서는 이러한 거동을 모델링하기 위해 표준 시험편을 사용합니다. 자세한 내용은 패키지에서 확인할 수 있습니다.
Abaqus에서의 짠 복합재 피로 시뮬레이션
교육 패키지는 Abaqus 소프트웨어와 제목의 기사를 기반으로 수정된 Hashin 피로 손상 모델을 사용하여 짠 복합 피로를 시뮬레이션하는 데 중점을 둡니다. ""정적 및 피로 하중을 받는 직조 CFRP 구조의 수명 예측"". 직조 복합재는 높은 강도와 강성 대 중량비를 갖지만, 직조 패턴은 응력 분포와 손상 메커니즘에 영향을 미칠 수 있으므로 피로 해석이 필수적입니다. 이 패키지에는 다양한 유형의 복합재 피로 모델, 재료 특성 분석, 파괴 모델 일반화, 그리고 UMAT 서브루틴 구현을 다루는 네 가지 강의가 포함되어 있습니다. 두 개의 워크숍에서는 반복 인장 하중을 받는 요소와 복잡한 모델에 UMAT 서브루틴을 구현하는 실습 경험을 제공합니다. 피로 해석은 반복 하중 하에서 재료의 거동을 예측하고 안전하고 신뢰할 수 있는 구조물을 설계하는 데 도움을 줍니다.
아바쿠스 무료 버전의 유매트 서브루틴(브이유매트 서브루틴) - 유매트 아바쿠스 예제
이 패키지에는 다음 두 패키지의 무료 버전이 포함되어 있습니다. 다음 패키지에는 다양한 유형의 서브루틴 작성을 위한 11개의 워크숍이 포함되어 있으며, UMAT/VUMAT 서브루틴을 직접 작성하는 데 필요한 지침과 요령을 제공합니다. 여기에서 UMAT Abaqus 예제를 무료로 다운로드할 수 있습니다.
"UMAT 서브루틴(VUMAT 서브루틴) 소개"" ABAQUS 소프트웨어에서 재료 모델을 사용할 수 없는 경우 사용됩니다. 표준 및 명시적 솔버를 포함한 이 튜토리얼 패키지를 따르면 복잡한 구조물에 사용할 수 있는 맞춤형 재료 기반 서브루틴을 작성, 디버깅 및 검증할 수 있습니다. 이 강의는 초탄성 재료, 복합재, 금속 등에서 고급 UMAT 및 VUMAT 서브루틴을 작성하는 방법을 소개합니다. 데모 보기
""고급 UMAT 서브루틴(VUMAT 서브루틴)"" 이 교육 패키지는 Abaqus 사용자가 복잡한 UMAT 및 VUMAT 서브루틴을 작성할 수 있도록 지원합니다. 이 교육 패키지는 서브루틴에 익숙하거나 UMAT/VUMAT 서브루틴을 전문적으로 배우고자 하는 사용자에게 적합합니다. 운동학적 강성을 기반으로 한 전산 소성 방정식도 논의됩니다. 또한, Johnson Cook 모델을 기반으로 금속 손상 해석을 구현했습니다. 데모 보기
UMAT를 이용한 Abaqus에서의 SMA 시뮬레이션
형상기억합금(SMA)은 형상기억 효과와 초탄성 덕분에 원래 형상을 회복할 수 있습니다. 이러한 고유한 특성 덕분에 SMA는 엔지니어링 및 의료 분야에서 널리 사용되고 있습니다. 시뮬레이션은 SMA의 거동을 분석하는 비용 효율적인 방법을 제공하여 궁극적으로 신뢰성과 성능을 향상시킵니다. 따라서 연구자들은 SMA 기반 시스템을 연구하기 위해 시뮬레이션을 자주 활용합니다. 이 교육 패키지는 SMA 와이어의 기본 원리를 살펴보고 다양한 유형과 특정 기능을 제시하는 것으로 시작합니다. 그런 다음 시뮬레이션에서 SMA의 거동을 설명하는 데 필요한 구성 방정식을 제공합니다. 이 패키지에는 Abaqus에서 SMA를 모델링하는 서브루틴을 작성하는 순서도와 단계별 가이드가 포함되어 있습니다. 또한 Abaqus를 사용하여 SMA 와이어의 초탄성 효과를 시뮬레이션하는 워크숍도 제공합니다. 이 워크숍은 시뮬레이션 및 서브루틴 구현에 대한 지침을 제공할 뿐만 아니라, 검증을 위해 결과를 해석 솔루션과 비교합니다.
Abaqus에서 3차원 연속체 요소의 복합 Hashin 손상 시뮬레이션(UMAT-VUMAT-USDFLD)
이 교육 패키지에서는 3D 연속체 하신 피해 시작 모델은 세 가지 서브루틴(USDFLD, UMAT, VUMAT)을 통해 준비됩니다. 이 교육 패키지는 서브루틴을 라인별로 학습합니다. 손상 시작 후 모델의 속성이 감소하는 형태로 갑자기 파괴가 발생한다는 점에 유의해야 합니다. 이 패키지의 HASHIN 이론은 Kermanidis의 논문 "” 증분 인장 하중 하에서 볼트로 조인 복합 조인트의 손상 축적에 대한 유한 요소 모델링 “".
ABAQUS에서의 Python 스크립팅 2부
뷰매트 아바쿠스를 사용한 르메트르 손상 모델 구현

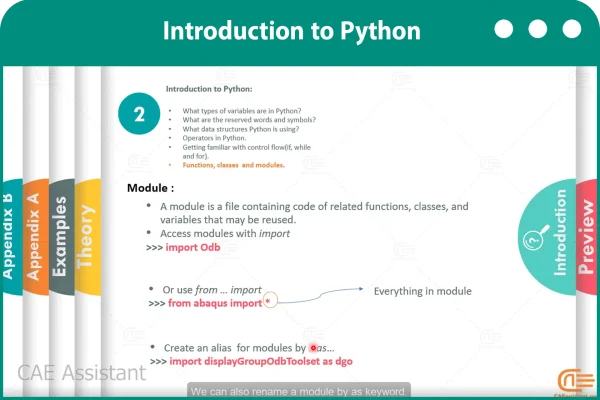

아바쿠스에서의 파이썬 스크립팅(무료 버전)
이 교육 패키지(무료 버전)에는 Abaqus 소프트웨어에서 Python 스크립팅을 사용하는 방법을 부분적으로 배우는 데 도움이 되는 세 가지 워크숍 중 하나와 다섯 가지 워크숍 중 두 가지가 포함되어 있습니다. 또한, 이 튜토리얼은 스크립트에 대한 가장 포괄적인 튜토리얼이며, 초보자부터 고급 사용자까지 모두에게 적합합니다. 매개변수화, 최적화, 순차 실행 등의 주제를 다룹니다.
이 패키지의 전체 버전에 액세스하려면, 클릭 여기. 이 패키지의 무료 버전에는 소프트웨어 파일과 스크립트가 포함되어 있지 않다는 점을 언급해야 합니다.
아바쿠스의 브이유이엘 서브루틴 소개
VUEL은 명시적 솔버용 UEL 서브루틴입니다. UEL은 표준 솔버용이고, VUEL은 명시적 솔버용입니다. 물론 이 두 서브루틴 사이에는 입력, 변수 등 몇 가지 다른 차이점도 있습니다. 이 튜토리얼 패키지는 ABAQUS에서 사용자 정의 문제에 적용할 수 있는 가장 정교한 서브루틴인 VUEL을 작성하는 데 사용됩니다. 강성 행렬과 절점력은 서브루틴의 출력으로, 여러 변수를 기반으로 정의할 수 있습니다. 이 튜토리얼 패키지에는 두 개의 워크숍이 포함되어 있습니다. 첫 번째 워크숍은 트러스 요소를 모델링하는 세 부분으로 나뉘고, 두 번째 워크숍에서는 하나의 모델에서 VUEL과 VUMAT 서브루틴을 사용하는 방법을 설명합니다.
ABAQUS에서의 Python 스크립팅 Part1
복합재료에 대한 3D 연속체 Abaqus HASHIN 진행형 손상(VUMAT 서브루틴)
그만큼 하신 실패 기준 개발된 실패 기준 세트입니다 특히 복합재료용. 그것 다양한 실패 모드를 예측합니다 복합재의 구성 요소(섬유와 매트릭스)가 받는 응력을 기반으로 합니다. 이 기준은 기계적 하중 하에서 복합재의 성능을 평가하기 위해 엔지니어링 및 전산 모델에서 널리 사용됩니다. 이 기준은 매우 효율적이고 널리 사용되지만, 수치 시뮬레이션에 구현하는 데는 어려움이 있습니다. 아바쿠스 이러한 과제를 해결하기 위한 강력한 도구로 등장하여 예측이 가능해졌습니다. Hashin 기준에 따른 손상 시작 및 진행(강성 감소를 통해). 그러나 Abaqus의 주요 한계는 2차원 평면 응력 요소에만 적용 가능하다는 것입니다. 이러한 한계를 극복하기 위해 저희는 VUMAT 서브루틴 이 프로젝트에서 이 사용자 정의 서브루틴은 Abaqus의 기능을 확장하여 Hashin 기준에 따라 3D 문제에서 손상 시작 및 전파를 시뮬레이션할 수 있도록 합니다. 다음 사항을 언급해야 합니다. 이 서브루틴에는 에너지 방법을 기반으로 한 점진적인 손상이 포함됩니다. 이 복잡한 서브루틴은 정적 문제와 동적 문제에 모두 사용될 수 있습니다.
주목할 점은 우리 중 한 명에서 다른 패키지, 또한 Abaqus 서브루틴을 사용하여 Hashin 기준을 분석하는 방법에 대한 교육도 제공합니다. 하지만 해당 패키지에서는, 손상은 즉시 발생합니다. 현재 패키지에서는 점진적 손상을 모델링했습니다., 이는 좀 더 복잡하지만 특정 문제를 해결하는 데 더 유익할 수 있습니다.
유에스디에프엘디 및 브이유에스디에프엘디 서브루틴 소개
Abaqus DLOAD 서브루틴 및 VDLOAD 서브루틴
모듈별 Abaqus 교육
ABAQUS의 UHYPER 서브루틴
