일반적으로 시뮬레이션에서 가장 중요한 부분 중 하나는 모델에 하중을 어떻게 적용하는지입니다. VDLoad와 Dload 서브루틴을 사용하면 Abaqus 소프트웨어 기본 옵션보다 더 복잡한 하중을 정의하고 추가할 수 있습니다. 여기에서는 일반적으로 사용되는 예제를 익히기 위해 5개의 워크숍을 통해 교육합니다. 각 워크숍에서는 서브루틴 작성에 대한 단계별 튜토리얼 외에도 Abaqus 소프트웨어의 다른 고유한 옵션도 소개합니다.
Abaqus 소프트웨어에서 VDLoad와 DLoad 서브루틴을 사용하여 비균일 하중과 복소 하중을 정의합니다. 이 교육 패키지에서는 서브루틴 블록을 사용하는 방법, 변수와 매개변수를 정의하는 방법, 그리고 이러한 서브루틴에서 원하는 하중 공식을 작성하는 방법을 알려드립니다. 예를 들어, 위치나 시간에 따라 분포가 달라지는 하중의 경우, 이러한 서브루틴을 사용하여 소프트웨어에서 하중을 정의하고 모델에 할당할 수 있습니다. 실제로, VD로드 그리고 디로드 서브루틴은 위치, 시간, 요소 번호 또는 층 번호의 함수로 하중을 정의합니다. 자세한 내용은 다음 웹사이트를 참조하세요.
https://abaqus-docs.mit.edu/2017/English/SIMACAESUBRefMap/simasub-c-vdload.htm
https://abaqus-docs.mit.edu/2017/English/SIMACAEKEYRefMap/simakey-r-dload.htm

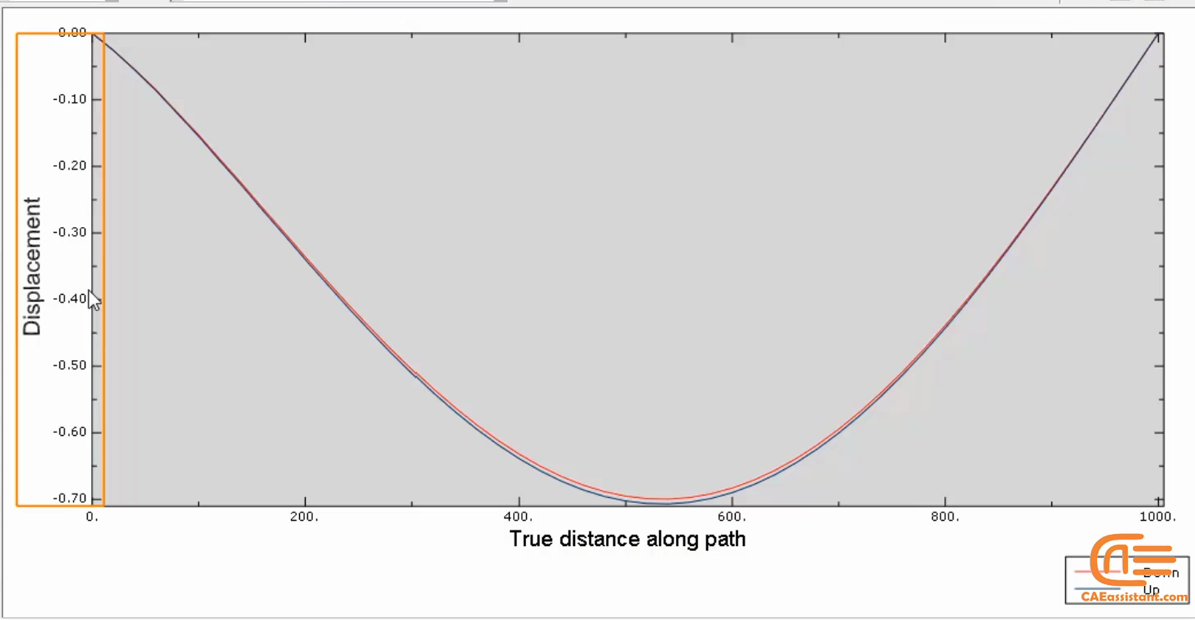

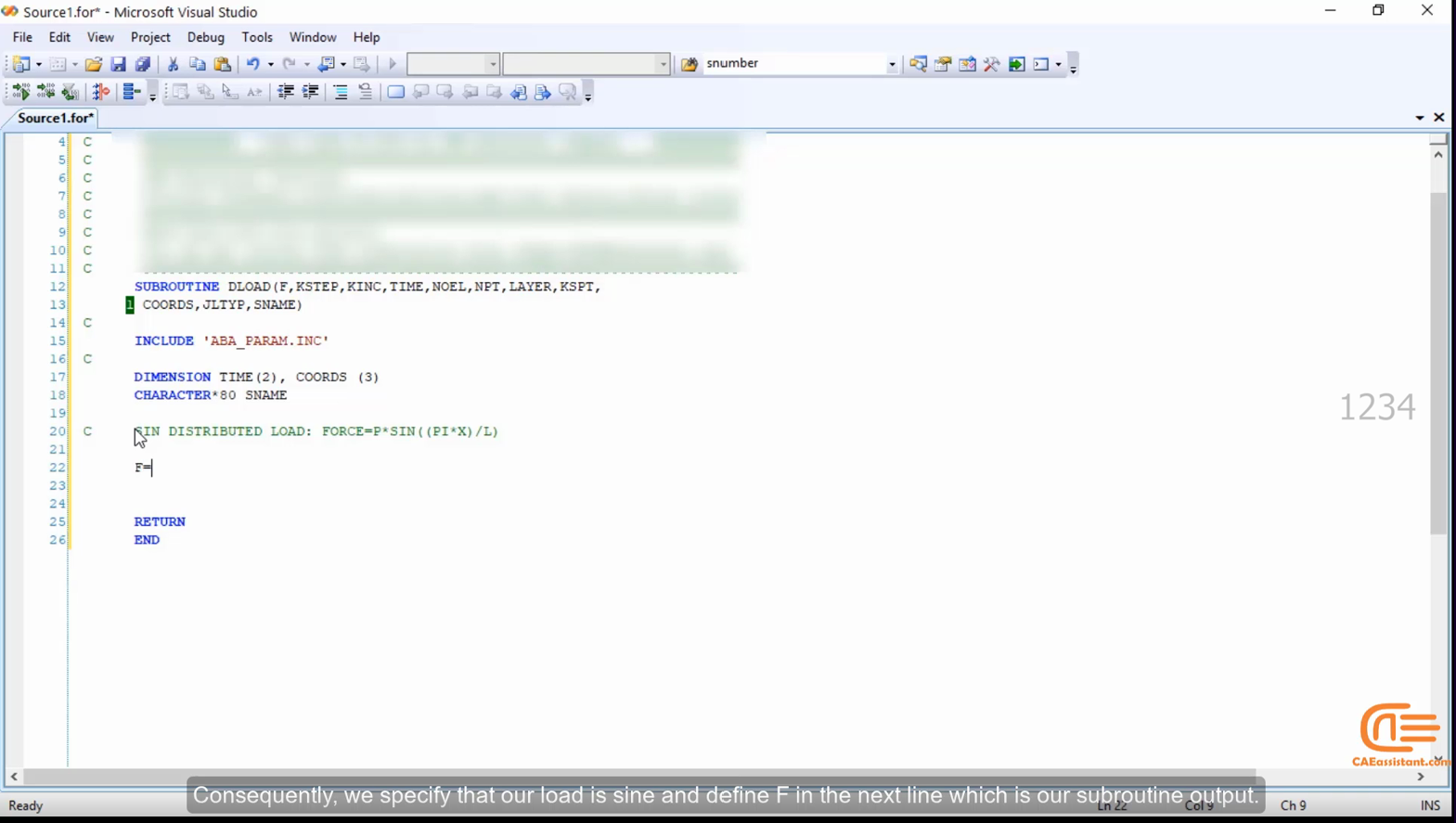

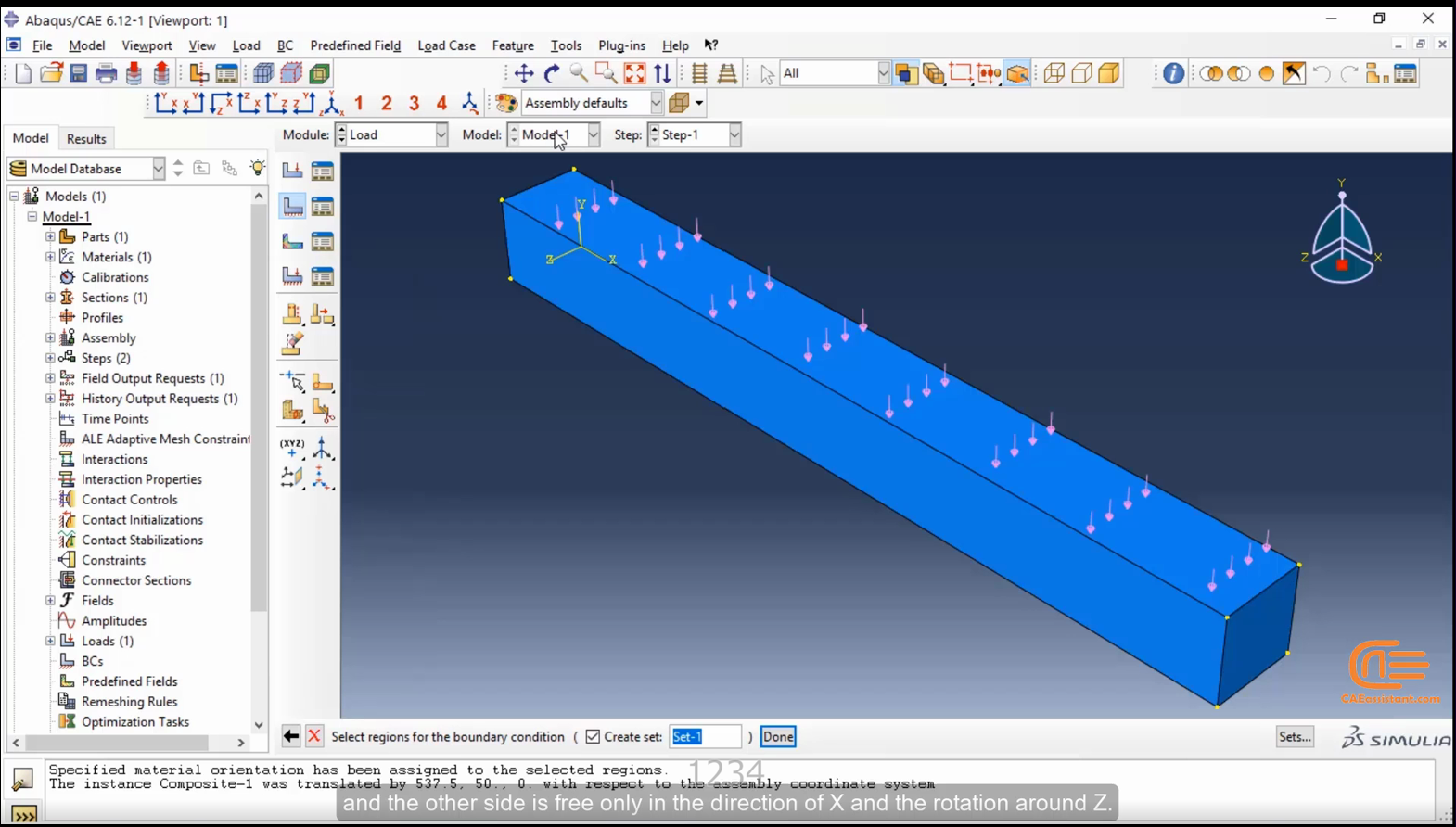

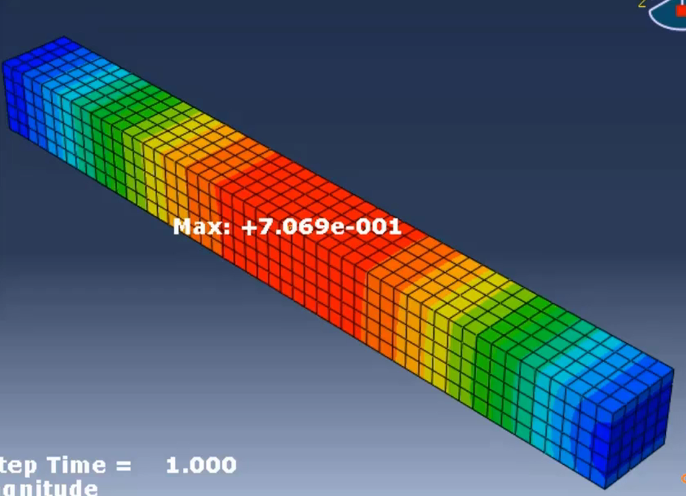

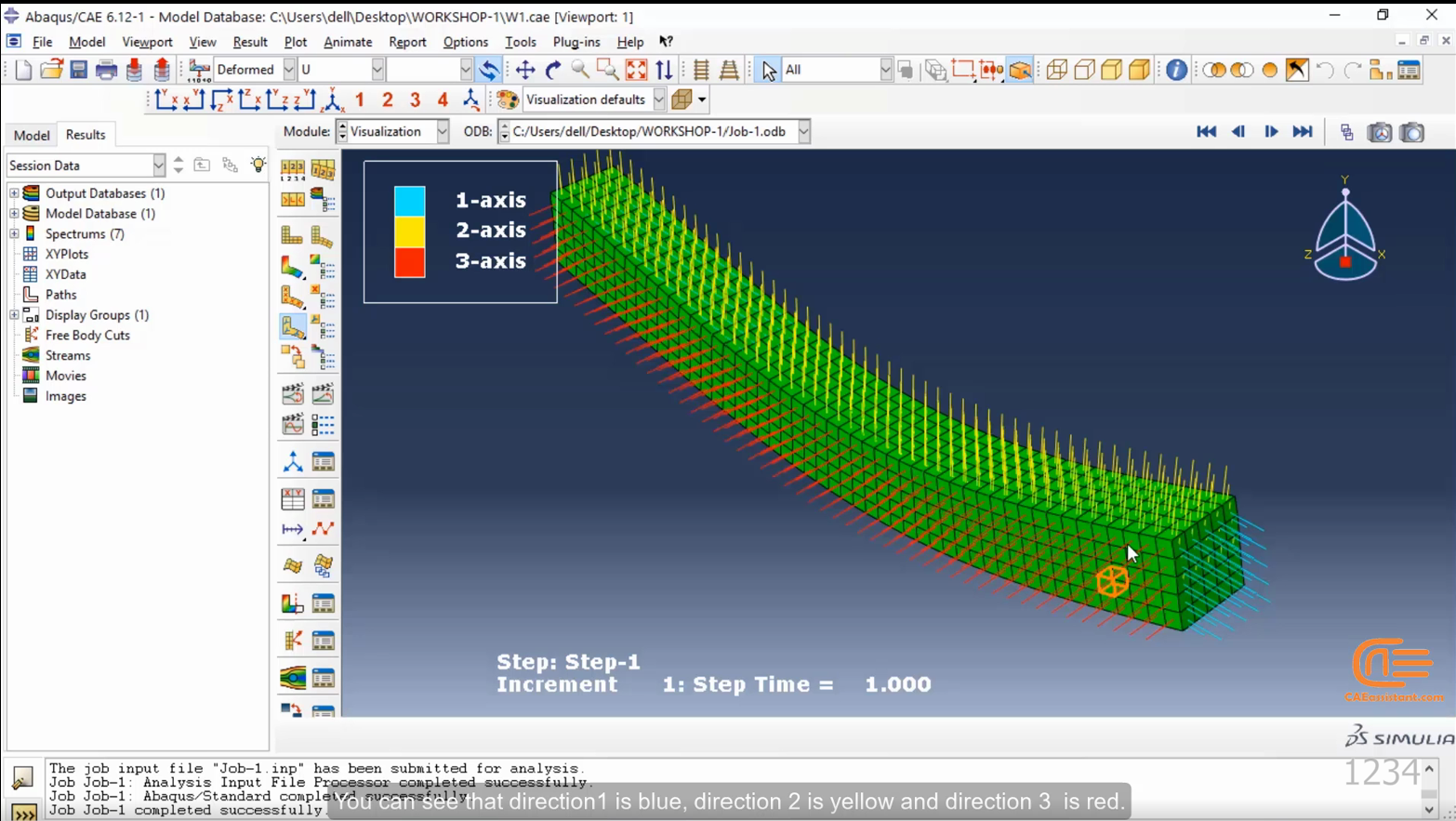

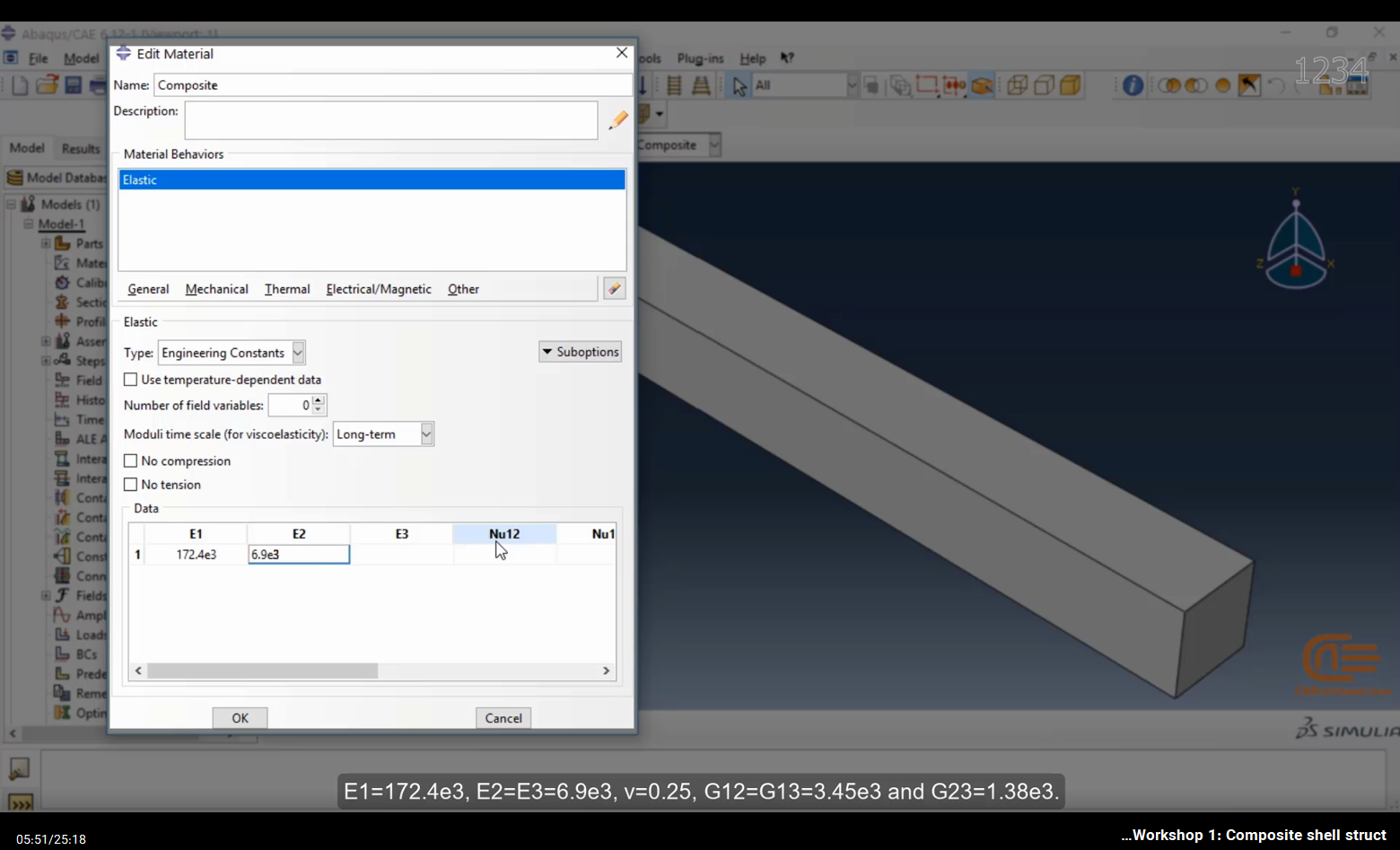

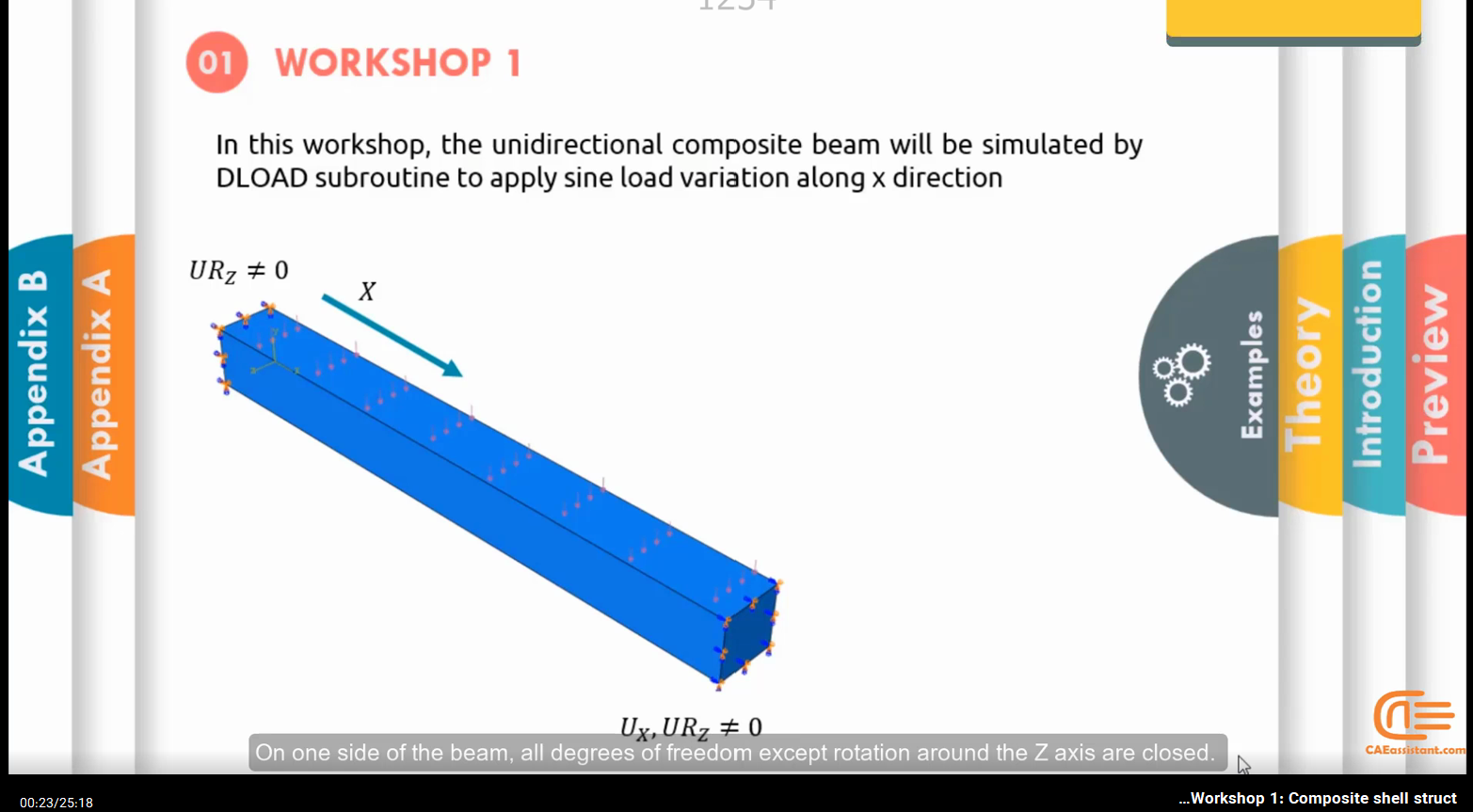

먼저, 첫 번째 워크숍에서는 사인파 하중을 받는 합성 보를 시뮬레이션합니다. 이 사인 하중은 하중 위치에 따라 달라집니다. 재료의 복합적인 특성으로 인해 영률과 같은 기계적 특성이 서로 다른 방향으로 주어집니다. 본 솔버 유형은 General Static 또는 Abaqus Standard입니다.

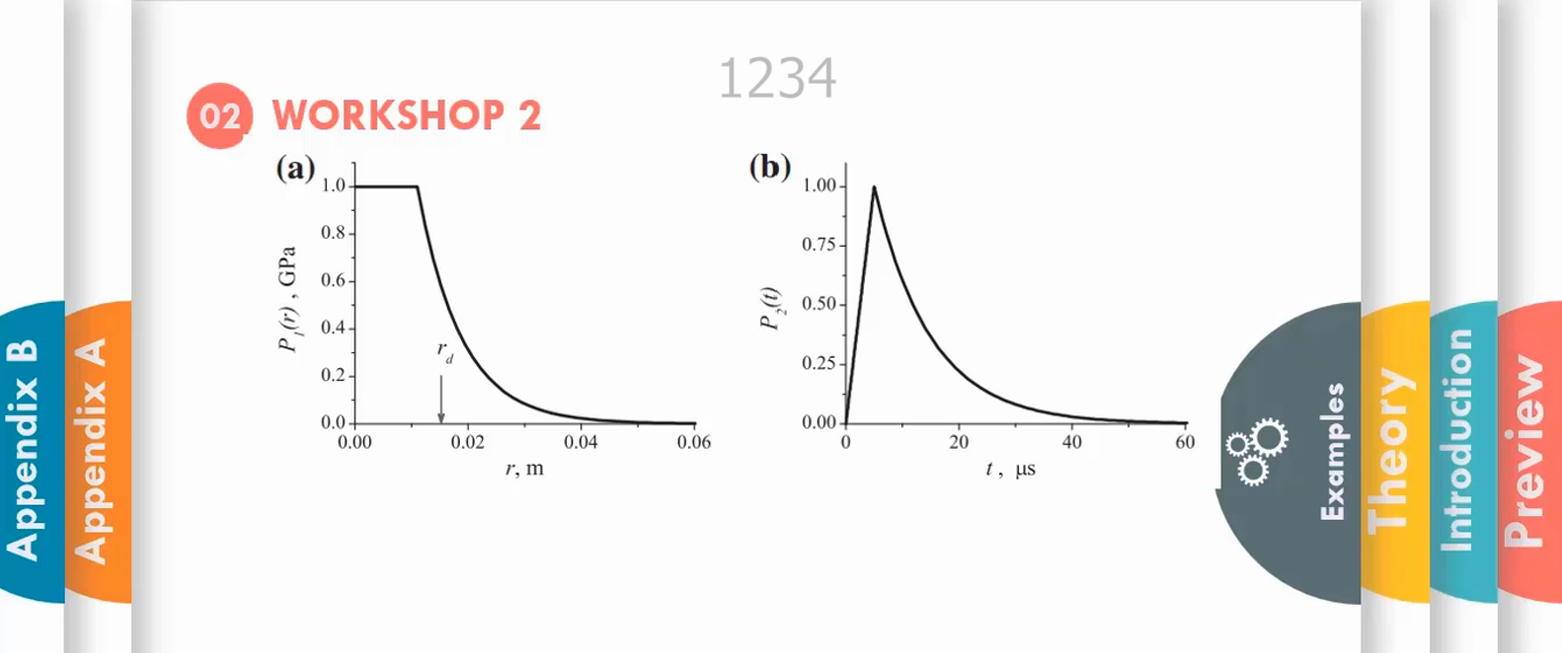

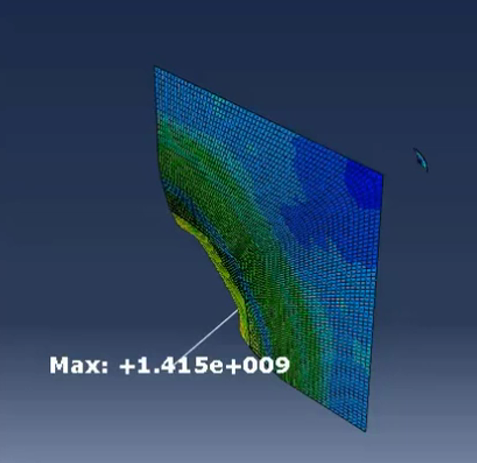

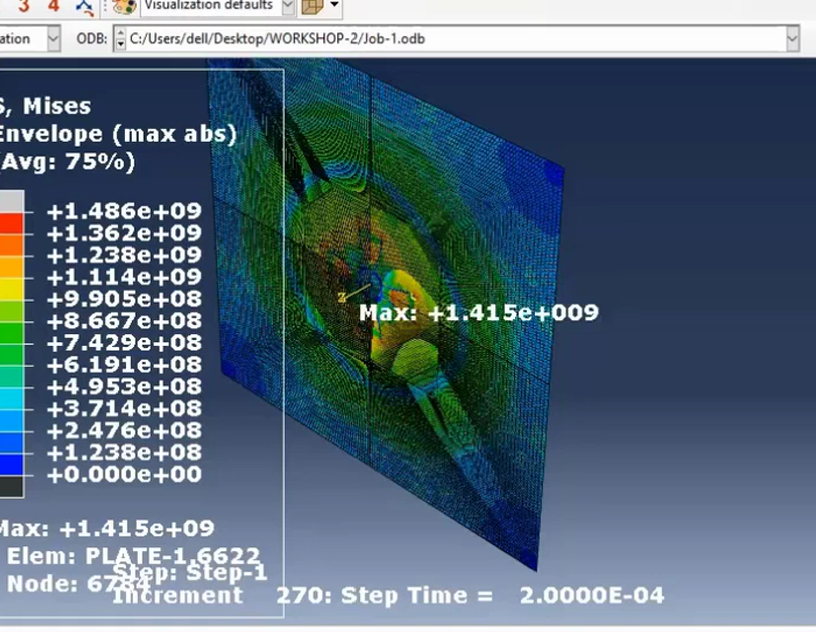

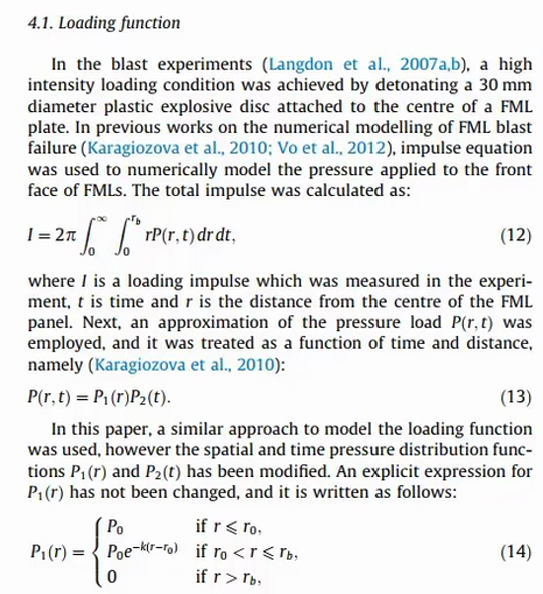

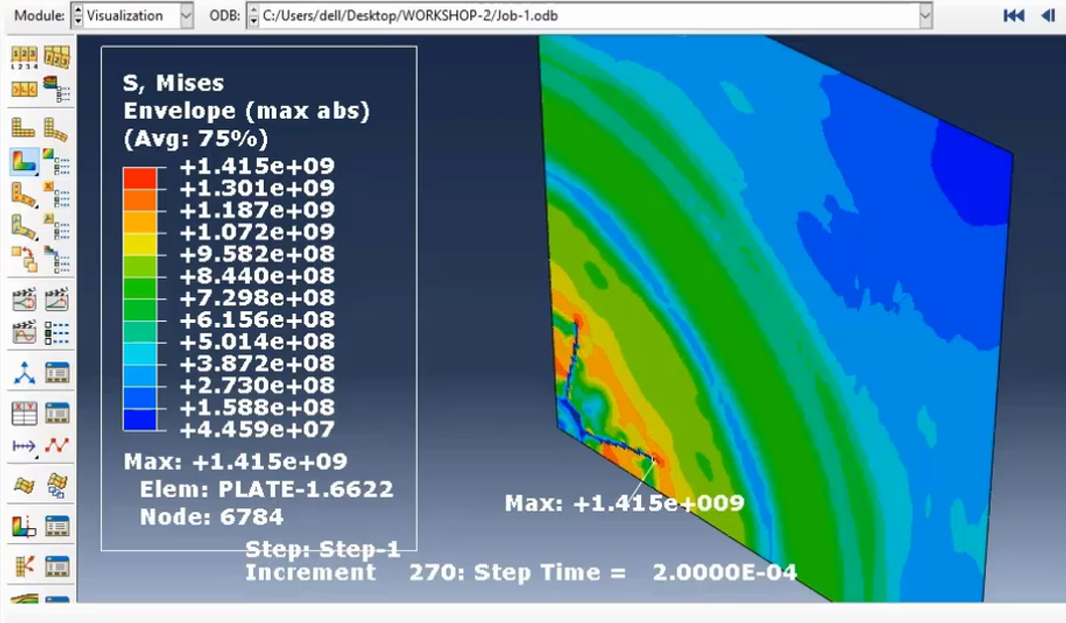

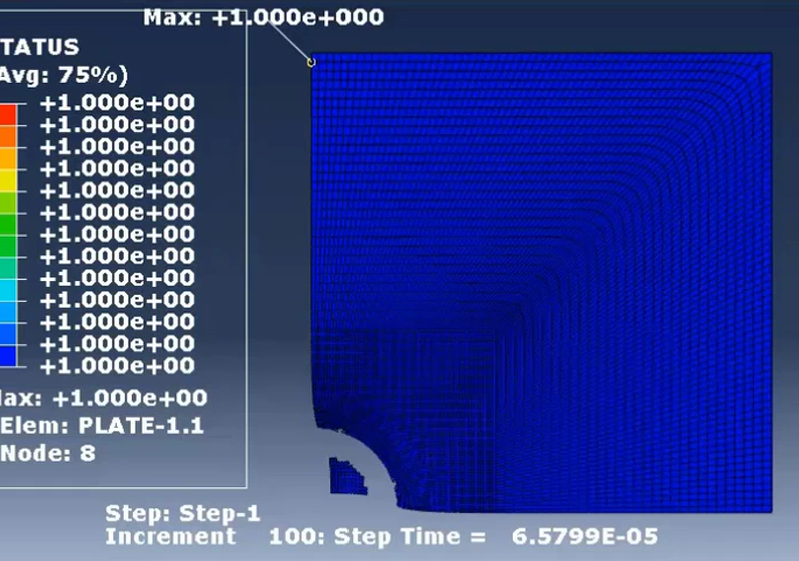

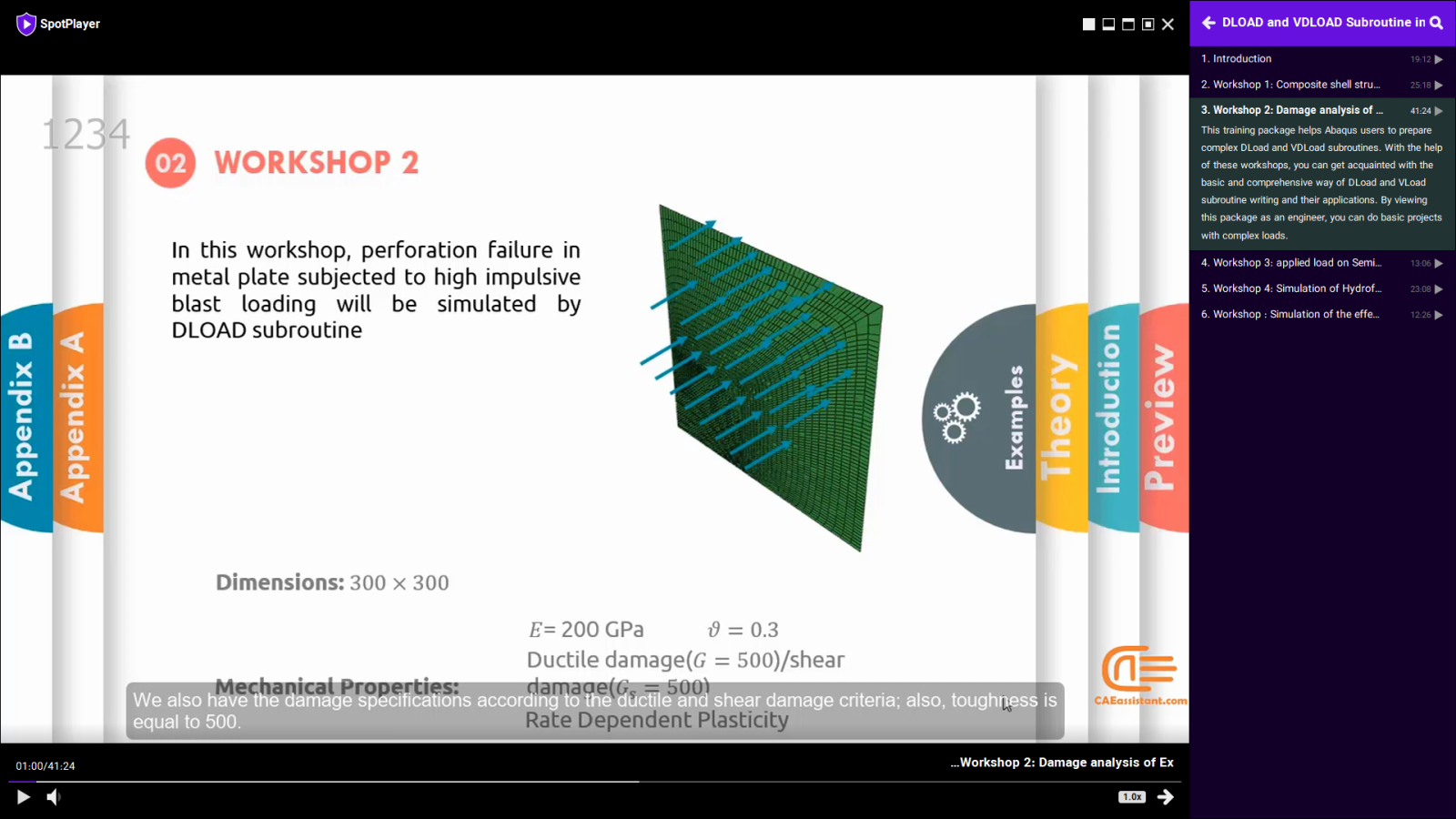

폭발 하중은 명시적으로 복잡한 유형의 하중으로 간주됩니다. 예를 들어, 정사각형 시트를 모델링하여 DLoad 서브루틴을 사용하여 이러한 유형의 하중을 시뮬레이션합니다. 이 폭발 하중은 두 함수의 곱입니다. 두 함수 중 하나는 시간에 따라 달라지고 다른 하나는 위치에 따라 달라집니다. 또한 재료의 연성 및 전단 손상을 고려하는 방법도 다룹니다. 이 워크숍의 솔버는 동적 명시적입니다. 이 워크숍에 대한 기사도 참고하실 수 있습니다. 이 기사를 보려면 여기를 클릭하세요. 링크.
https://core.ac.uk/download/pdf/82003699.pdf

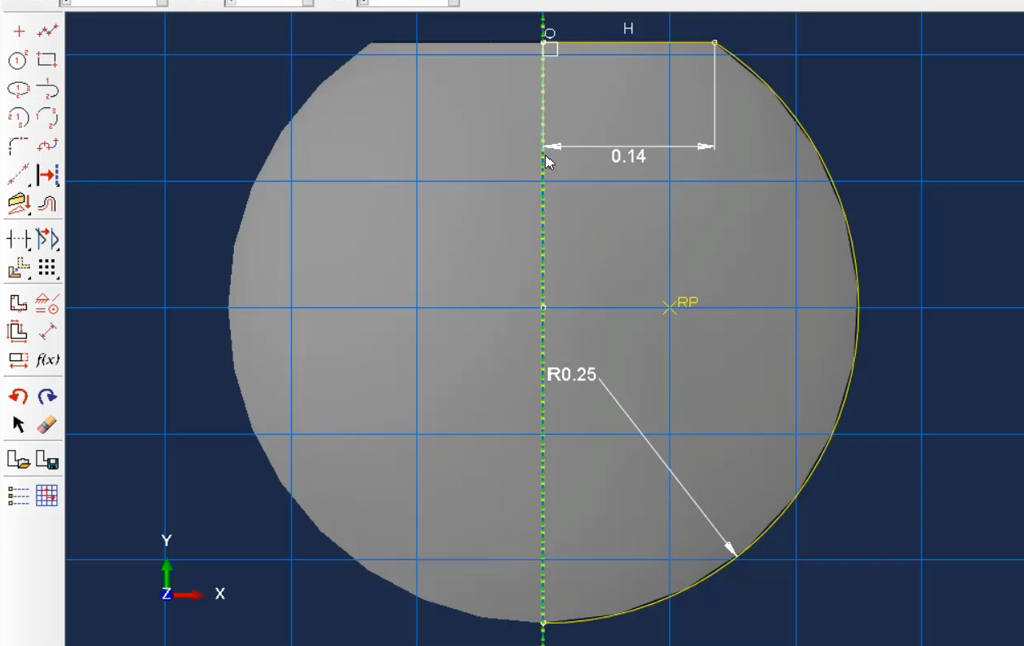

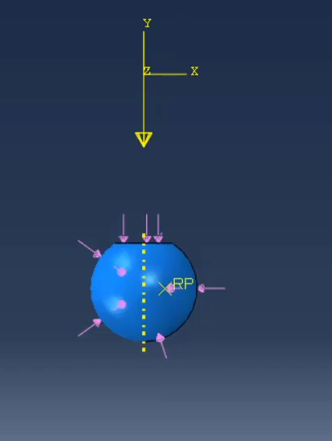

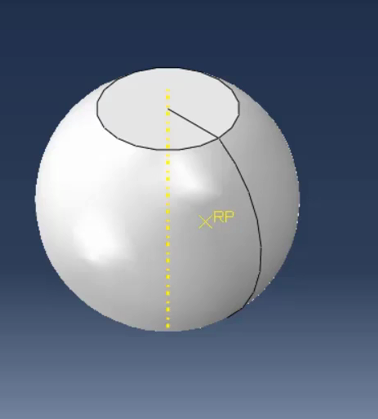

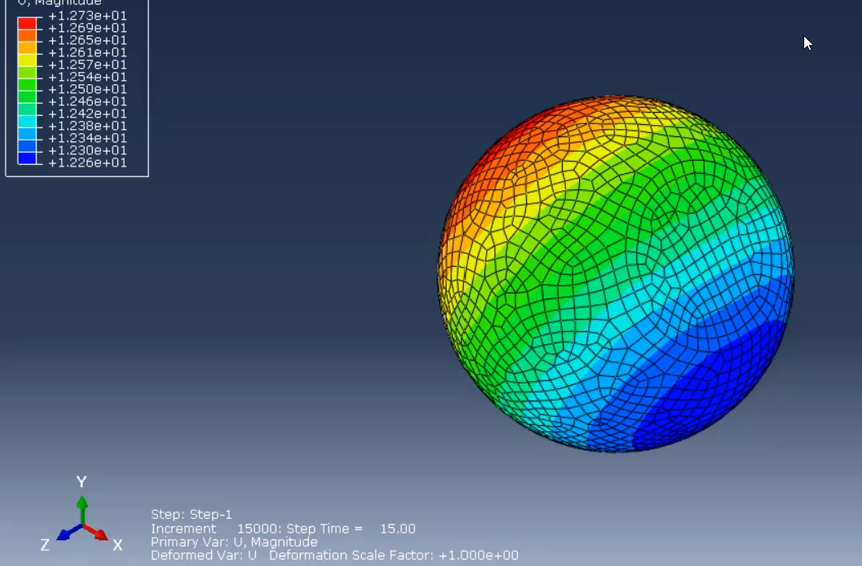

아르키메데스의 힘은 유체가 그 안에 잠긴 물체에 중력의 반대 방향으로 작용하는 힘이며, 물체의 질량에 따라 달라집니다. 여기서는 Abaqus 소프트웨어에서 DLoad 서브루틴을 사용하여 이 힘을 시뮬레이션합니다. 이를 위해 불완전한 총알 모델링을 사용합니다. 이 시뮬레이션의 솔버는 동적 명시적 유형입니다. 마지막으로, 소프트웨어 시뮬레이션과 실제 조건의 차이점을 설명합니다.

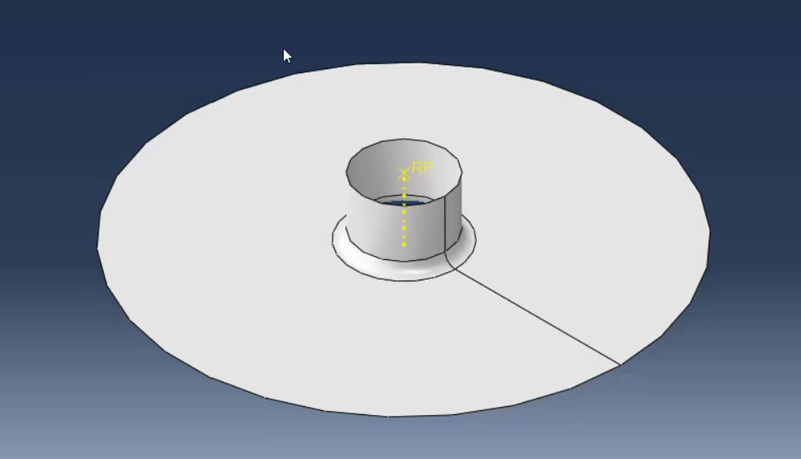

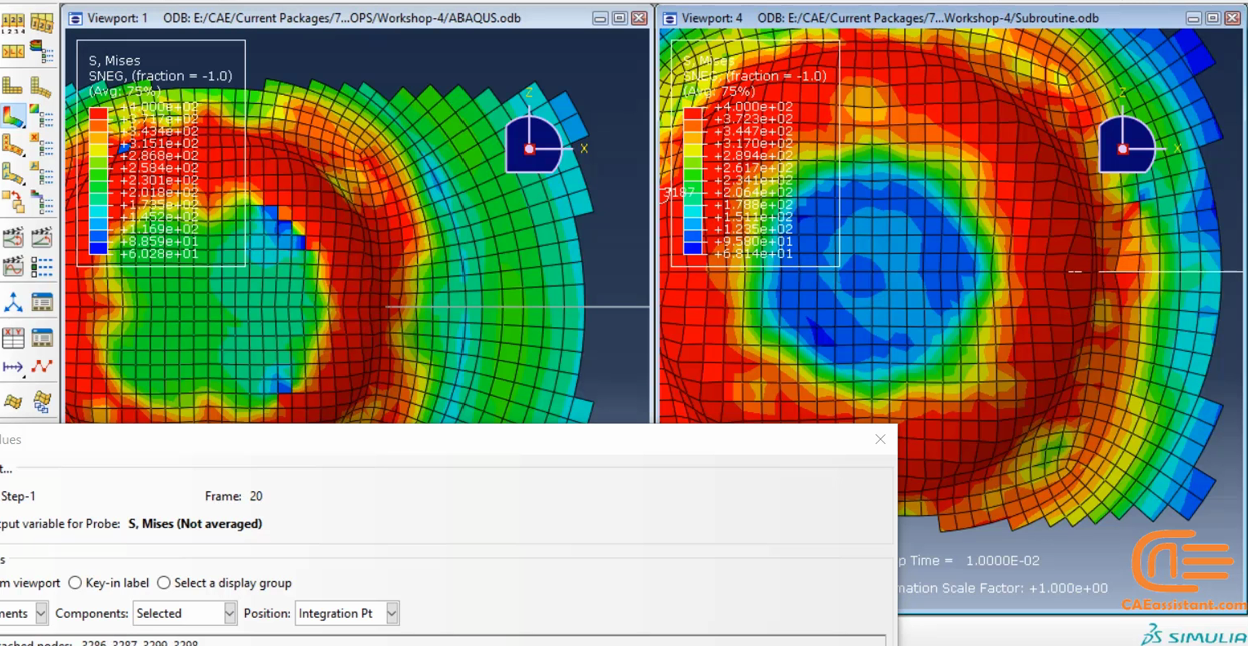

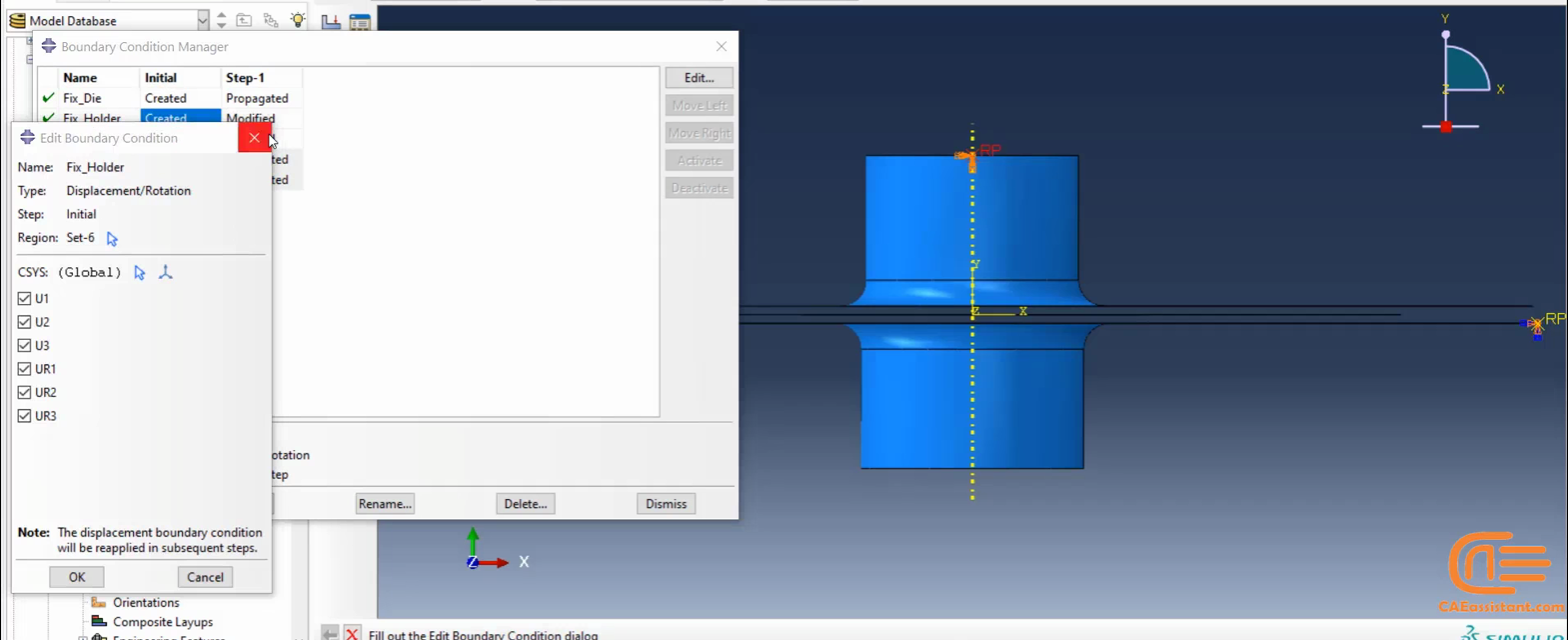

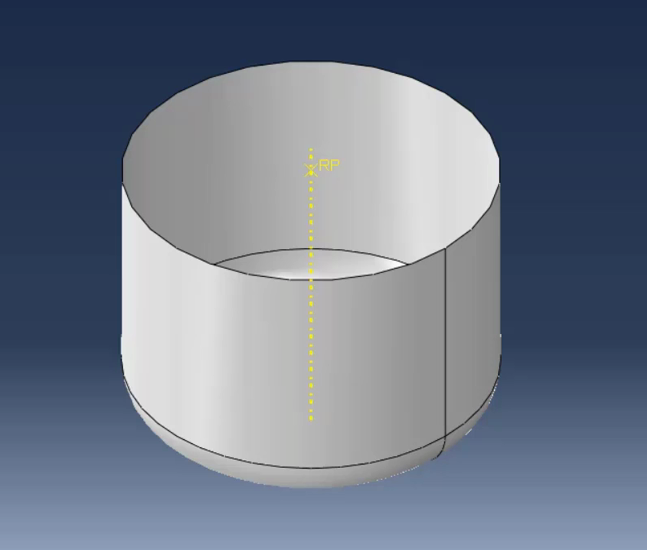

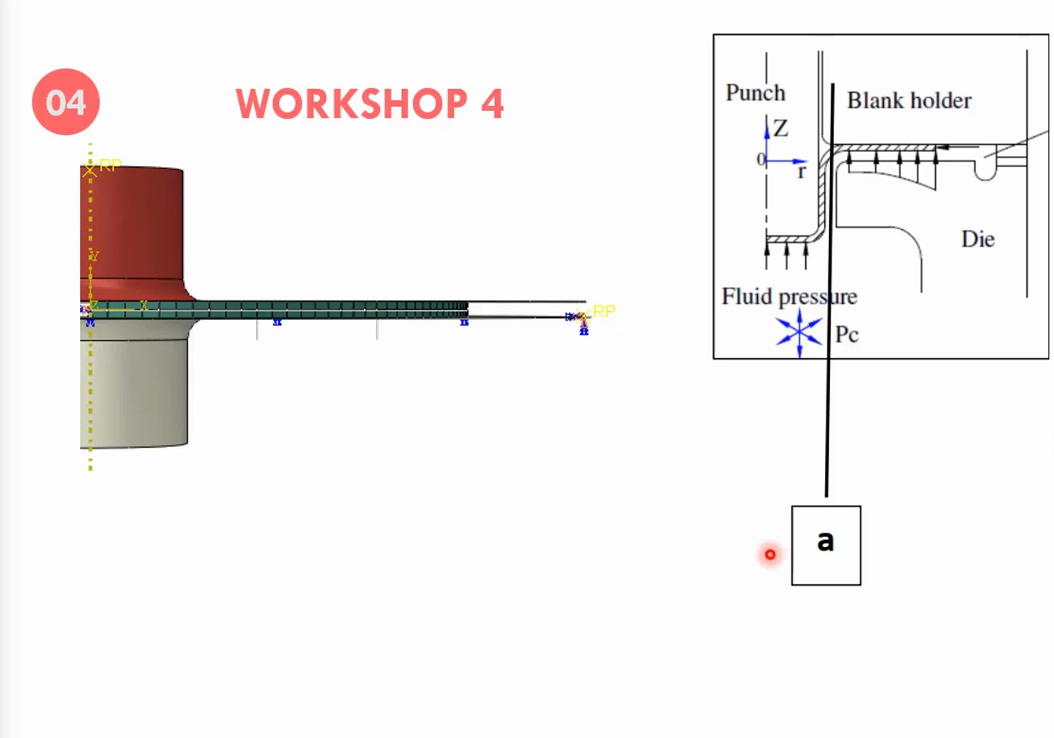

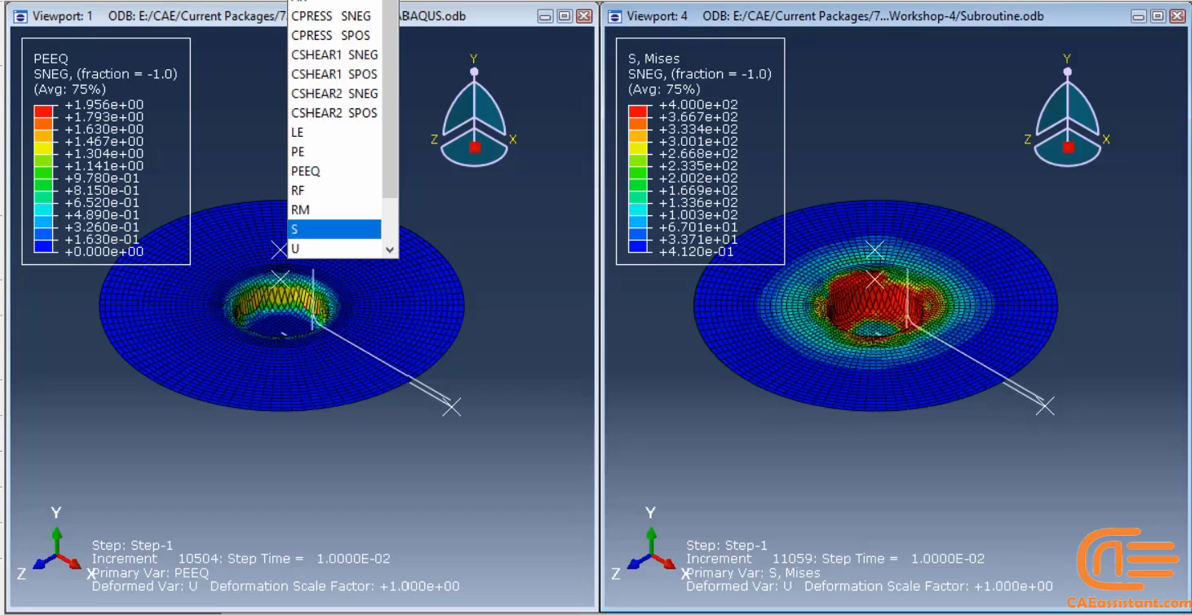

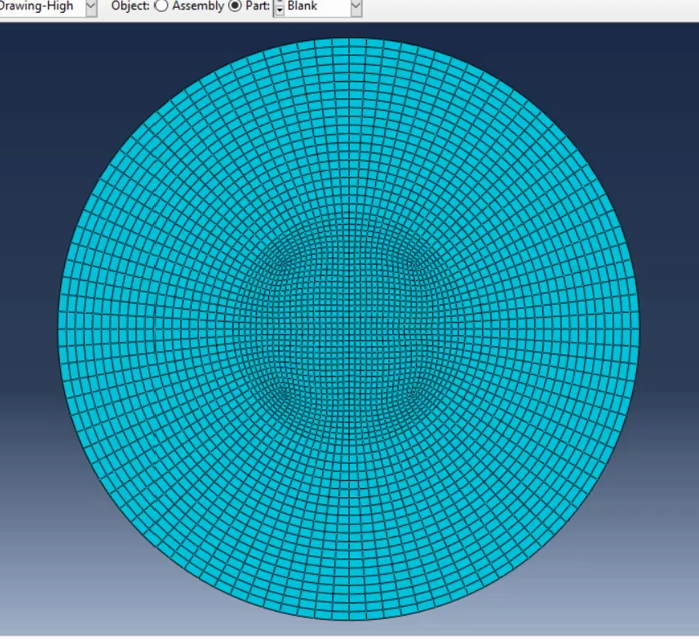

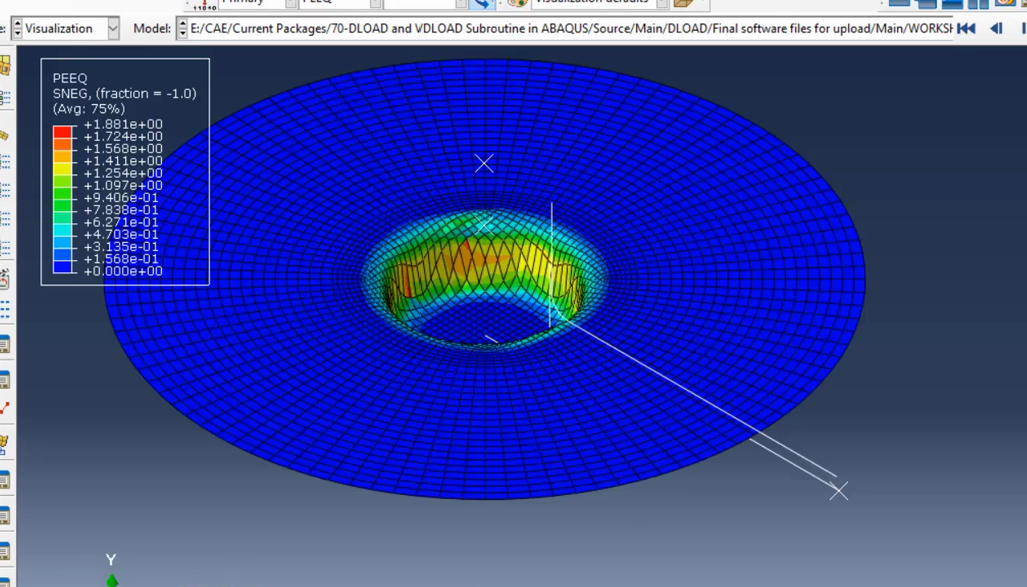

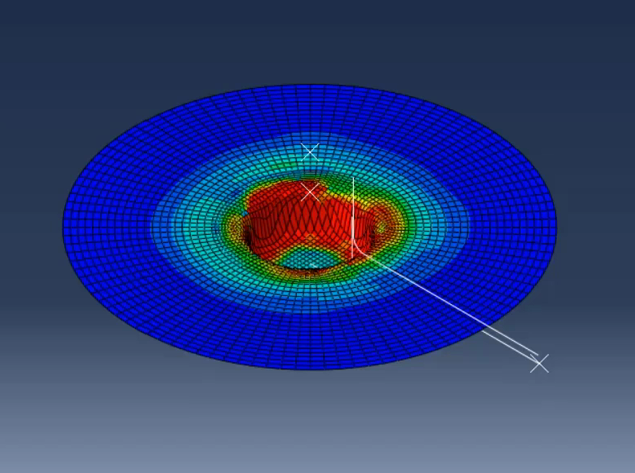

Abaqus 소프트웨어에서 딥 드로잉 시뮬레이션 시 유체 압력을 정의하려면 VDload 서브루틴을 사용해야 합니다. 압력 정의를 위한 지배 방정식은 시트의 순간 반경에 따라 달라집니다. 이 워크숍에서는 Smooth Amplitude에 대해서도 알아봅니다. 이 옵션은 문제 해결 시 동적 상태를 생성하지 않고 부품의 변위를 정의하는 데 사용됩니다. 마지막으로, 유체 압력과 서브루틴 작성을 사용한 경우와 사용하지 않은 경우의 시뮬레이션 결과를 비교합니다.

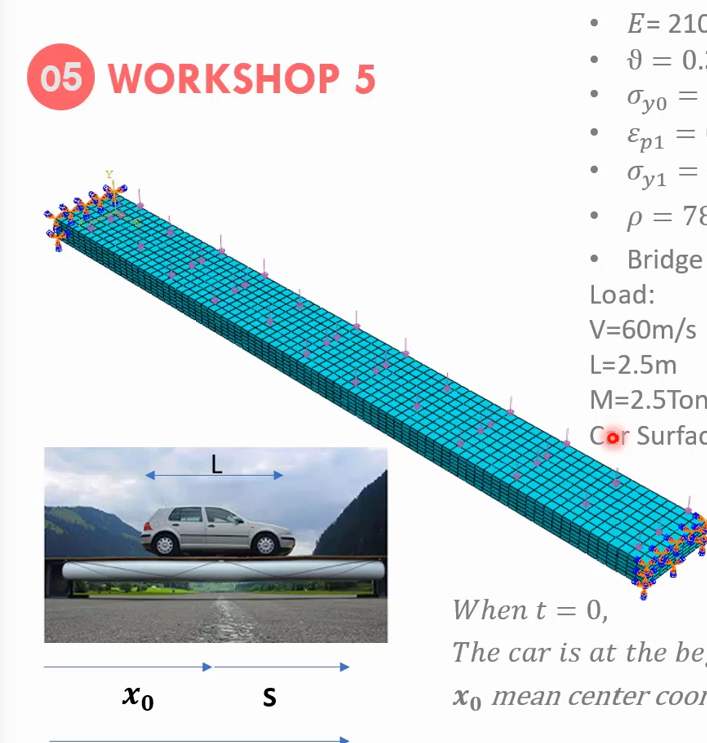

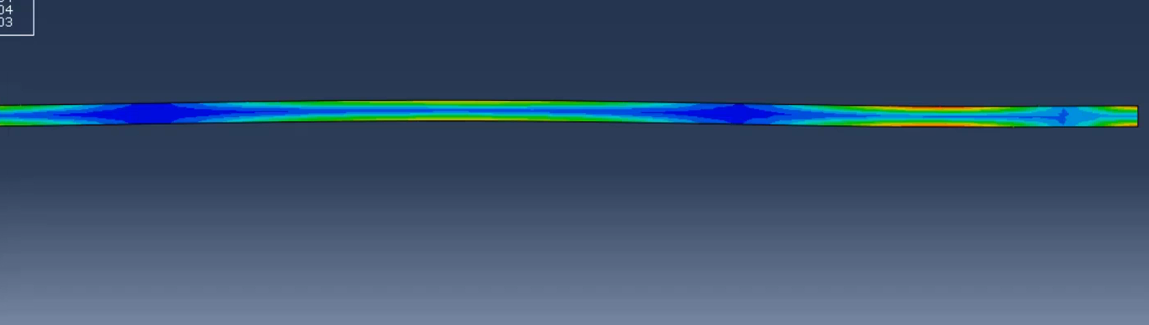

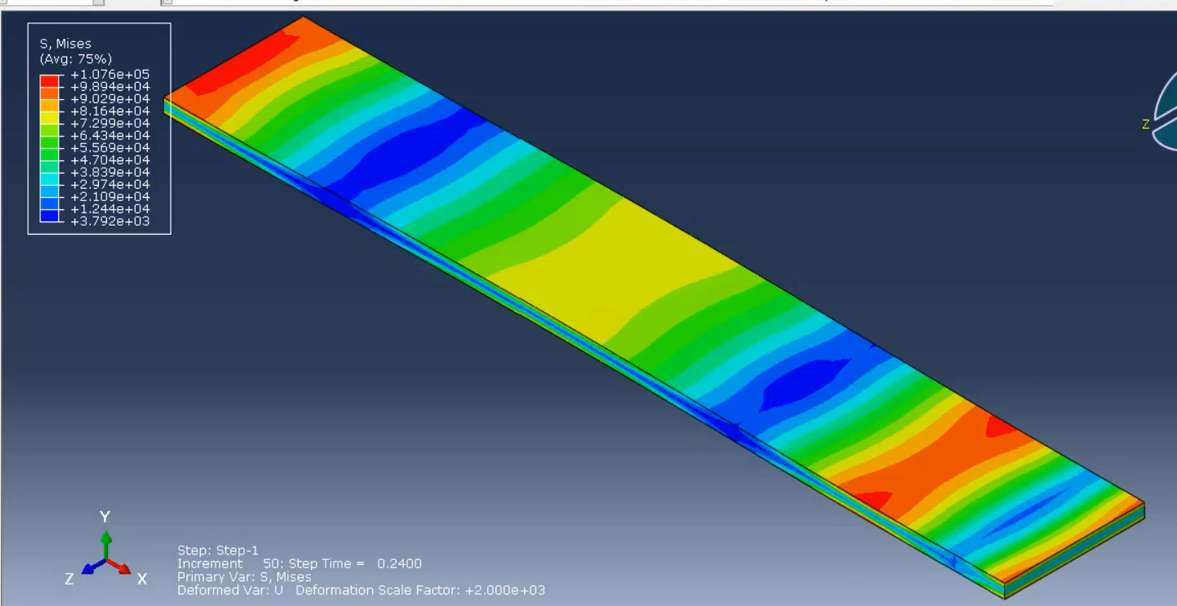

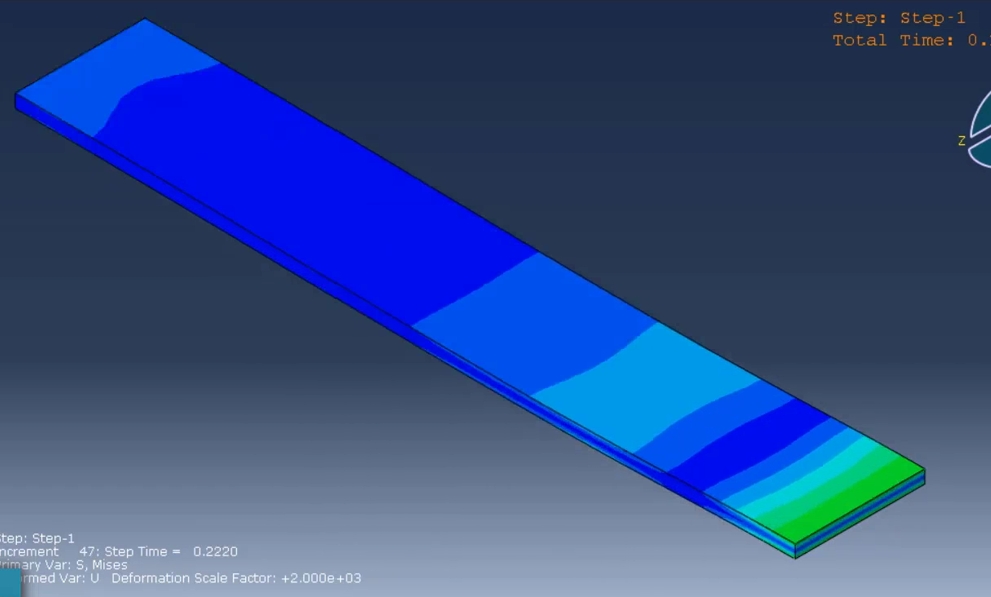

이 패키지의 마지막 워크숍에서는 금속 다리 위에서 자동차의 움직임을 시뮬레이션했습니다. Abaqus 소프트웨어에서 이 하중을 시뮬레이션하기 위해 DLoad 서브루틴을 사용합니다. 자동차의 속도가 일정하기 때문에 이 힘은 위치와 시간에 따라 달라집니다. 이 시뮬레이션에서 사용하는 솔버는 동적 암묵적 유형입니다.
Abaqus 사용자 서브루틴을 사용하면 Abaqus의 주요 기능을 통해 사용할 수 없는 특정 애플리케이션에 맞게 프로그램을 사용자 지정할 수 있습니다. ABAQUS 내장 모델로 재료 해석을 실행할 수 없는 경우 사용자 서브루틴을 작성해야 합니다., 잔뜩, 속성, 요소 등을 예로 들 수 있습니다. 예를 들어 Abaqus에서 제공하지 않는 사용자 정의 비선형 응력-변형률 관계를 모델링해야 하는 경우 UMAT 사용자 서브루틴을 찾아보세요. 더 간단한 서브루틴으로는 사용자 정의 하중을 생성할 수 있는 DLOAD가 있습니다. DLOAD와 같은 서브루틴을 처음 작성하는 경우 다음 내용을 참조하세요. Abaqus 서브루틴 작성 시작: 기본 사항 및 권장 사항 이 글을 읽고 튜토리얼 데모 영상을 시청하시면 Abaqus 모델링 시간을 절약하고 Dloadtraining 패키지를 선택하실 수 있을 것입니다. 궁금한 점이 있으시면 이 페이지 왼쪽의 라이브 채팅을 통해 문의해 주세요.
소셜 미디어에서 사용자들이 DLOAD 서브루틴에 대한 질문을 올려주셨습니다. 저희가 직접 답변해 드리겠습니다.
큐: ABAQUS에서 사용자가 반복 작업을 수행할 때마다 DLOAD를 수정할 수 있는 기능이 있나요?
에이: 네. 파이썬을 사용하면 됩니다.
그러나 DLOAD 서브루틴에서는 집중력에 사용할 수 없기 때문에 불가능합니다.
큐: Abaqus에서 보잉 하중을 어떻게 모델링하나요? 아니면 경계 조건을 고려하여 동치시키나요? 서브루틴을 사용하지 않고도 이 작업을 수행할 수 있나요?
에이: 두 가지 방법을 제안해 드리겠습니다. 첫째, 분석 필드를 생성하여 부하에 대한 함수를 정의할 수 있습니다. 둘째, 아래 링크를 참조하세요. 비슷한 예제를 단계별로 설명해 놓았으니 도움이 되셨으면 합니다.
Abaqus DLOAD 서브루틴 및 VDLOAD 서브루틴
행운을 빌어요.
큐: 고정 시간 증가분은 Abaqus 표준의 DLOAD 서브루틴을 사용하여 이동 하중의 과도 시뮬레이션에서 하중이 한 절점에서 다음 절점까지 이동하는 데 걸리는 시간으로 설정되었습니다. 시뮬레이션은 순조롭게 진행되었지만, 결과는 예상 응력이나 변위를 반영하지 못했습니다. 이 기준값에서 증가분을 양방향으로 변경하여 여러 번 시도했지만, 결과는 만족스럽지 못했습니다.
누군가 해결책을 제시해 주시겠어요? 구체적으로, DLoad로 이동 하중을 시뮬레이션할 때 시간 증분을 결정하는 이상적인 방법은 무엇인가요? 관련 자료나 기타 도움이 될 만한 정보가 있나요?.
감사해요
에이: 안녕,
두 가지 문제가 발생할 수 있습니다. 시간 증분이 시뮬레이션에 비해 충분히 작거나 너무 컸거나, 잘못된 데이터를 입력했을 수 있습니다. 입력 데이터를 다시 확인하고 시간 증분을 더 작은 값으로 입력해 보시기 바랍니다.
감사합니다.
