Abaqus에서의 짠 복합재 피로 시뮬레이션

직물 복합재의 피로 해석

직조 복합재는 고유한 특성과 다재다능함으로 인해 중요한 소재입니다. 직조 복합재의 가장 중요한 측면 중 하나는 이방성 거동입니다. 소재 내 섬유의 배향과 배열은 강성 및 강도와 같은 기계적 특성에 상당한 영향을 미칠 수 있습니다. 즉, 특정 설계 요건을 충족하고 다양한 응용 분야에서 성능을 최적화하도록 소재를 맞춤 제작할 수 있습니다. 본 교육 과정에서는 직조 복합재 피로에 대해 자세히 다룹니다.

직조 복합재는 우수한 피로 저항성을 제공하여 손상 없이 반복 하중을 견딜 수 있습니다. 이는 항공기 구조물과 같이 작동 중 반복적인 하중을 받는 여러 용도에 중요한 특성입니다.

직조 복합재에 대한 시뮬레이션 피로 해석의 장점은 비용 효율성, 다양한 하중 조건 및 환경 연구, 피로 메커니즘에 대한 심층적인 이해, 그리고 다양한 설계 매개변수의 영향을 평가할 수 있다는 점입니다. 이러한 장점으로 인해 시뮬레이션은 직조 복합재 구조물의 설계 및 최적화에 중요한 도구가 됩니다.

이 교육 패키지는 Abaqus에서 직조 복합재 피로 시뮬레이션에 중점을 둡니다. "정적 및 피로 하중을 받는 직조 CFRP 구조물의 수명 예측"이라는 제목의 논문을 기반으로 한 수정된 하신 피로 손상 모델이 이 패키지에 사용됩니다. 이 패키지에는 다음 네 가지 학습 내용이 포함되어 있습니다.

수업 1: 복합 피로 모델 그룹

1과에서는 다양한 복합재 피로 모델의 소개를 다룹니다. 여기에는 피로 수명 모델, 현상학적 모델, 그리고 진행성 손상 모델이 포함됩니다. 피로 수명 모델은 재료가 파손되기 전까지 견딜 수 있는 사이클 수를 예측하는 반면, 현상학적 모델은 재료의 미세 구조와 구성 요소 간의 상호작용을 고려합니다. 진행성 손상 모델은 더욱 발전된 모델로, 시간 경과에 따른 손상 누적을 예측합니다. 이러한 모델은 복합재 구조 설계를 최적화하고, 내구성을 향상시키며, 안전하고 신뢰할 수 있는 작동을 보장하는 데 도움이 됩니다.

전반적으로, 1과에서 논의된 다양한 복합재 피로 모델은 복합재의 피로 거동을 예측하는 데 필요한 다양한 도구를 제공합니다. 이러한 모델은 복합재 구조물의 설계를 최적화하고, 내구성을 향상시키며, 안전하고 신뢰할 수 있는 작동을 보장하는 데 사용될 수 있습니다.

수업 2: 재료 특성화

2과에서는 정적 및 피로 시험을 포함한 재료 특성 분석에 중점을 둡니다. 재료의 강도, 강성, 연성에 대한 정보를 제공하는 인장 및 전단 정적 응력-변형률 시험에 대해 논의합니다. 또한, 재료가 작동 중 받는 반복 하중을 시뮬레이션하는 인장 및 전단 피로 시험도 다룹니다.

균열 발생, 진전, 최종 파손 등 피로 수명의 각 단계를 설명합니다. 이러한 단계를 이해함으로써 엔지니어는 파손을 방지하고 재료의 수명을 연장하는 전략을 개발할 수 있습니다. 재료 특성 분석은 복합재 설계 및 분석에 있어 중요한 요소입니다. 재료의 물성과 거동을 분석함으로써 엔지니어는 복합재 구조물의 성능을 정확하게 예측하고 안전하고 신뢰할 수 있는 작동을 보장할 수 있습니다.

수업 3: 실패 모델의 일반화

3과에서는 복합재료의 파괴 모델 일반화에 대해 다룹니다. 수정된 하신 피로 손상 모델과 최대 응력 피로 손상 모델은 복합재료의 피로 거동을 예측하는 두 가지 서로 다른 접근 방식입니다.

이 표에 나와 있는 공식은 다양한 하중 조건에서 복합재료의 파손을 예측하는 데 사용할 수 있습니다.

1. 섬유 장력

2. 섬유 압축

3. 섬유 장력

4. 섬유 압축

그렇다면 수정된 하신 피로 손상 모델은 최대 응력 피로 손상 모델과 어떻게 다를까요?

최대 응력 피로 손상 모델은 재료의 최대 응력을 기반으로 파괴를 예측합니다. 이 모델은 최대 응력이 재료의 극한 강도를 초과할 때 파괴가 발생한다고 가정합니다. 이 모델은 비교적 간단하고 구현이 용이하지만, 복합재의 복잡한 미세 구조를 고려하지 않습니다.

이와 대조적으로, 수정된 하신 피로 손상 모델은 최대 응력 피로 손상 모델보다 복잡하지만, 복합재의 피로 거동을 더욱 정확하게 예측합니다. 재료의 미세 구조와 발생하는 다양한 손상 메커니즘을 고려함으로써, 이 모델은 복합재의 피로 거동을 더욱 자세히 이해할 수 있게 해주며, 이는 복합재 구조물의 설계를 최적화하고 내구성을 향상시키는 데 활용될 수 있습니다.

3과 마지막 부분에서는 UMAT 서브루틴의 정확성과 신뢰성을 보장하기 위해 신뢰할 수 있는 참고 자료를 사용하여 검증합니다. 서브루틴 검증은 피로 해석 과정에서 필수적인 단계입니다. 서브루틴이 반복 하중 하에서 재료 거동을 정확하게 예측할 수 있도록 보장하기 때문입니다.

수업 4: UMAT 서브루틴을 사용한 짠 복합재 피로 시뮬레이션

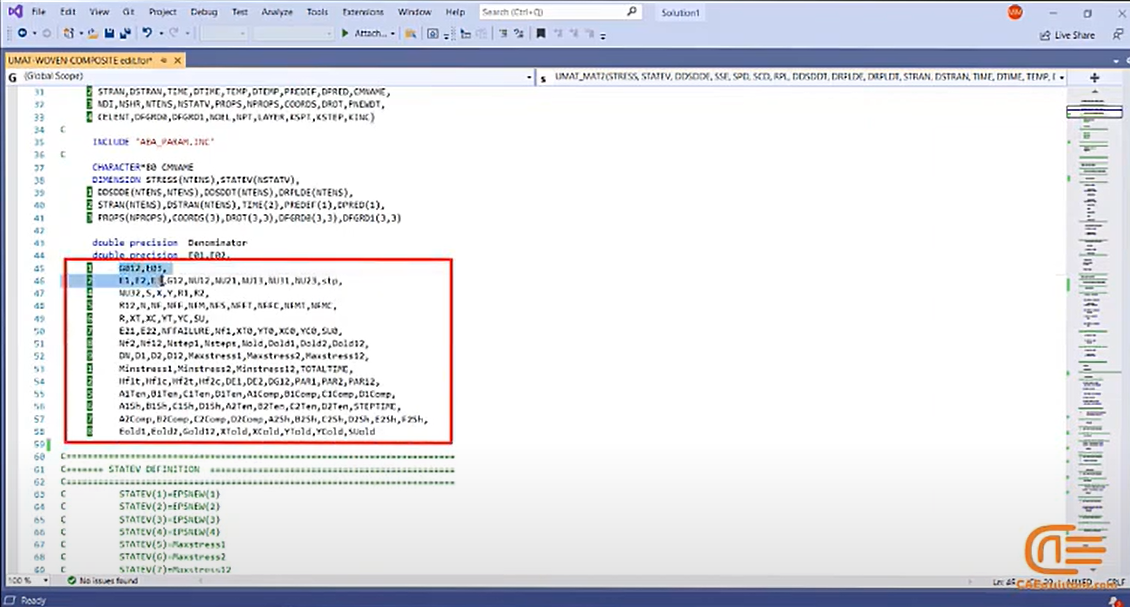

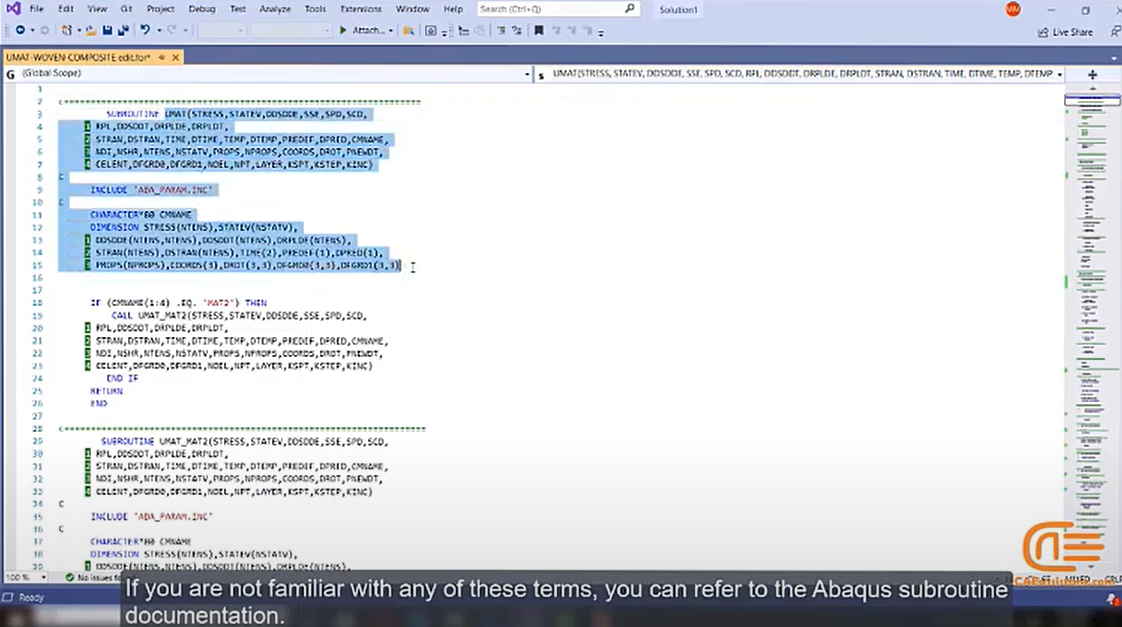

마지막 수업에서는 UMAT 서브루틴을 이용한 직조 복합재 피로 시뮬레이션에 중점을 둡니다. UMAT 서브루틴의 흐름도를 설명하고, UMAT 서브루틴을 한 줄씩 작성하는 과정을 시연합니다. 단일 요소 및 복합 모델에 대한 UMAT 서브루틴의 검증도 다룹니다.

이 교육 패키지는 수정된 하신 피로 손상 모델을 사용하여 Abaqus에서 짠 복합 재료의 피로 거동을 시뮬레이션하는 데 중점을 두고 있습니다.

이 교육 패키지에는 Abaqus에서 복합 재료 피로 해석을 위한 UMAT 서브루틴을 구현하는 데 중점을 둔 두 개의 워크숍이 포함되어 있습니다.

이 워크숍은 Abaqus에서 복합재 피로 해석을 위한 UMAT 서브루틴을 구현하는 실습 경험을 제공합니다. 사용자가 모델링 프로젝트에서 UMAT 서브루틴을 사용하는 데 필요한 실무 기술을 습득할 수 있도록 설계되었습니다. 다루는 주제는 다음과 같습니다.

워크숍-1: 단일 요소에 대한 피로 해석

워크숍-1은 Abaqus 소프트웨어에서 복합재 피로 해석을 위한 UMAT 서브루틴을 구현하는 실무 경험을 제공하기 위해 설계되었습니다. 이 워크숍은 반복 인장 하중을 받는 단일 요소에 UMAT 서브루틴을 구현하는 데 중점을 둡니다.

워크숍에서 사용자는 UMAT 서브루틴 구현을 위한 모델을 설정하는 방법을 배우게 됩니다. 여기에는 적절한 설정을 정의하고 모델에 서브루틴을 할당하는 작업이 포함됩니다. 또한 이 분석에서 중요한 역할을 하는 다양한 모듈에 대해서도 알아봅니다. 예를 들어, 모든 상태 변수와 속성이 정의된 속성 모듈에 대해 자세히 다룹니다. 이 모듈은 다양한 하중 조건에서 재료의 물성과 그 거동을 정의하는 데 필수적입니다.

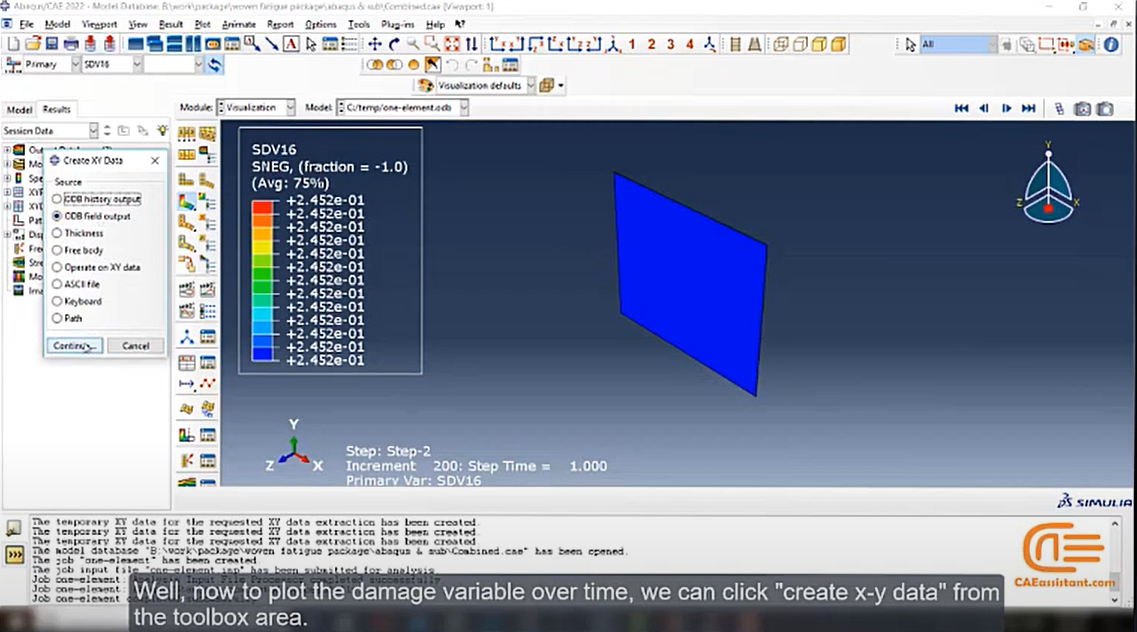

또한 Abaqus의 시각화 도구를 사용하여 서브루틴에 정의된 출력에 대한 모델링 결과를 확인하는 방법을 배웁니다. 이를 통해 사용자는 다양한 하중 조건에서 모델의 거동을 확인하고 피로 거동이 재료 성능에 미치는 영향을 이해할 수 있습니다.

워크숍-1을 완료하면 사용자는 Abaqus에서 복합 재료 피로 해석을 위한 UMAT 서브루틴을 구현하는 데 필요한 기술과 지식을 개발하게 됩니다.

워크숍-2: 복잡한 모델의 피로 해석

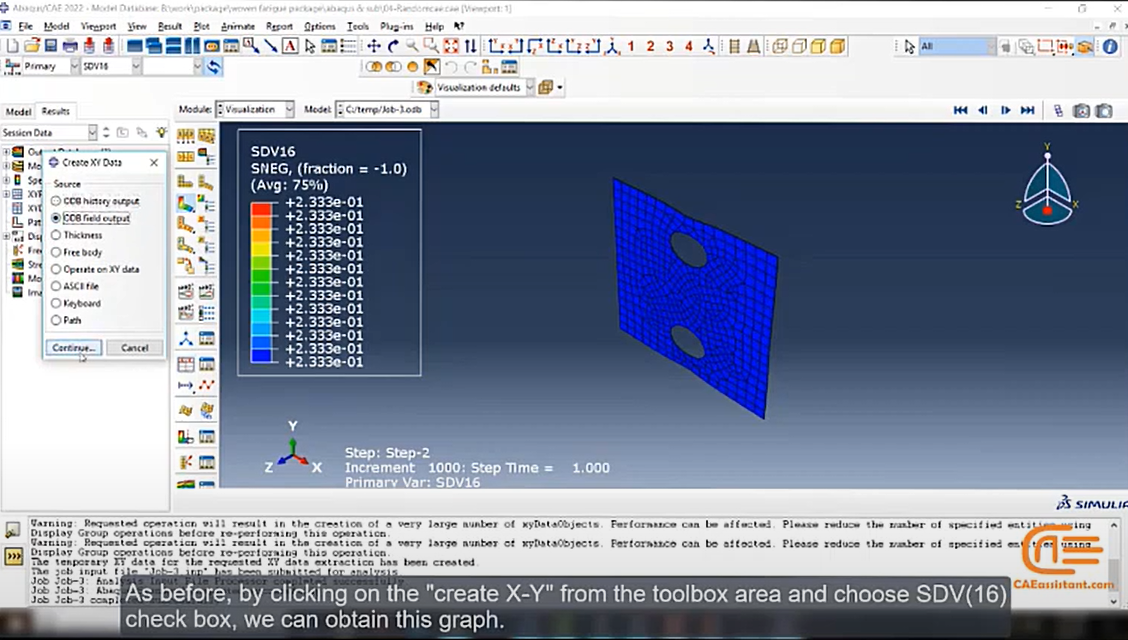

워크숍-2에서는 구멍과 다양한 메시 밀도를 가진 복잡한 모델에 UMAT 서브루틴을 구현하는 데 중점을 둡니다. 이 워크숍은 사용자에게 복잡한 모델을 설정하고 복합재 피로 해석을 위한 UMAT 서브루틴을 구현하는 실무 경험을 제공하기 위해 설계되었습니다.

Workshop-2의 중요한 측면 중 하나는 모델에 구멍이 있을 경우 단일 요소 모델에 비해 응력 집중도가 달라진다는 것입니다. 응력 집중은 구멍에만 국한되지 않고 주변 영역에도 영향을 미쳐 결과에 변화를 초래합니다. 따라서 사용자는 구멍이 응력 집중에 미치는 영향을 이해하고 정확한 결과를 얻기 위해 메시 밀도를 적절히 조정하는 것이 중요합니다.

워크숍-2에서 사용되는 복잡한 모델은 복잡한 형상으로 인해 메시를 생성하는 것이 어렵습니다. 따라서 워크숍에서는 정확하고 효율적인 해석을 위해 메시를 수정하는 방법도 배우게 됩니다. 또한, 다양한 재료 속성과 속성 모듈에서 해당 속성을 정의하는 방법도 배우게 됩니다.

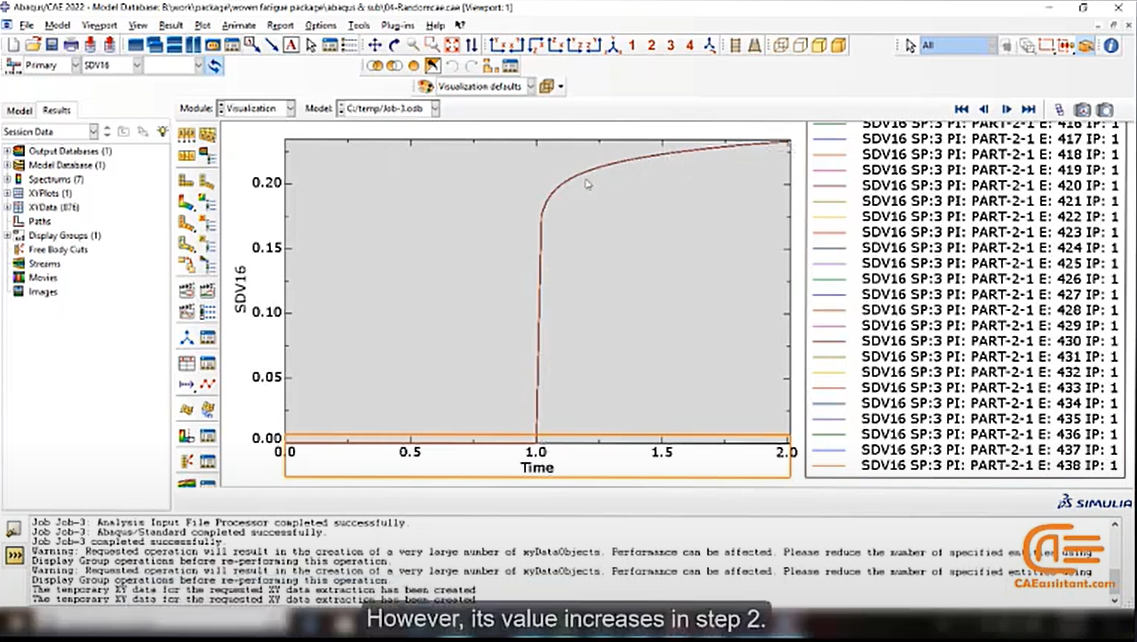

또한, 모델에 구멍이 있으면 복합재의 피로 거동에도 영향을 미칠 수 있습니다. 구멍은 응력 집중 장치 역할을 하여 균열의 발생 및 전파를 유발하여 구조물의 피로 수명을 단축시킵니다. 따라서 구멍이 복합재의 피로 거동에 미치는 영향을 이해하는 것은 정확한 피로 해석 및 설계에 매우 중요합니다. 전반적으로, 워크숍-2는 워크숍-1에서 학습한 기술을 기반으로 하는 고급 워크숍입니다.

Abaqus 복합재 손상에 대해 작업 중이고 복합재 FEM 시뮬레이션에 대한 리소스가 필요한 경우 다음을 클릭하십시오. Abaqus 복합 해석 복합재료 시뮬레이션에 대한 20시간 이상의 비디오 교육 패키지를 받아보세요.
