ABAQUS의 VUMAT 서브루틴을 사용한 복합 피로 시뮬레이션

VUMAT 서브루틴을 이용한 단방향 복합재의 피로 해석

단방향 복합재는 보강 구조 측면에서 다른 복합재와 차별화되는 복합재입니다. 단방향 복합재는 섬유가 단일 방향으로 배향되어 있어 해당 방향으로 높은 강도와 강성을 갖습니다. 따라서 특정 방향으로 높은 강도와 강성이 요구되는 용도에 적합합니다. 단방향 복합재와 다른 복합재의 주요 차이점은 보강 구조이며, 이는 다양한 용도에서 기계적 특성과 성능에 영향을 미칩니다.

단방향 복합재의 피로 해석은 산업적으로 매우 중요한 응용 분야입니다. 예를 들어, 이 복합재는 항공우주, 자동차, 건설 및 해양 산업에서 사용됩니다. 이러한 각 산업 분야의 엔지니어는 장기간 반복 하중을 견딜 수 있는 복합재 구조물을 설계해야 합니다. 단방향 복합재의 피로 거동을 이해하는 것은 이러한 구조물을 설계하는 데 매우 중요합니다. 엔지니어는 이를 통해 설계를 최적화하여 내구성과 신뢰성을 확보할 수 있습니다. 또한, Abaqus의 VUMAT 서브루틴과 같은 고급 계산 도구를 단방향 복합재의 피로 해석에 사용하면 시뮬레이션의 정확도를 향상시켜 더욱 효율적이고 비용 효율적인 설계 및 시험 프로세스를 구축할 수 있습니다.

전반적으로 이 교육 패키지는 복합재료를 다루는 엔지니어와 연구자에게 필수적인 리소스입니다. 복합재료 피로 거동에 대한 포괄적인 이해와 Abaqus의 VUMAT 서브루틴을 사용하여 이를 정확하게 시뮬레이션하는 데 필요한 도구를 제공하기 때문입니다.

이 패키지와의 차이점은 ABAQUS의 UMAT 서브루틴을 사용한 복합 피로 시뮬레이션  VUMAT 서브루틴이 동적 솔버와 함께 작동하기 때문에 가속 효과도 각 사이클에 포함된다는 것입니다. 이 교육 패키지에서는 다음 설명 후 쇼크리 피로 이론, 언급된 패키지와 유사한 , 서브루틴의 흐름도를 설명합니다. 다음 단계에서는 비방향성 복합 피로 문제에서 사용된 서브루틴을 한 줄씩 설명합니다.

Lesson1: 복합재료의 피로

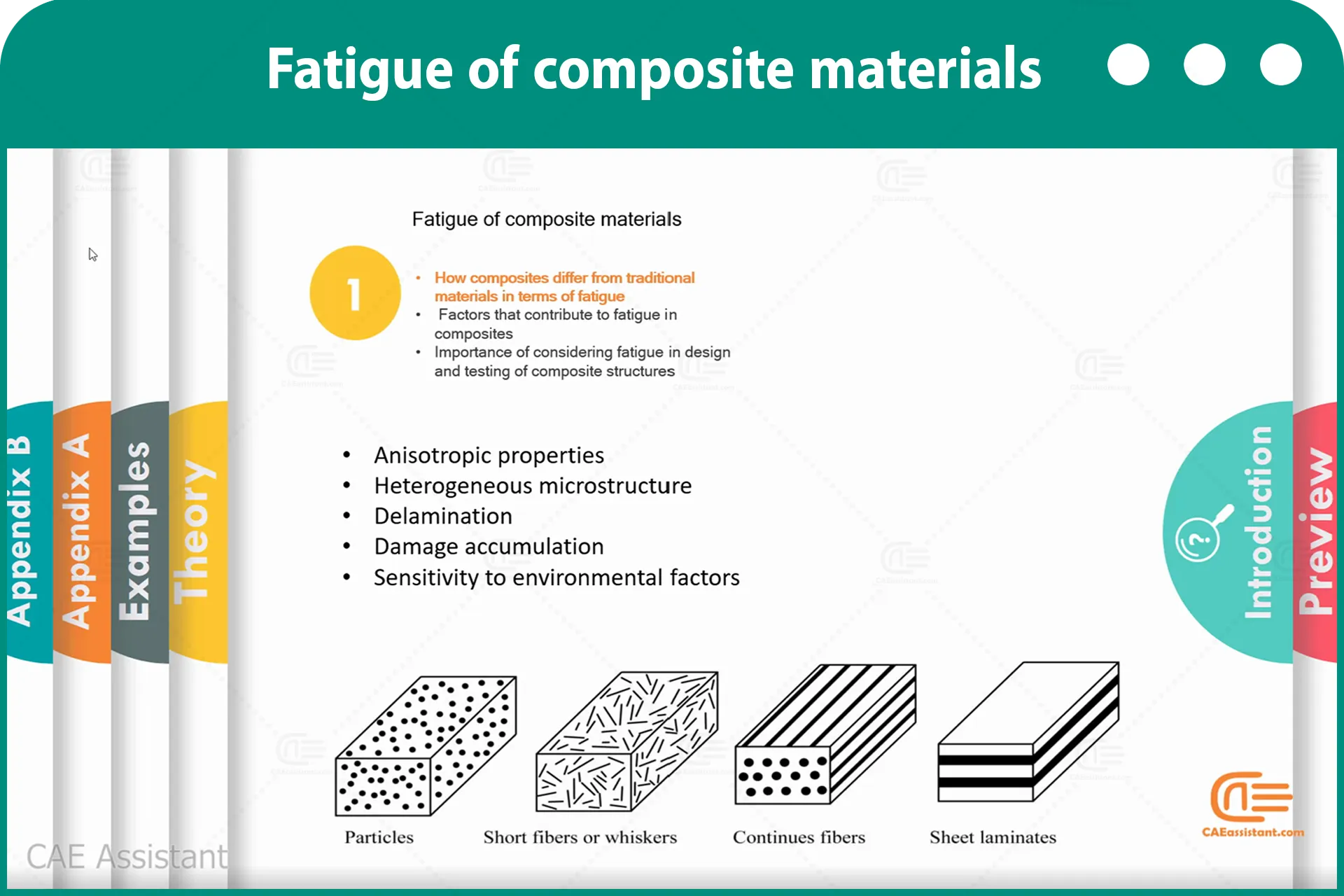

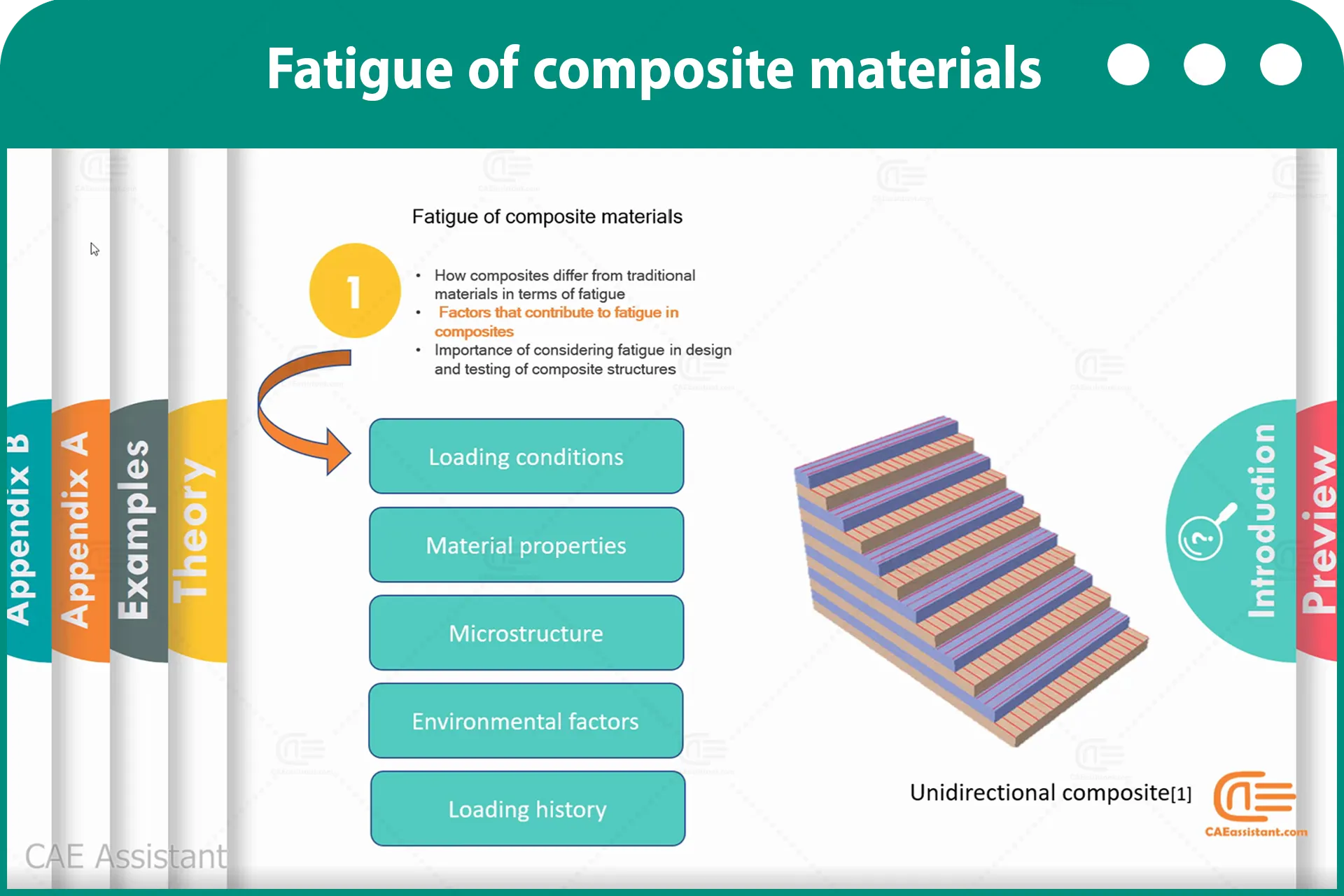

1과에서는 복합재료의 피로에 대해 다룹니다. 이 장은 먼저 복합재료와 기존 재료의 피로 거동에 대한 차이점을 설명합니다. 이어서 재료 특성, 하중 조건, 환경 영향 등 복합재료의 피로에 영향을 미치는 다양한 요인에 대해 논의합니다.

이 장에서는 복합재 구조물의 설계 및 시험 시 피로를 고려하는 것의 중요성을 강조합니다. 복합재는 장기간 반복 하중을 받는 경우가 많기 때문입니다. 엔지니어는 설계하는 구조물이 피로를 견뎌내고 허용 가능한 수준의 내구성과 신뢰성을 확보할 수 있도록 복합재의 피로 거동을 이해해야 합니다.

엔지니어는 이러한 개념을 이해함으로써 장기간에 걸쳐 반복적인 하중을 견딜 수 있는 더욱 견고한 복합 구조물을 개발할 수 있습니다.

Lesson2: 복합재료의 파손

2과에서는 복합재료의 파손에 대해 다룹니다. 이 장은 피로 하중 하에서 복합재료에 발생할 수 있는 다양한 파손 메커니즘, 즉 박리, 매트릭스 균열, 섬유 파손 및 기타 손상 유형을 살펴보는 것으로 시작합니다.

이 장에서는 인장-인장 피로 시험, 인장-압축 피로 시험, 그리고 굽힘 피로 시험을 포함하여 복합재료의 피로 거동을 평가하는 데 사용되는 다양한 시험 방법을 논의합니다. 이러한 시험 방법은 복합재료의 피로 거동을 이해하고 피로 수명을 예측하는 정확한 모델을 개발하는 데 필수적입니다.

마지막으로 이 장에서는 다음을 소개합니다. 하신 실패 기준, 복합재료의 파손 예측에 널리 사용되는 하신 기준(Hashin criteria)은 복합재료의 파손을 유발할 수 있는 임계 응력과 변형률을 파악하고, 복합재료의 피로 거동을 예측하는 정확한 모델을 개발하기 위한 프레임워크를 제공합니다.

하신 기준을 사용하여 복합재의 파손을 예측하려면 엔지니어는 먼저 복합재의 재료 특성과 하중 조건을 파악해야 합니다. 그런 다음 적절한 하신 기준을 적용하여 재료의 파손을 유발할 수 있는 임계 응력 또는 변형률을 계산합니다. 이러한 임계 값을 복합재의 실제 응력 또는 변형률과 비교함으로써 엔지니어는 주어진 하중 조건에서 재료가 파손될 위험이 있는지 여부를 판단할 수 있습니다.

1. 장력 하에서 섬유 분리
2. 압축 하의 섬유 분리
3. 긴장 하에서의 매트릭스 분리
4. 압축 하의 매트릭스 분리

수업 3: 복합재료의 피로 효과

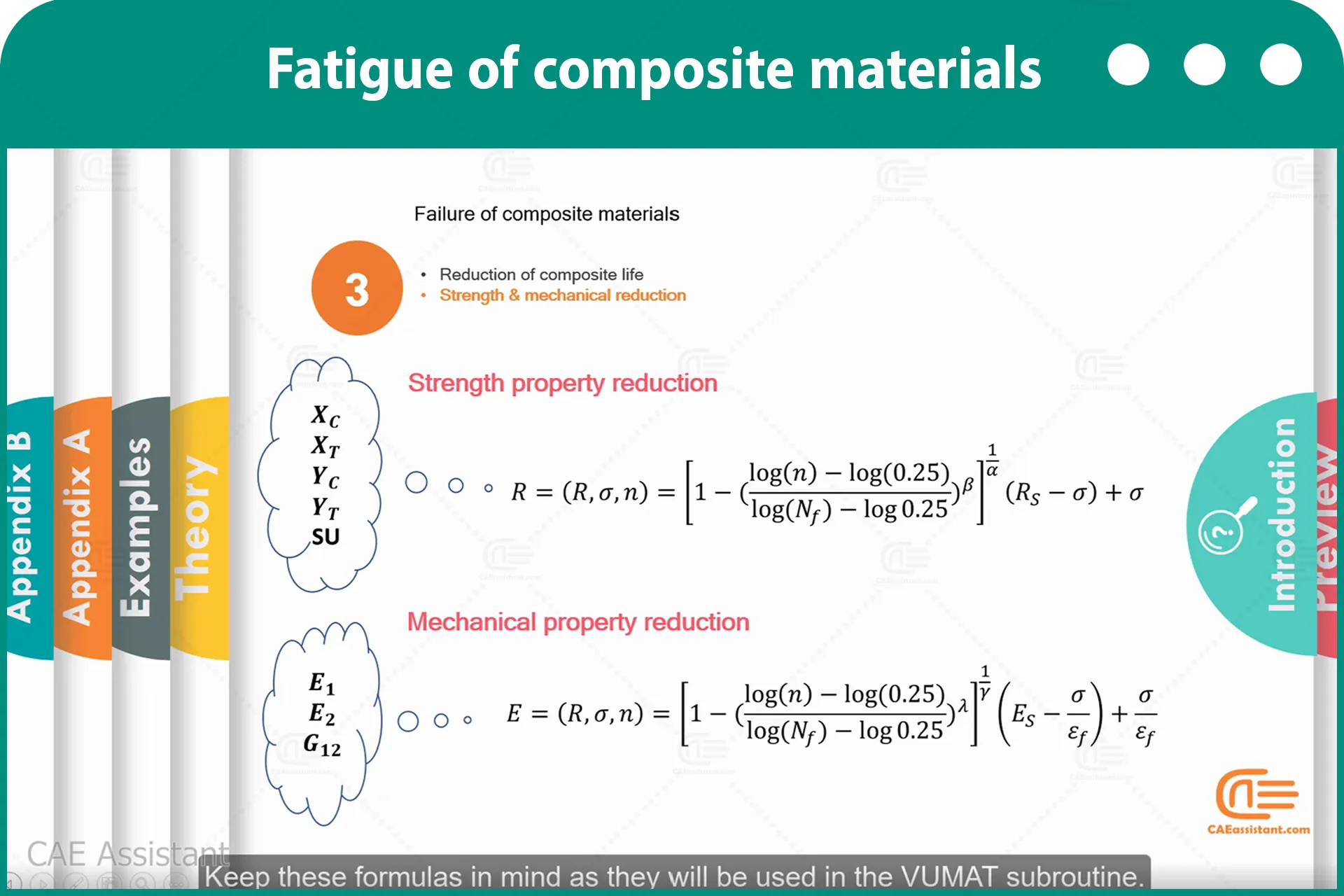

3과에서는 복합재료의 피로 효과에 대해 다룹니다. 이 장은 반복 하중이 시간에 따라 복합재료의 특성과 성능에 미치는 영향을 설명하는 것으로 시작합니다. 이어서 복합재료의 피로 수명 감소와 강도 및 기계적 특성 저하에 대해 논의합니다.

복합재의 피로 수명 감소는 점진적인 손상 축적과 반복 하중 하에서의 최종적인 파손을 수반하는 복잡한 현상입니다. 이러한 손상은 박리, 매트릭스 균열, 섬유 파손 등 복합재의 시간 경과에 따른 열화를 유발하는 다양한 형태의 손상을 포함하여 다양한 형태로 나타날 수 있습니다.

수업 4: VUMAT를 이용한 복합 피로 해석

"ABAQUS에서 VUMAT 서브루틴을 활용한 복합재 피로 시뮬레이션" 4과에서는 ABAQUS의 VUMAT 서브루틴을 이용한 피로 시뮬레이션에 대해 다룹니다. 이 장은 복합재 구조물의 설계 및 시험에서 정확한 피로 시뮬레이션의 중요성을 설명하는 것으로 시작합니다. 그런 다음 ABAQUS에서 VUMAT 서브루틴을 사용하여 피로 시뮬레이션을 설정하고 실행하는 다양한 단계를 살펴봅니다.

이 장에서는 VUMAT 서브루틴에 대해 자세히 설명합니다. VUMAT 서브루틴은 피로 하중을 받는 복합재의 복잡한 거동을 정확하게 모델링하고 피로 수명을 예측하는 데 사용할 수 있는 강력한 도구입니다.

이 장에서는 ABAQUS의 VUMAT 서브루틴을 사용하여 수행할 수 있는 다양한 유형의 피로 시뮬레이션(응력-수명 및 변형률-수명 방법 포함)에 대해서도 다룹니다. 이러한 방법은 다양한 하중 조건에서 복합재의 피로 수명을 예측하고, 반복 하중 하에서 복합재의 거동에 대한 귀중한 통찰력을 제공하는 데 사용됩니다.

마지막으로, 이 장에서는 ABAQUS의 VUMAT 서브루틴을 사용하여 피로 시뮬레이션을 설정하고 실행하는 단계별 가이드를 제공합니다. 여기에는 입력 파일 생성, 재료 속성 정의, 그리고 시뮬레이션의 하중 및 경계 조건 지정이 포함됩니다.

워크숍1: 한 요소에 대한 참조를 통한 VUMAT 서브루틴 검증

워크숍 2는 한 요소에 대한 VUMAT 서브루틴의 검증에 중점을 둡니다. 이 워크숍은 엔지니어가 VUMAT 서브루틴과 복합재 피로 시뮬레이션에서의 적용을 더 잘 이해하도록 돕기 위해 설계되었습니다.

워크숍은 단일 요소 모델의 시험 및 검증을 포함하는 단일 요소 검증 개념을 소개하는 것으로 시작합니다. 이 접근법은 VUMAT 서브루틴의 정확성과 신뢰성을 검증하고 피로 하중 하에서 복합재의 거동을 정확하게 예측할 수 있는지 확인하는 데 사용됩니다. 이어서 ABAQUS에서 VUMAT 서브루틴을 사용하여 단일 요소 검증 시험을 설정하고 실행하는 다양한 단계에 대해 논의합니다. 여기에는 재료 특성 정의, 하중 조건 및 경계 조건 지정, 시뮬레이션 결과 분석이 포함됩니다.

워크숍 2: 복잡한 모델에 대한 참조를 통한 VUMAT 서브루틴 검증

워크숍 2에서는 복잡한 모델에 대한 VUMAT 서브루틴의 검증에 중점을 둡니다. 이 워크숍은 엔지니어가 VUMAT 서브루틴을 더 잘 이해하고, 더 복잡한 모델의 복합재 피로 시뮬레이션에 VUMAT 서브루틴을 적용하는 방법을 이해하도록 돕기 위해 설계되었습니다.

이 워크숍에서는 항공우주 및 기타 산업 분야에서 일반적으로 사용되는 노치 복합 패널의 복잡한 모델을 소개합니다. 이 모델은 피로 시뮬레이션에 있어 여러 가지 어려움을 안겨주며, 정확하고 신뢰할 수 있는 결과를 보장하기 위해서는 더욱 발전된 접근법이 필요합니다.

이 워크숍에서는 VUMAT 서브루틴을 사용하여 복잡한 모델에 대한 피로 시뮬레이션을 설정하고 실행하는 다양한 단계에 대해 논의합니다. 여기에는 재료 특성 정의, 하중 및 경계 조건 지정, 그리고 시뮬레이션 결과 분석이 포함됩니다.

전반적으로, 워크숍 2에서는 복잡한 모델에 대한 VUMAT 서브루틴의 검증에 대한 포괄적인 개요를 제공합니다. 이러한 개념과 기법을 이해함으로써 엔지니어는 복합재의 피로 거동을 예측하고, 더욱 복잡한 형상 및 구성에서도 장기간 반복 하중을 견딜 수 있는 더욱 견고한 복합재 구조물을 설계하기 위한 더욱 정확하고 신뢰할 수 있는 모델을 개발할 수 있습니다.

구매 후 대시보드에서 모든 서브루틴 및 소프트웨어 파일에 바로 액세스할 수 있습니다. 이후 대시보드에서 지연 시간 없이 비디오 교육을 이용할 수 있습니다. 이 튜토리얼 패키지를 사용하면 동적 문제에서 VUMAT을 사용하여 단방향 복합 피로를 모델링하는 방법을 배울 수 있습니다. Abaqus 복합재 손상 관련 작업 중이고 복합재 유한요소법 시뮬레이션 관련 자료가 필요하시면 Abaqus 복합 해석 복합재료 시뮬레이션에 대한 20시간 이상의 비디오 교육 패키지를 받아보세요.
