ABAQUS에서의 최적화

메리엄-웹스터 사전과 같은 사전에서 최적화는 "설계, 시스템 또는 의사 결정과 같은 무언가를 최대한 완벽하고, 기능적이며, 효과적으로 만드는 행위, 프로세스 또는 방법론"을 의미합니다. 예를 들어, 항공사가 최대한 많은 승객을 수용할 수 있도록 스케줄 최적화 프로그램을 진행한다고 가정해 보겠습니다. 함수의 최댓값을 찾는 것과 같은 수학적 절차에 대한 또 다른 예도 있습니다. 최적화는 산업 공정, 금융 및 투자 관리, 통신 네트워크 등 다양한 분야와 문제 영역에 적용됩니다. 이러한 각 분야는 고유한 유형의 최적화를 가지고 있습니다. (Abaqus 토폴로지 최적화)

엔지니어링에서 최적화는 시스템 및 구조물의 설계를 개선하는 데 사용됩니다. 최적화의 목표는 비용, 무게 또는 기타 매개변수를 최소화하면서 성능을 극대화하는 것입니다. 최적화는 효율성 향상, 비용 절감, 안전성 향상에 도움이 되므로 엔지니어링에서 중요합니다.

구조 최적화

구조 최적화는 특정 성능 기준을 충족하는 동시에 특정 목표를 최소화 또는 극대화하도록 구조물을 설계하거나 수정하는 과정을 말합니다. 강도 극대화, 무게 최소화, 비용 절감, 효율성 향상 등 원하는 결과를 달성하기 위해 구조물의 최적 구성, 형상 또는 재료 분포를 찾는 과정이 포함됩니다.

구조 최적화의 목표는 주어진 제약 조건과 목표에 대해 가장 효율적이고 효과적인 설계를 찾는 것입니다. 여기에는 구조 요소의 최적 배치 결정, 적절한 재료 선택, 기하학적 매개변수 최적화 또는 설계 변수의 최적 조합 찾기가 포함될 수 있습니다.

구조 최적화는 토목공학, 항공우주공학, 기계공학, 자동차 설계 등 다양한 분야에 응용됩니다. 엔지니어는 구조 최적화를 통해 다양한 설계 가능성을 모색하고, 구조물의 성능을 향상시키며, 재료 사용량을 줄이고, 궁극적으로 더욱 효율적이고 비용 효율적인 설계를 구현할 수 있습니다.

Abaqus 소프트웨어는 위상 최적화, 형상 최적화, 크기 최적화, 비드 최적화의 네 가지 유형으로 구조 최적화를 수행합니다. 이 교육 패키지에서는 Abaqus 위상 최적화에 대해 간략하게 설명하고, 수업과 워크숍을 통해 관련 팁과 요령을 배우게 됩니다.

Abaqus의 최적화 용어

Abaqus에는 설명이 필요한 몇 가지 단어와 개념이 있습니다. Abaqus는 이러한 단어를 사용하여 기능을 적용하고 설명하기 때문입니다. 따라서 이를 이해해야 합니다.

최적화 작업: 이는 최적화 유형(토폴로지, 모양 등)을 지정하고, 모든 기타 필수 설정을 포함하는 최적화 프로세스의 기본 도구입니다.

디자인 영역: 설계 영역(설계 도메인 또는 최적화 영역)은 구조 최적화가 수정하는 모델의 영역입니다.

디자인 응답: 최적화의 입력을 설계 반응이라고 합니다. 다시 말해, 설계 반응은 최적화의 목표라고 할 수 있습니다.

목적 함수: 이는 최대화 또는 최소화해야 할 양입니다. 이는 단일 항 설계 반응일 수도 있고, 설계 반응의 조합일 수도 있습니다.

제약 조건: 제약조건은 최적화 문제(설계 응답)에 경계를 설정하는 양입니다. 다시 말해, 제약조건은 설계 응답의 값을 제한합니다.

설계 변수: 최적화 문제의 경우, 설계 변수는 최적화 중에 변경되는 매개변수를 나타냅니다.

기하학적 제한: 기하학적 제약 조건은 설계 변수에 직접 적용되는 제약 조건입니다. 기하학적 제약 조건을 통해 설계 제약 조건과 제조 제약 조건을 모델링할 수 있습니다.

최적화 프로세스: 이는 최적화 모듈에서 정의한 최적화 작업을 읽고 최적화 작업에서 정의한 목적 함수와 제약 조건을 기반으로 최적화된 솔루션을 반복적으로 검색하는 프로세스입니다.

정지 조건: 중지 조건을 사용하면 최적화 프로세스를 언제 완료해야 하는지 지정할 수 있습니다.

수업 1: Abaqus 토폴로지 최적화란 무엇인가요?

이 수업에서는 위상 최적화와 Abaqus 위상 최적화에 대해 자세히 알아보고, 이와 관련된 다른 내용도 학습합니다. 위상 최적화는 모양이나 크기가 지속적으로 변하더라도 부품이나 재료의 기하학적 특성이 변하지 않는지 살펴보는 학문입니다. 예를 들어, 부품이 비틀리거나 구부러져도 그 기본 위상 특성은 변하지 않습니다.

위상 최적화는 주어진 설계 공간 내에서 재료 배치를 최적화하여 최적의 구조적 형상을 얻는 데 사용되는 전산 설계 방법론입니다. 명시된 성능 기준과 제약 조건을 충족하는 동시에 구조물 내에서 가장 효율적인 재료 분포를 결정하는 것을 목표로 합니다.

위상 최적화의 목표는 무게 최소화, 강성 극대화, 구조 강도 증가 또는 기타 성능 지표 개선과 같은 원하는 목표를 달성하기 위해 재료의 최적 배치를 찾는 것입니다. 위상 최적화를 통해 엔지니어는 불필요한 재료를 제거하거나 더 높은 하중이나 응력을 받는 영역에 재분배하여 혁신적이고 효율적인 설계를 모색할 수 있습니다.

Abaqus 토폴로지 최적화 알고리즘

Abaqus 토폴로지 최적화는 일반 알고리즘과 조건 기반 알고리즘이라는 두 가지 주요 알고리즘을 사용합니다.

일반 알고리즘

일반 알고리즘은 광범위한 위상 최적화 문제를 처리할 수 있는 다재다능하고 견고한 접근 방식입니다. 이 알고리즘은 유한 요소 메시의 각 요소에 밀도 값을 할당하는 솔리드 등방성 재료 페널라이제이션(SIMP) 방법을 활용합니다. 밀도는 요소에 존재하는 재료의 양을 나타내며, 값이 높을수록 재료의 밀도가 높고 값이 낮을수록 공극 또는 빈 공간이 있음을 나타냅니다.

일반 알고리즘은 일련의 최적화 목표 및 제약 조건에 따라 요소의 밀도 값을 반복적으로 조정합니다. 최적화 목표는 일반적으로 강성 최대화, 무게 최소화, 또는 특정 변위 또는 응력 제약 조건 충족과 관련이 있습니다. 제약 조건은 설계가 실현 가능하고 설계 요건을 충족하도록 보장합니다.

조건 기반 알고리즘

조건 기반 알고리즘은 특정 유형의 문제에 대해 일반 알고리즘보다 더 효율적인 대안입니다. 이 알고리즘은 예비 해석 과정에서 높은 응력이나 낮은 강성을 나타내는 요소를 제거하는 개념을 기반으로 합니다. 이러한 접근 방식은 특히 대규모 문제에서 최적화 과정의 계산 비용을 크게 줄일 수 있습니다.

그러나 조건 기반 알고리즘은 일반 알고리즘에 비해 제약이 있습니다. 유연성이 떨어지고 모든 유형의 문제에 대해 최적의 해를 찾지 못할 수 있습니다. 또한, 밀도 분포에 불연속성이 있는 설계를 생성할 수 있습니다.

이 수업에서는 두 알고리즘을 자세히 설명하고 두 알고리즘의 차이점을 이해하게 될 것입니다.

수업 2: 일반(민감도 기반) 알고리즘을 사용한 Abaqus 토폴로지 최적화

이번 수업에서는 일반 알고리즘을 사용하여 Abaqus 토폴로지 최적화를 적용하는 데 필요한 모든 설정(최적화 작업 및 디자인 응답 등)에 대해 자세히 설명합니다.

일반 알고리즘을 사용하여 Abaqus 위상 최적화를 수행하려면 먼저 위상 최적화 작업을 생성하고 설정 창에서 일반 알고리즘을 선택한 후, 이 과정에서 설명할 기타 필수 설정을 수행해야 합니다. 다음으로, 설계 응답을 설정해야 합니다. 설계 응답은 단일 항 설계 응답이거나 여러 설계 응답의 조합일 수 있습니다. 일반 알고리즘은 다른 알고리즘에서 사용할 수 없는 일부 설계 응답을 지원합니다. 그런 다음, 이러한 설계 응답 중 어떤 것을 목적 함수 또는 제약 조건으로 사용할지 결정해야 합니다. 이 결정 방법 또는 각 설계 응답을 적용하는 방법은 이 과정에서 설명합니다.

때로는 위상 최적화로 인해 제작하기 어려운 모델이 생성될 수 있습니다. 따라서 최적화 모듈은 이 문제를 해결하기 위해 "기하학적 제약 조건"이라는 추가 제약 조건을 제공합니다. 따라서 이전 설정을 모두 적용한 후에는 필요한 기하학적 제약 조건을 적용하여 쉽게 제작할 수 있는 모델을 만들어야 합니다.

수업 3: 조건 기반 알고리즘을 사용한 토폴로지 최적화

조건 기반 알고리즘을 사용하여 Abaqus 위상 최적화를 수행하려면 이전 레슨에서 설명한 모든 단계를 수행해야 합니다. 하지만 세부적인 내용은 서로 다릅니다. 예를 들어 최적화 작업의 설정, 설계 응답 유형, 계산 방법 등이 다릅니다. 각 단계는 간단한 예를 통해 자세히 설명하여 이 알고리즘을 더 잘 이해하고 일반 알고리즘과의 차이점을 이해하도록 하겠습니다.

4과: 최적화 프로세스란 무엇인가?

이 수업에서는 최적화 프로세스가 무엇인지, 어떻게 수행하는지, 최적화 프로세스를 적용하는 방법, 최적화 프로세스를 통해 생성되는 파일에 대해 알아보고, 사후 처리에 대한 몇 가지 팁을 소개합니다.

최적화 프로세스는 설계 변수를 반복적으로 업데이트하고, 유한 요소 모델을 수정하고, 최적화된 해를 찾는 동안 Abaqus 해석을 실행합니다. 최적화 프로세스를 생성하려면 작업 모듈로 이동하여 도구 상자 영역에 표시되는 마지막 도구를 사용해야 합니다.

최적화 프로세스가 실행되면 Abaqus 분석 결과와 최적화 결과, 두 가지 유형의 데이터가 생성됩니다. 각 유형은 관련 파일을 생성합니다. Abaqus 분석 결과는 "dat", "message", "status", "inp", "odb" 파일을 생성합니다. 이 파일들은 모두 작업 디렉터리 경로에 저장됩니다. 최적화 결과는 "onf" 확장자를 가진 최적화 변수 파일을 생성합니다. 이 파일은 최적화 모듈에서 자동으로 생성되는 출력으로, 출력 데이터베이스 파일에 필드 데이터로 추가되며, 시각화 모듈에서 플롯 등고선으로 확인할 수 있습니다.

최적화 과정에서는 분석 데이터와 최적화 결과 데이터, 두 가지 유형의 데이터가 생성됩니다. 따라서 시각화 모듈에서 결과를 확인하려면 이 두 가지 데이터를 하나의 결과 출력 데이터베이스 파일로 통합해야 합니다.

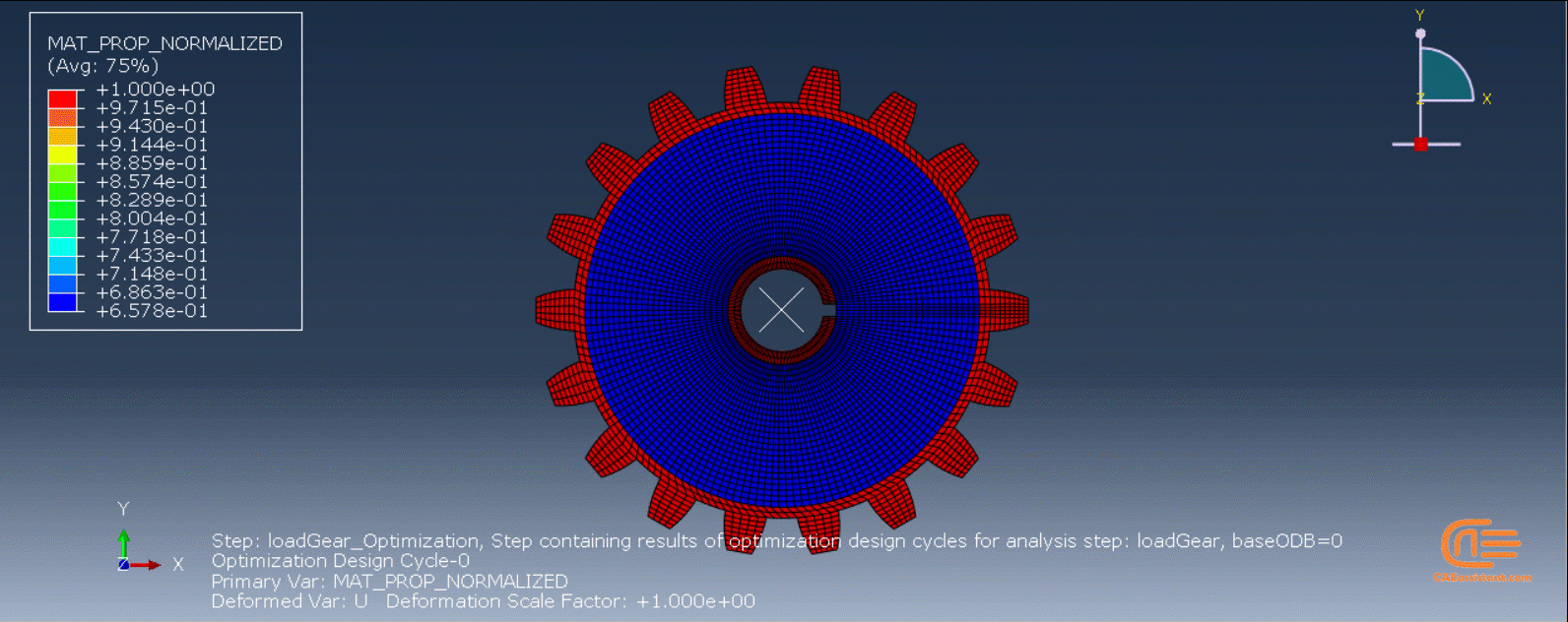

워크숍: 일반 알고리즘을 이용한 기어의 토폴로지 최적화

이 워크숍에서 최적화할 모델은 2D 기어/샤프트 어셈블리입니다. 이 워크숍에서는 민감도 기반(일반) 알고리즘을 사용하는 최적화 작업을 설정합니다. 이 최적화에서는 세 가지 목표를 추구합니다. 기어의 강성을 극대화하는 동시에 기어 질량을 25%만큼, 기어/샤프트 어셈블리의 관성 모멘트를 10%만큼 줄이는 것입니다. 또한, 대칭 및 동결 영역에 대한 기하학적 제약 조건도 생성합니다. (Abaqus 위상 최적화)

이 워크숍에서는 모든 세부 사항과 결과 분석이 제시됩니다.
