Abaqus의 토양 영향 분석

토양영향분석이란 무엇인가요?

토양 충격 분석은 충격 하중 조건에서 토양의 거동과 반응을 연구하는 지반공학의 한 분야입니다. 진동, 폭발, 중장비와 같은 동적 힘이 토양과 토양을 지지하는 구조물에 미치는 영향을 분석하는 것이 포함됩니다. 토양 충격 분석의 중요성은 충격으로 인해 토양과 구조물에 발생할 수 있는 안정성, 변형 및 잠재적 손상을 평가하는 능력에 있습니다.

충격 하중 하에서의 토양 거동을 이해하는 것은 건설, 광업, 지진 공학, 인프라 개발을 포함한 다양한 산업에 매우 중요합니다. 엔지니어는 토양 충격 분석을 통해 잠재적 위험을 평가하고 구조물의 안전성과 수명을 보장하기 위한 적절한 기초, 옹벽, 그리고 보호 조치를 설계할 수 있습니다. 토양 충격 분석은 또한 중장비로 인한 지반 진동이나 지진과 같은 동적 하중이 토양 구조물에 미치는 영향을 예측하는 데 도움이 됩니다. 이 정보는 이러한 동적 하중을 견뎌내고 구조적 파괴 또는 토양 액상화 위험을 최소화하는 구조물을 설계하는 데 도움이 됩니다. (토양 충격 Abaqus)

워크숍 1: SPH법을 이용한 금속판에 대한 토양 충격 시뮬레이션

이 튜토리얼에서는 Abaqus에서 SPH(Smooth Particle Hydrodynamic) 방법을 활용하여 금속판에 대한 토양 충격 시뮬레이션을 보여줍니다. 토양은 쿨롱-모어 소성 모델을 사용하여 탄성-소성 거동을 갖는 3차원 요소로 표현됩니다. 연속체 요소를 입자 요소로 변환하기 위해 입력 파일 편집 기능을 사용하여 입력 파일을 수정했습니다. 명시적 동적 해석을 통해 토양은 금속판에 변형을 유도하고, 그 결과 토양 입자가 서로 분리됩니다.

워크숍 2: 오일러 접근법을 사용한 토양 영향 시뮬레이션

본 연구의 주요 목적은 명시적 비선형 동적 유한요소 해석에 기반한 방법론을 개발하고 구현하는 것이었습니다. 연약 지반에 충돌하는 소형 경량 강체 물체의 충돌 안전성을 조사하는 데 중점을 두었습니다. 항공기 충돌 거동은 지형에 따라 구조적 반응이 다르게 나타나기 때문에 충돌 지형의 특성에 크게 영향을 받습니다. 본 워크숍에서는 연약 지반을 충돌 지형으로 사용하는 수치 모델을 특성화하고 검증하는 데 사용되는 기법을 중점적으로 다룹니다.

선택된 기법은 주로 시간 명시적 오일러리안 기반 유한요소 해석 코드에 의존했습니다. 이 접근법의 효과를 입증하기 위해 유한요소해석(FEA)을 사용하여 연약 지반에 대한 관입계 낙하 시험을 수행했습니다. 일반적으로 사용되는 라그랑주 기반 접근법 대신 오일러리안 기반 접근법을 선택한 이유는 큰 변형을 수반하는 충돌 시나리오를 해석할 때 종종 발생하는 수치적 불안정성을 완화해야 할 필요성에서 비롯되었습니다. 이러한 불안정성은 해석을 조기에 종료시키고 결과의 정확도를 저하시킬 수 있습니다.

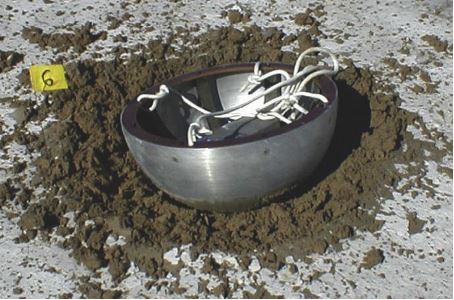

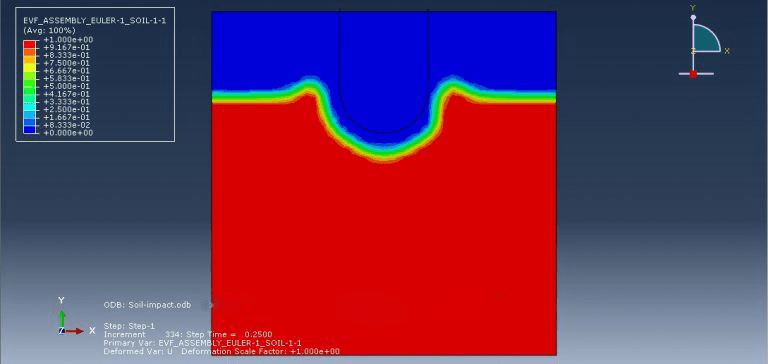

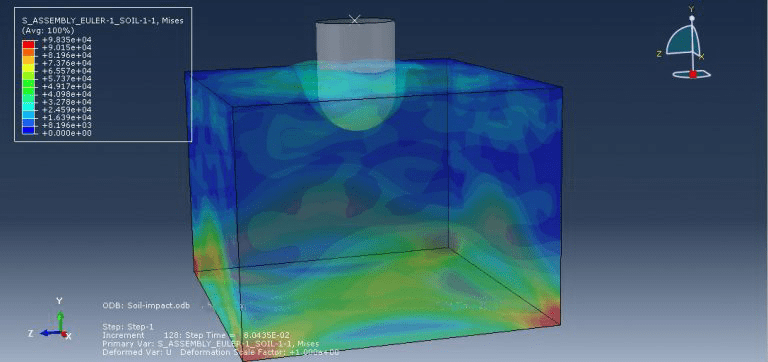

명시적 유한 요소 코드는 비선형 과도 동적 해석에 널리 활용되어 왔습니다. 이 시뮬레이션에서 발사체는 강체로 표현되었고, 토양은 오일러 성분으로 모델링되었습니다. 해석이 진행됨에 따라 발사체는 토양을 관통하여 구멍이 생겼습니다.

워크숍 3: 토양에 매설된 강관 내부 CEL 폭발 시뮬레이션

이 튜토리얼은 Abaqus를 사용하여 토양에 매립된 강관 내에서 발생하는 CEL 폭발 시뮬레이션을 살펴보는 데 중점을 둡니다. 강관은 3차원 쉘 요소로 표현됩니다. TNT, 토양, 공기는 3차원 솔리드 요소로 모델링됩니다. 또한, 오일러 부분은 3차원 오일러 요소로 모델링됩니다.

본 연구에서 파이프는 강철로 제작되었으며, 탄성-소성 재료로 모델링되었습니다. 폭발 후 파괴될 수 있는 영역을 예측하기 위해 강철 재료는 연성 및 전단 손상 기준을 적용했습니다. TNT의 거동은 폭발 중 방출되는 화학 에너지를 기계적 압력으로 변환하는 JWL 상태 방정식으로 표현됩니다. 공기는 점성을 갖는 이상 기체로 모델링되었으며, 토양은 모르-쿨롱 소성 이론을 따릅니다.

이 분석에는 동적 명시적 단계가 적합하다고 간주됩니다. 적절한 접촉 특성을 갖는 일반적인 접촉 상호작용이 사용됩니다. 파이프 끝단에는 고정 경계 조건이 할당되고, 오일러 경계는 오일러 도메인에 할당됩니다. TNT, 토양, 공기의 부피를 계산하기 위해 부피 분율법이 사용됩니다. 정확하고 신뢰할 수 있는 결과를 얻으려면 미세한 메시를 사용하는 것이 중요합니다.

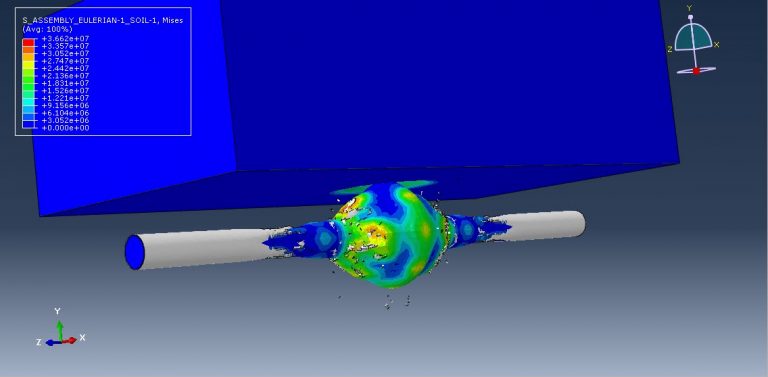

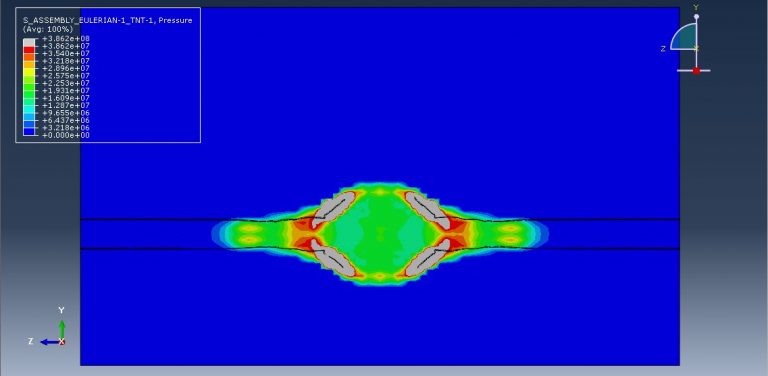

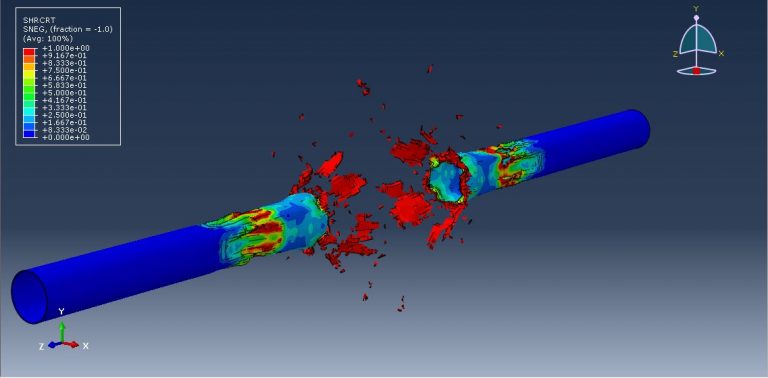

시뮬레이션 후 손상, 응력, 변형률, 파손 등 다양한 결과를 얻을 수 있습니다. 폭발 시 TNT 파동은 엄청난 압력을 가하여 파이프에 심각한 손상을 초래합니다. 파이프를 관통하여 토양과 공기로 침투합니다.

워크숍 4: Abaqus를 이용한 말뚝의 토양 침투 시뮬레이션

본 교육 가이드에서는 CEL(Couple Eulerian Lagrangian)을 이용한 지반 관입 시뮬레이션을 소개합니다. 지반은 쿨롱-모어(Coulomb-Mohr) 재료 특성을 갖는 오일러(Eulerian) 성분으로 표현되고, 말뚝은 콘크리트 재료 특성을 갖는 3차원 라그랑주 성분으로 모델링됩니다. 해석은 두 단계로 나뉜 명시적 절차를 사용합니다. 첫 번째 단계에서는 지반 체적력을 적용하고, 두 번째 단계에서는 말뚝이 지반에 관입합니다.

보는 것이 도움이 될 것입니다 Abaqus 문서 Abaqus 시뮬레이션을 시작하기가 얼마나 어려운지 이해하려면 Abaqus 튜토리얼.
