ABAQUS中的焊接模拟

1. 什么是焊接？

焊接是一种将两种或多种材料（通常是金属或热塑性塑料）连接起来的工艺，其原理是通过施加热量、压力或两者兼而有之，使材料熔合在一起。换句话说，利用热量将材料粘合在一起是焊接这项关键建筑相关活动的主要目的。最常见的焊接类型是将母材（通常与填充材料一起）熔化，待熔融材料冷却凝固后形成牢固的连接。.

焊接技术有多种，例如：

• 电弧焊利用电弧产生热量，熔化基材和填料。.
• MIG（金属惰性气体）焊接：一种采用连续送丝和惰性气体保护焊缝免受污染的电弧焊工艺。.
• TIG（钨极惰性气体）焊：采用非消耗性钨电极和单独的焊丝。.
• 手工电弧焊：一种更偏向手工操作的电弧焊，焊条会被消耗掉以形成焊缝。.
• 点焊利用电流产生的压力和热量连接金属，常用于汽车制造。.

焊接因其高效性和形成的牢固连接，被广泛应用于建筑、汽车、航空航天和制造业等各个行业。利用热量将材料连接在一起是焊接这项关键建筑相关活动的主要目的。.

2. 焊接分类

一般来说，焊接方法有两种：熔焊和非熔焊。.

熔焊利用热量熔化两种或多种材料，从而将它们连接起来。此过程可能需要也可能不需要填充材料。.

非熔焊利用高压或在某些情况下利用高温将材料连接起来。在此过程中，材料不会熔化，但会被加热到较高的温度。此外，该工艺通常不使用填充材料。.

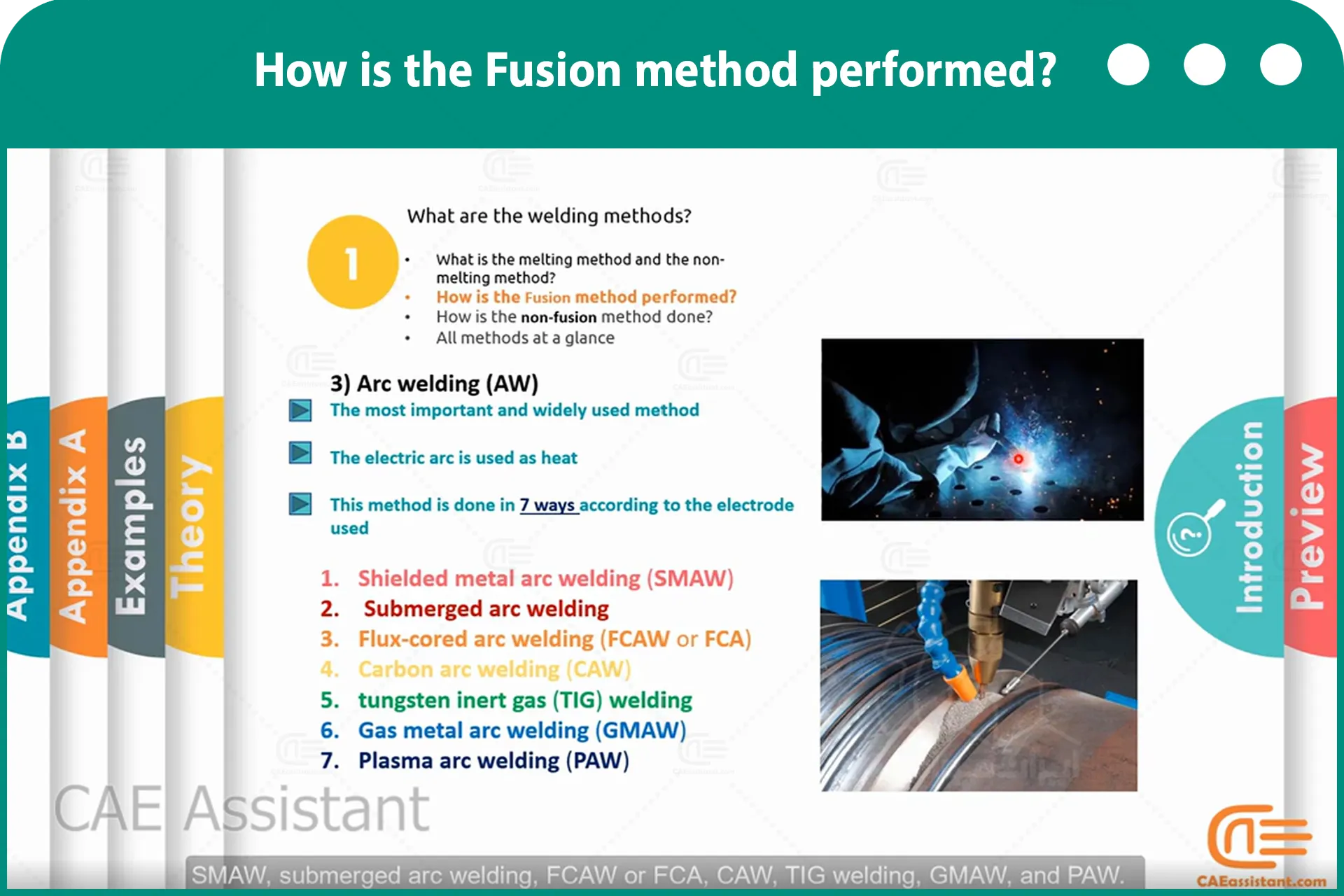

熔焊主要有三种方法：电子束焊（EBW）。这种方法利用电子的动能，适用于任何厚度的任何材料。激光束焊（LBW）。它使用激光束，适用于窄而深的焊缝。这种方法不需要任何填充材料。电弧焊（AW）。它是最重要、应用最广泛的焊接方法。它利用电弧产生足够的热量来熔化工件并将其连接起来。根据所用焊条的不同，电弧焊可分为七种：手工电弧焊（SMAW）、埋弧焊、药芯焊丝电弧焊（FCAW 或 FCA）、碳弧焊（CAW）、钨极惰性气体保护焊（TIG）、气体保护金属极电弧焊（GMAW）和等离子弧焊（PAW）。.

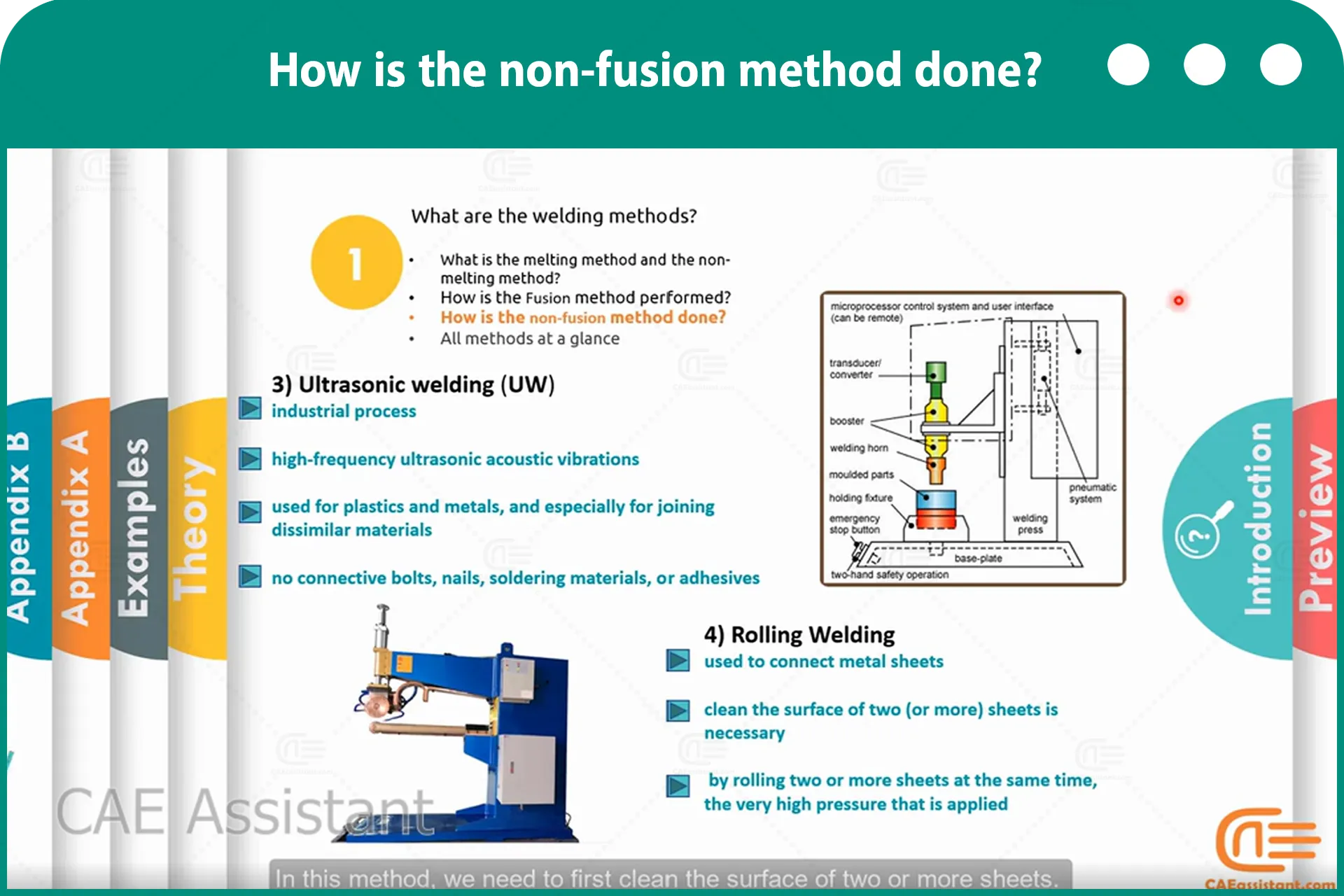

非熔焊可分为五种方法。第一种是摩擦搅拌焊（FSW）。这是一种固态连接工艺。通过非消耗性旋转工具与工件之间的摩擦产生热量，形成软化区，从而将工件连接起来。第二种方法是爆炸焊接（EW）。与摩擦搅拌焊类似，爆炸焊接也是一种固态焊接工艺。它利用高能量率变形来连接金属板。爆炸产生的压力使板材粘合在一起。第三种方法是超声波焊接（UW）。这是一种工业工艺，利用高频超声波振动形成固态焊缝，将受压的工件连接起来。下一种方法是轧制焊接。这种方法用于连接金属薄板。首先需要清洁两块或多块薄板的表面。然后，将薄板堆叠在一起，通过轧辊轧制，直到产生足够的变形以进行焊接。第五种方法是电阻焊接（RW），也是应用最广泛的焊接方法。该方法利用电流产生的热量和机械压力同时作用，形成牢固的结合。.

3. Abaqus中的焊接模拟

Abaqus 是一款功能强大的焊接仿真工具，提供丰富的特性和选项，可模拟各种类型的焊缝。凭借其多样化的热力学、力学和热力学耦合求解器，您可以根据具体条件和目标定制焊接仿真。此外，通过使用 DFLUX 子程序和单元生灭功能，Abaqus 克服了此类分析的典型局限性，从而实现了高精度。本文档详细阐述了与此主题相关的所有重要细节。.

3.1. 此套餐通常包含哪些内容？

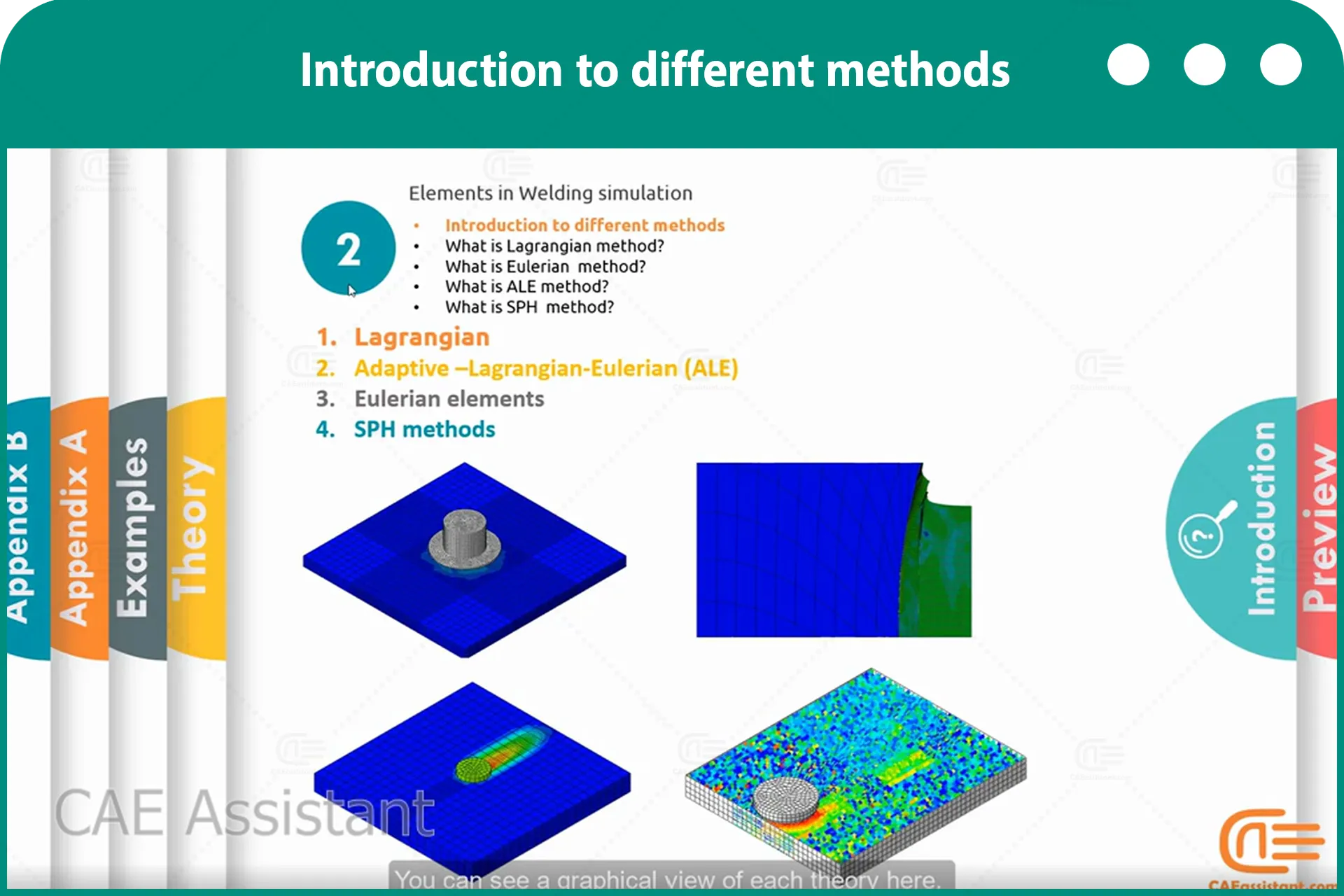

本培训课程全面涵盖了Abaqus焊接模拟的各种方法。焊接模拟方法包括拉格朗日法、欧拉法、ALE法和SPH法。.

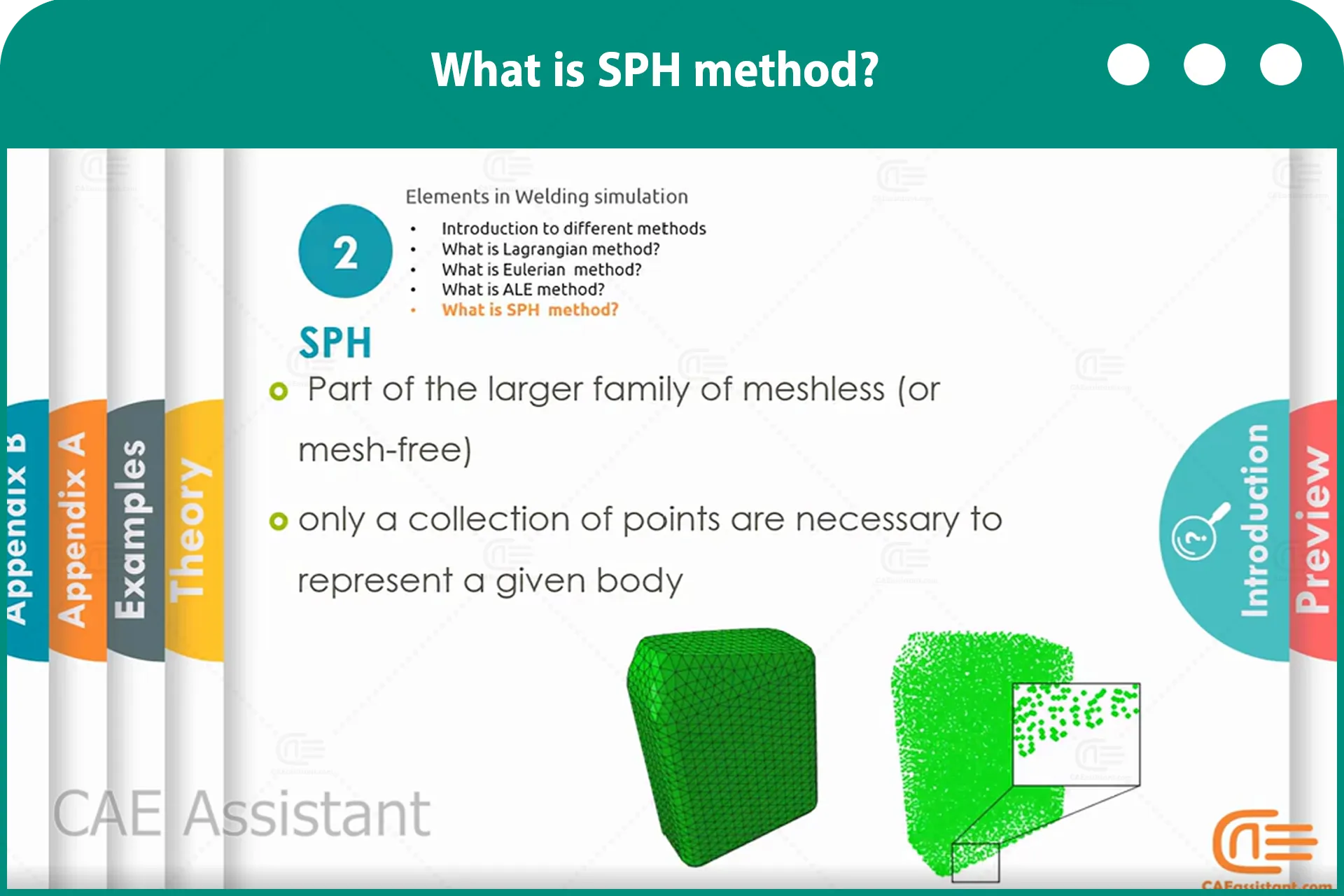

在拉格朗日方法中，节点与物质点精确同步运动，易于追踪自由表面并施加边界条件，但网格在高应变梯度下会发生畸变。在欧拉理论中，节点保持固定，而物质在网格中流动，追踪自由表面较为困难，且由于网格固定，因此不会出现网格畸变。ALE 方法结合了前两种理论。在该方法中：网格运动仅在必要时（自由边界处）与物质运动受限；否则，物质运动和网格运动相互独立。最后一种方法是光滑粒子流体动力学 (SPH)。在该方法中，没有单元，只有节点集合。这是 ABAQUS 中的一种无网格方法。.

在焊接过程中，母材熔化，通常会加入填充材料以形成熔池，从而将两个部件熔合在一起。在建立仿真模型以模拟焊接过程并评估焊接接头的结构性能时，存在两个主要问题：

• 该模型的热行为和结构行为需要相互耦合。.
• 焊接过程中需要添加材料。这也会改变边界条件及其位置。.

本软件包介绍了一些解决 Abaqus 焊接问题的技术。.

看看会很有帮助 Abaqus 文档 要理解为什么在没有任何辅助工具的情况下启动 Abaqus 仿真会如此困难 Abaqus教程.

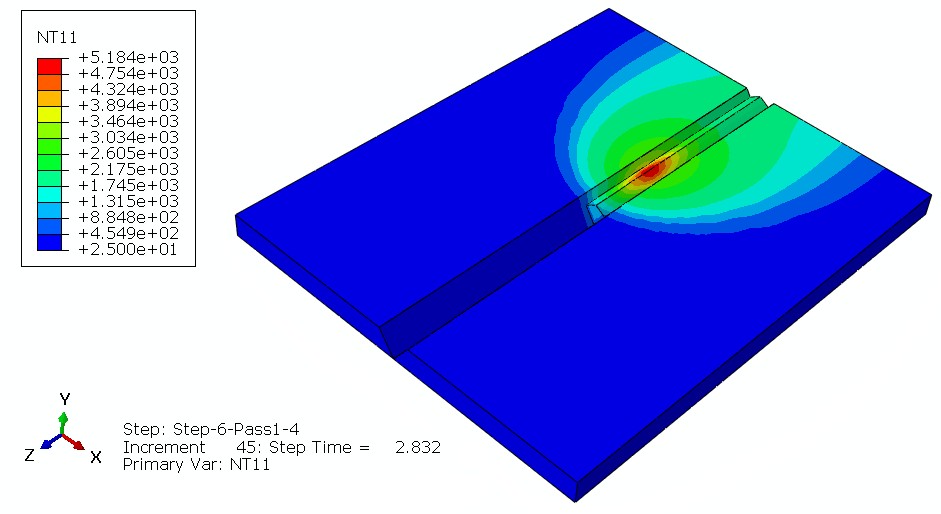

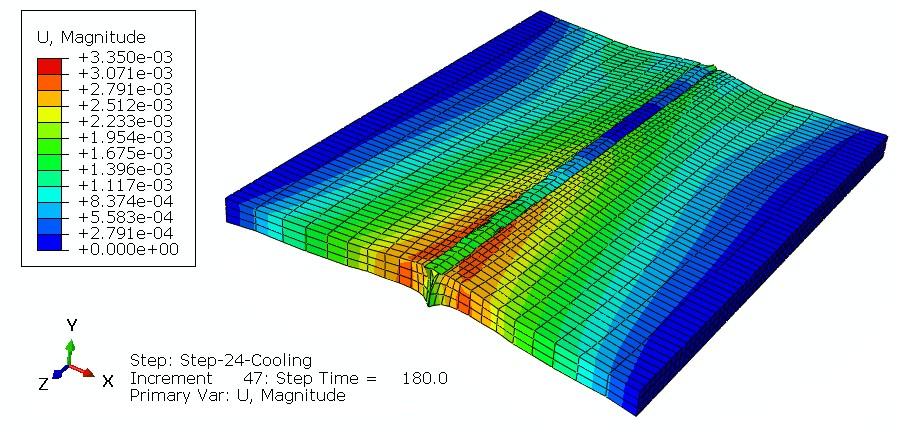

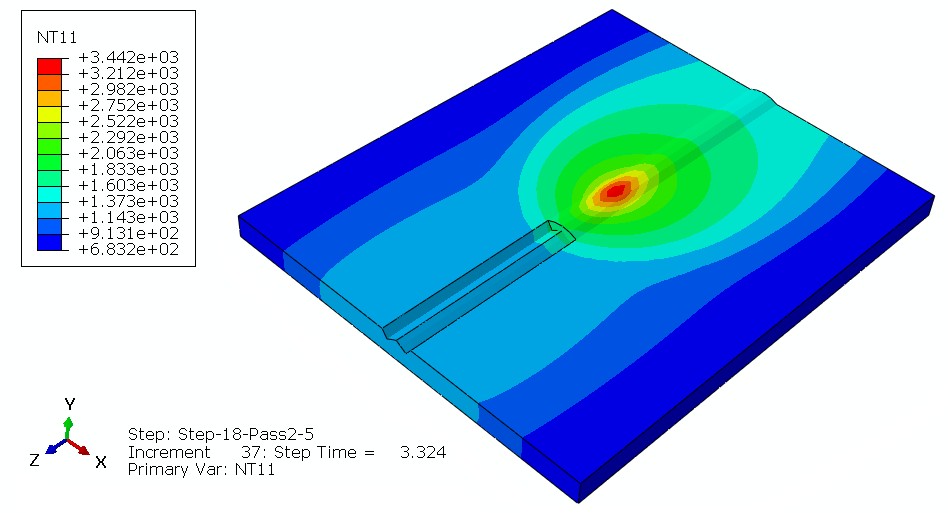

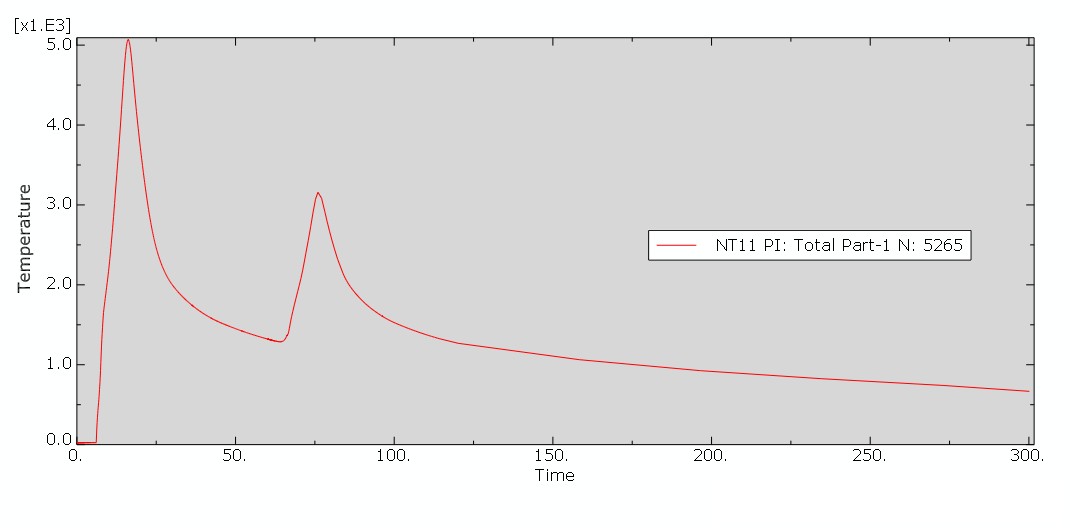

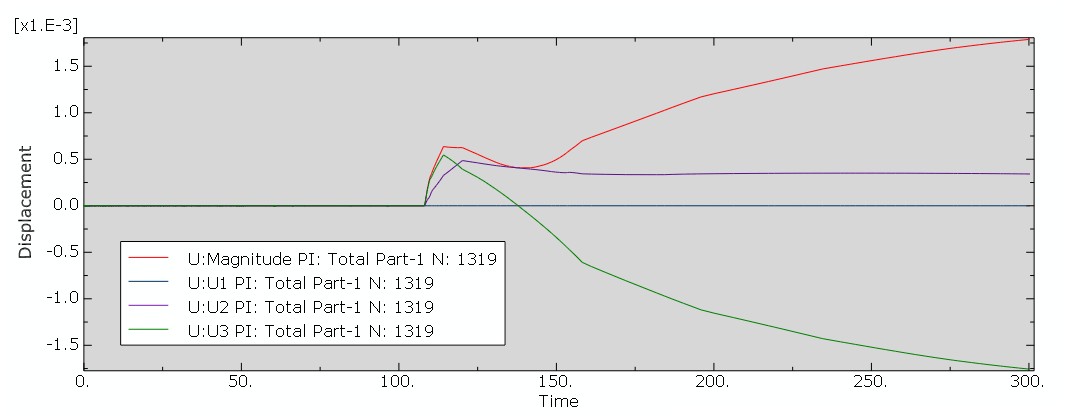

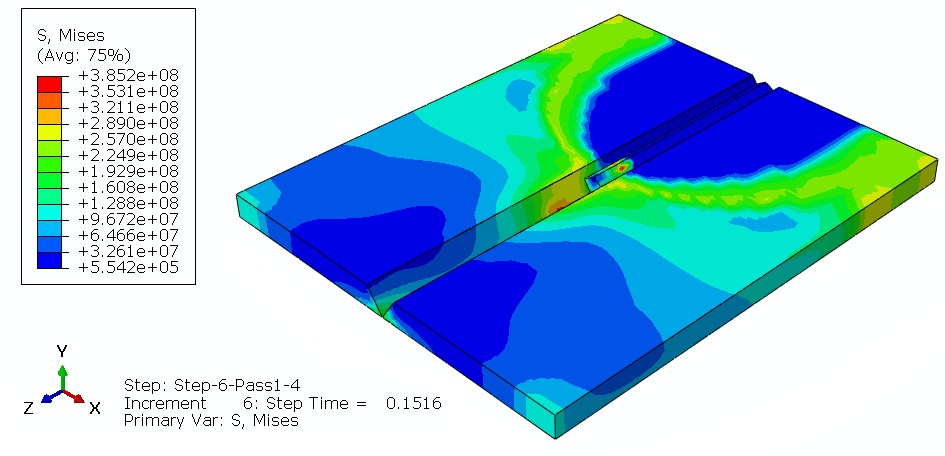

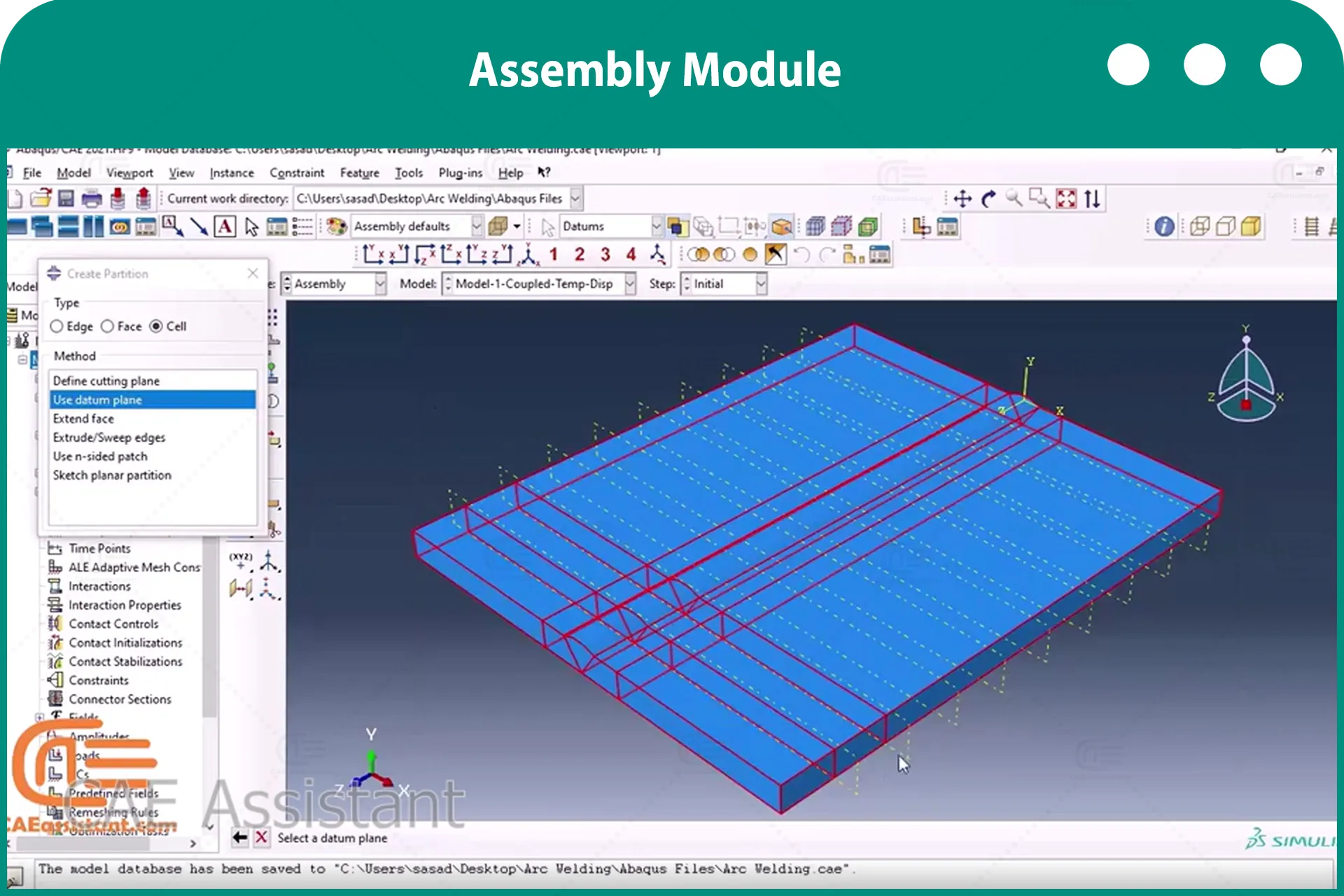

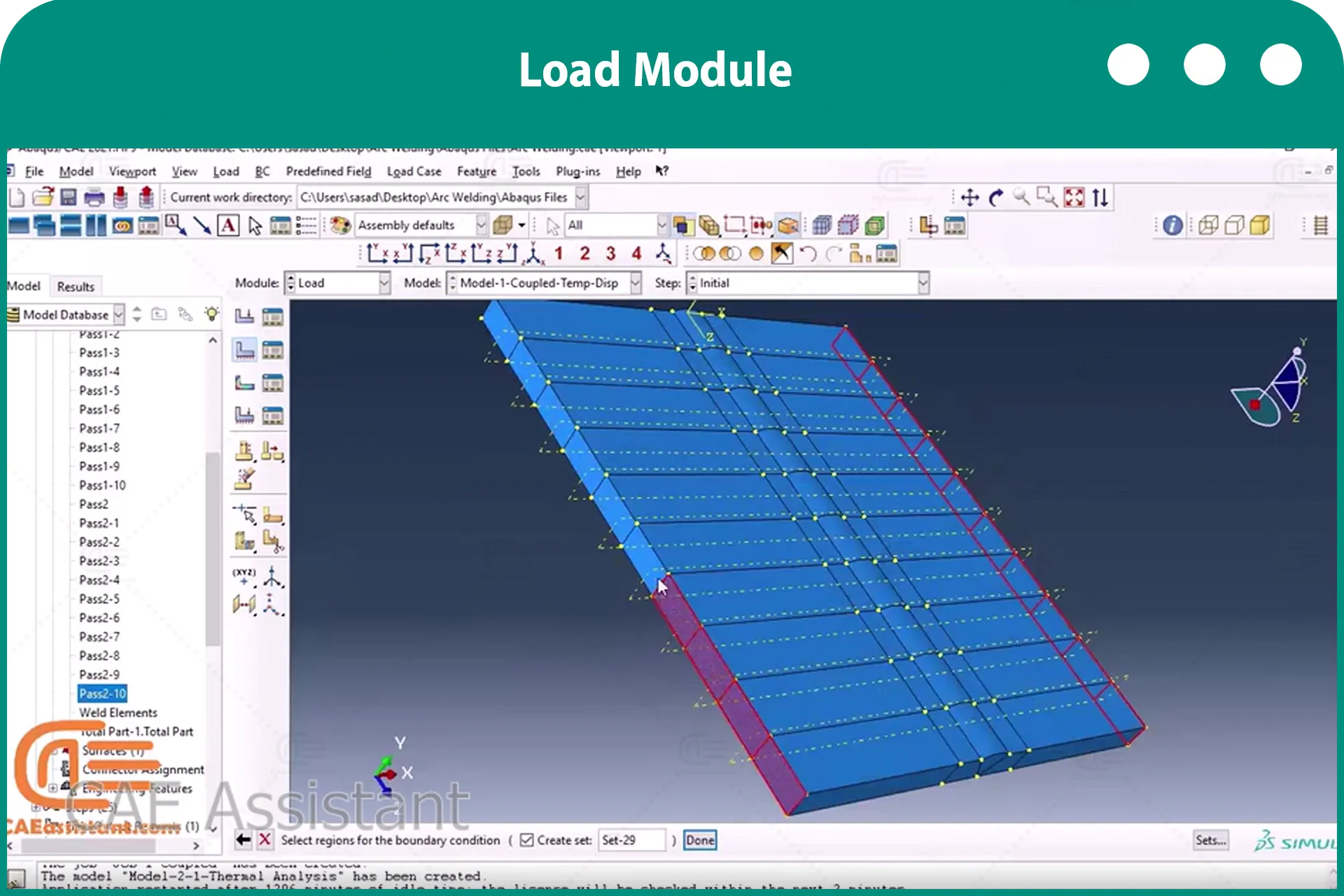

3.2. 双道和多道气体保护金属极电弧焊模拟

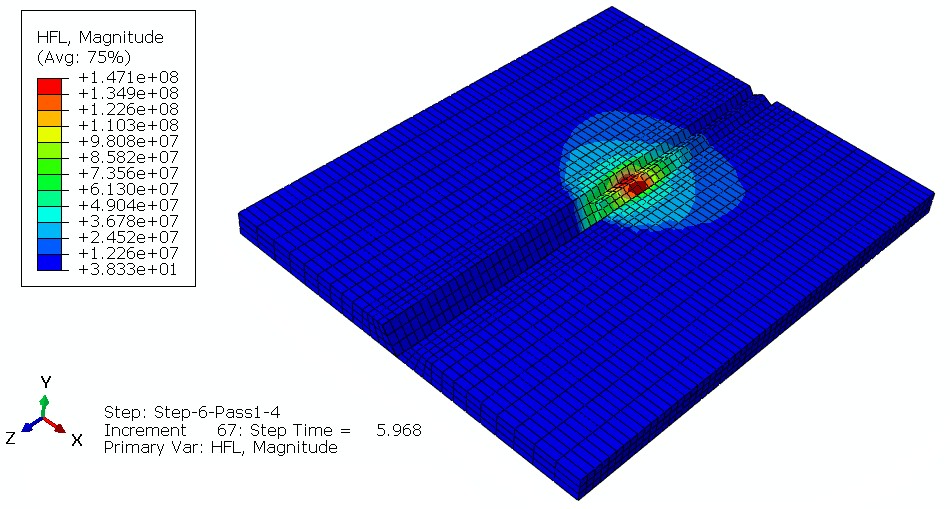

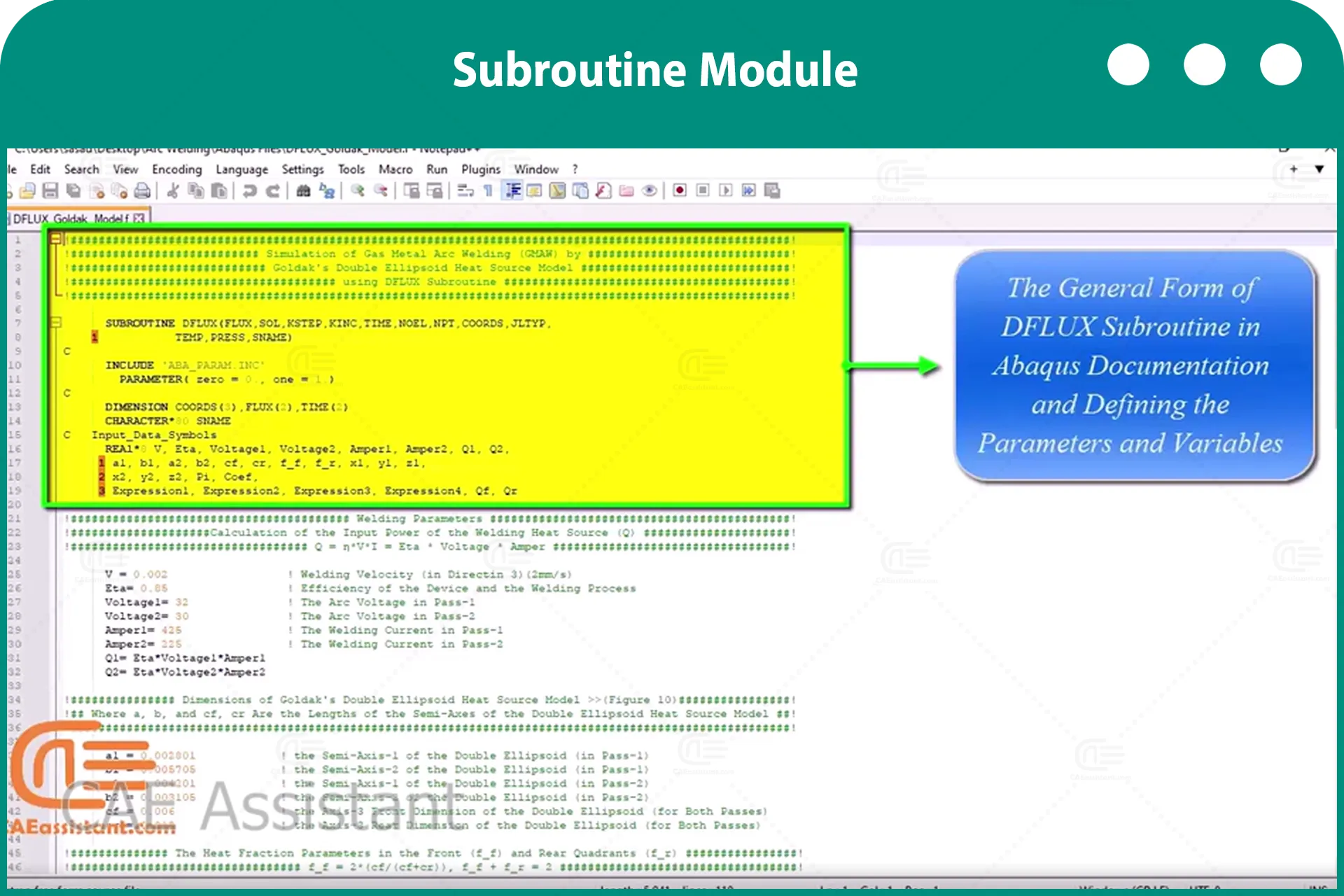

本软件包的贡献之一是详细讲解如何定义热通量，以便对双道熔化极气体保护金属极电弧焊 (GAMW) 进行建模。电弧产生的热通量传递到焊件，导致其温度显著升高。焊接模型中的热通量是通过 Abaqus/Standard 求解器的 DFLUX 子程序（隐式方法）实现的。在用户子程序 DFLUX 中，可以将非均匀分布的热通量定义为温度、时间、积分点数、单元数等的函数。在本教程的焊接仿真模型中，采用了单元的“死亡与诞生”技术（激活和停用单元）来提高预测结果的精度。.

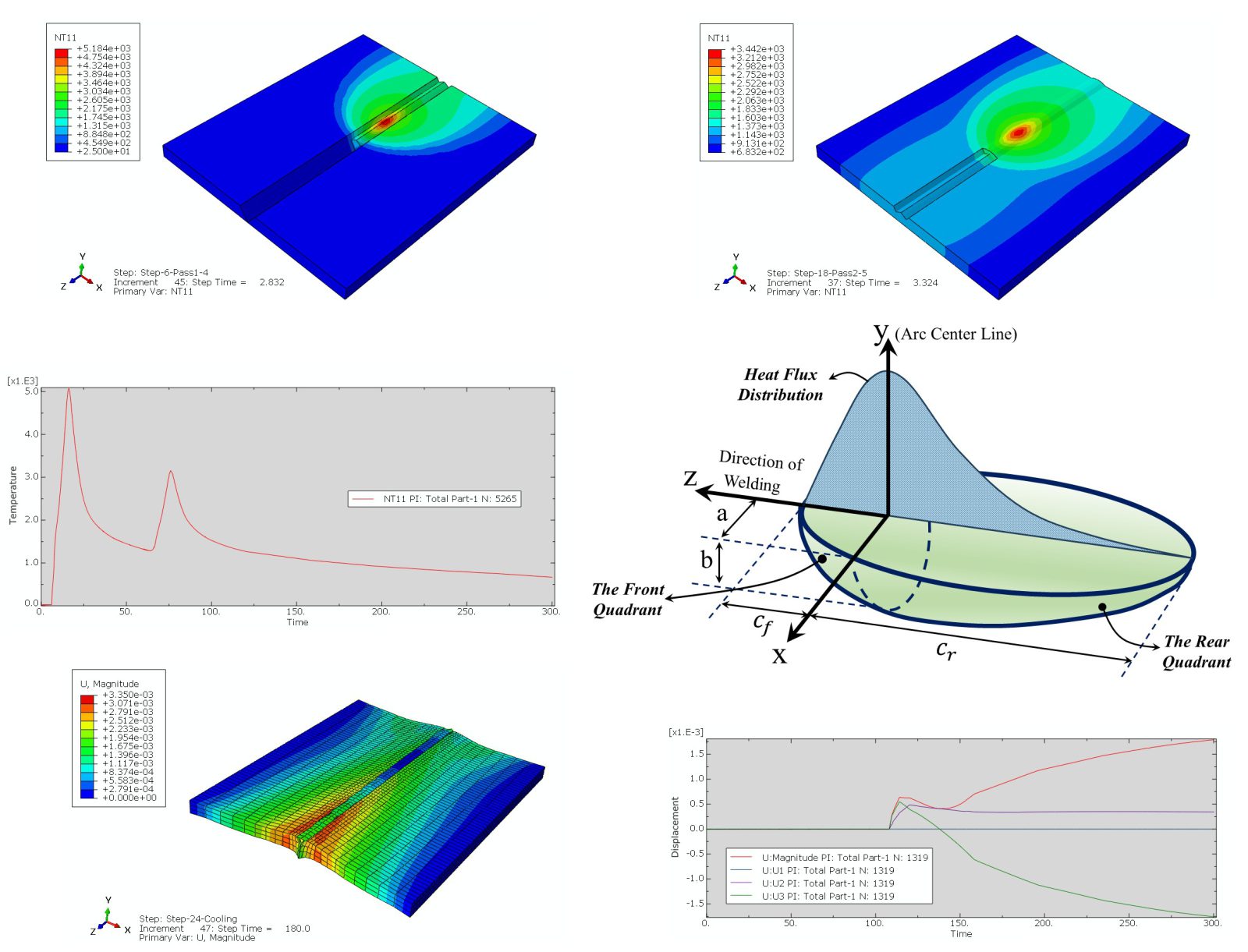

在焊接过程中，许多物理过程相互作用，产生热流，进而影响被焊件的最终温度场。随着时间的推移，人们提出了各种热源模型来预测不同类型焊接中的热流。这些模型各有优缺点，并逐渐得到改进和完善。本教程将使用DFLUX子程序，并采用Goldak双椭球热源模型来模拟GMAW焊接过程中的热流。.

4. 工作坊

为了促进您的学习，我们在此项目中为您准备了六个研讨会，详情如下。.

4.1. 工作坊 1： 基于欧拉元的FSW仿真

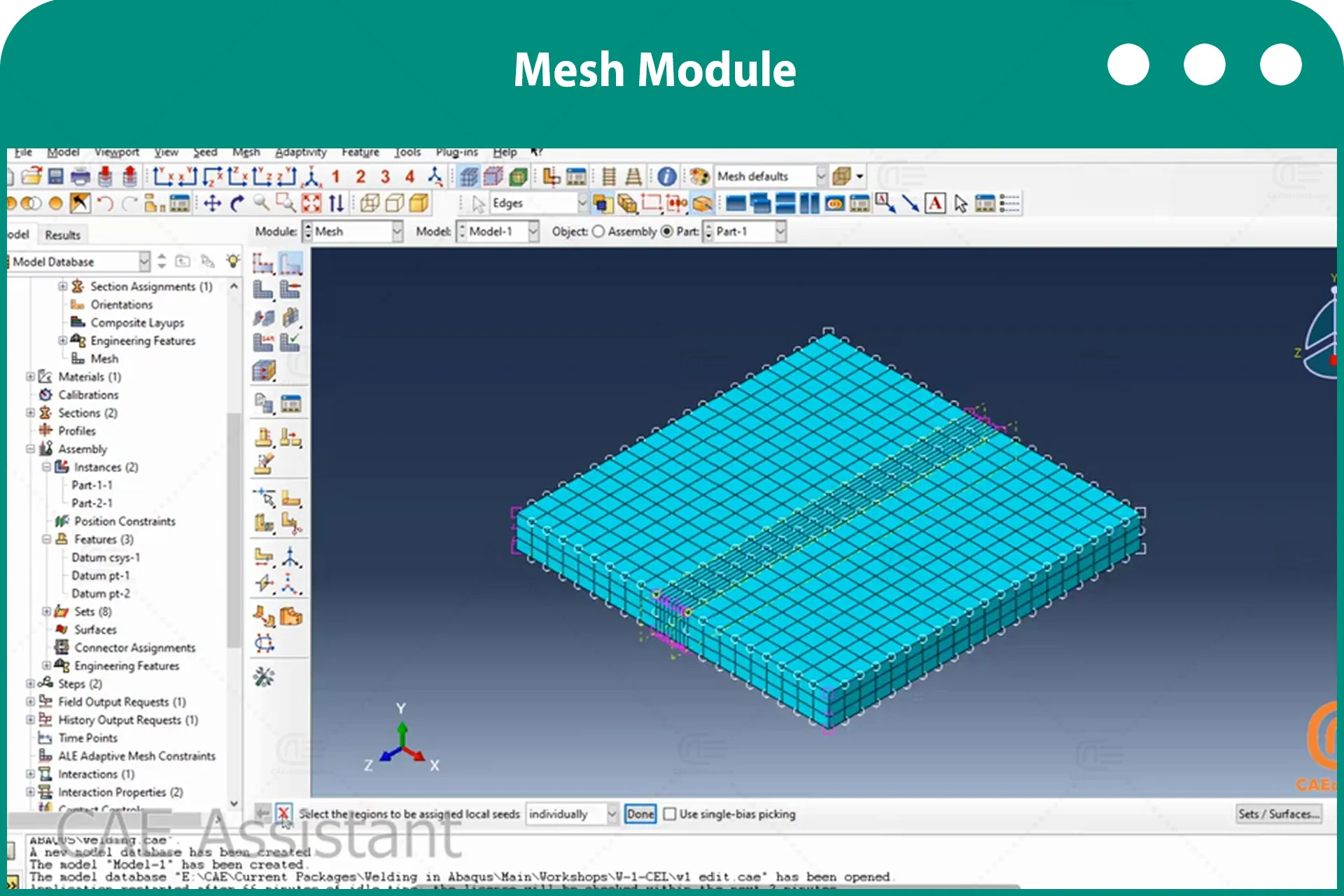

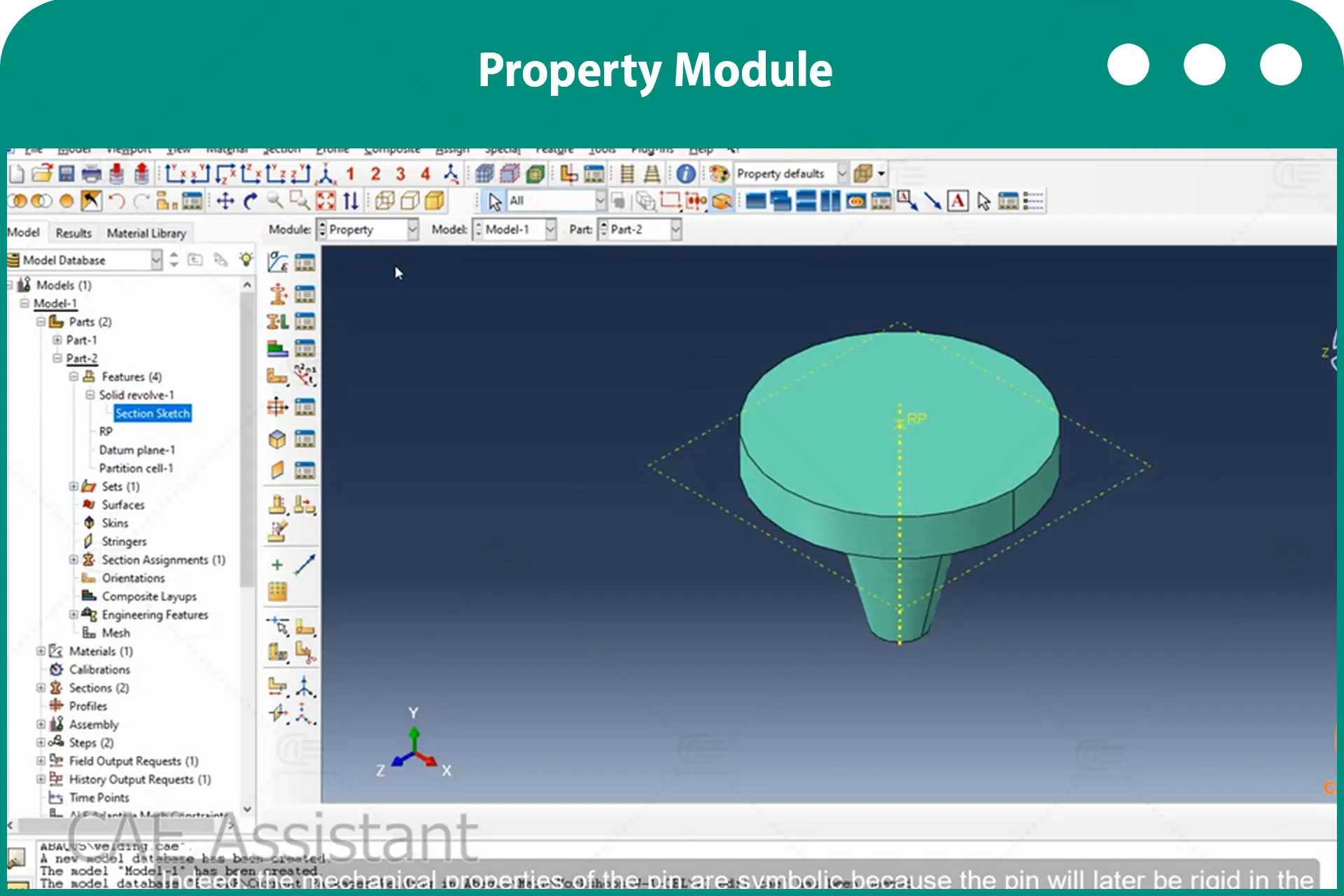

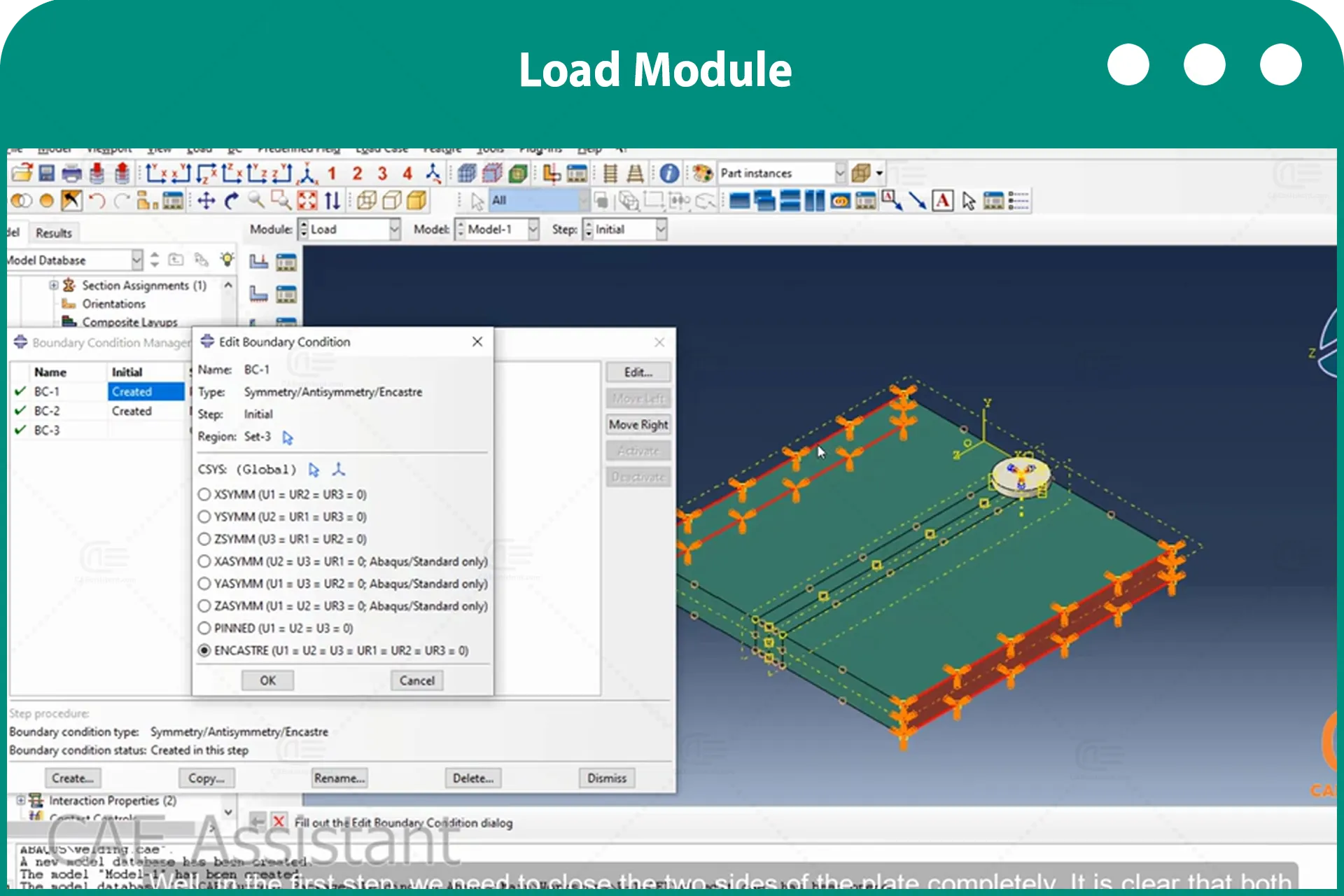

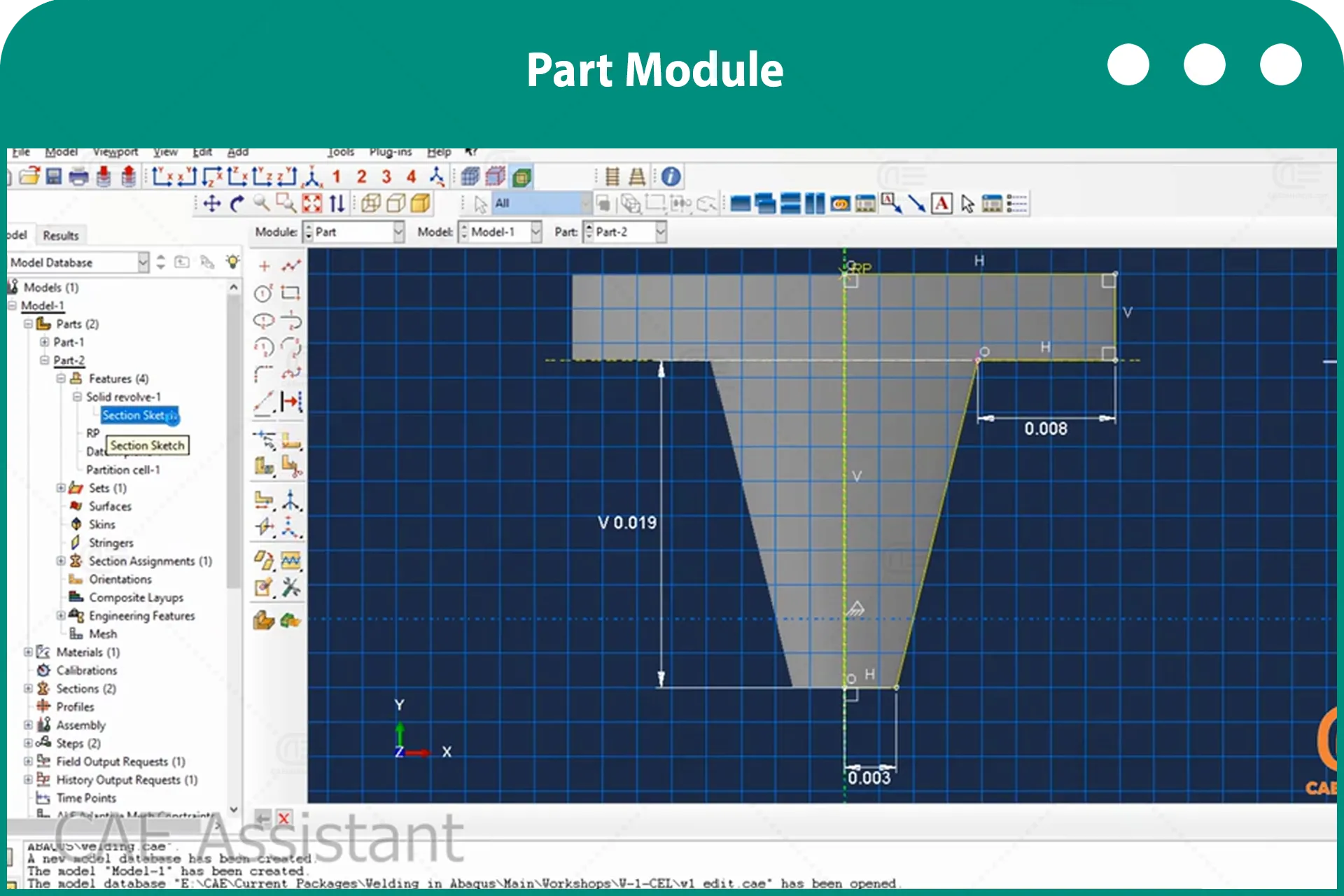

在第一次研讨会上，我们演示了使用欧拉单元在Abaqus中模拟摩擦搅拌焊接（FSW）。在欧拉建模中，节点保持静止，而材料在网格中流动，这使得追踪自由表面更具挑战性。然而，由于网格本身保持固定，这种方法消除了网格畸变。FSW是一种固态连接工艺，其中非消耗性旋转工具与工件之间的摩擦产生热量，形成软化区，从而促进工件的粘合。.

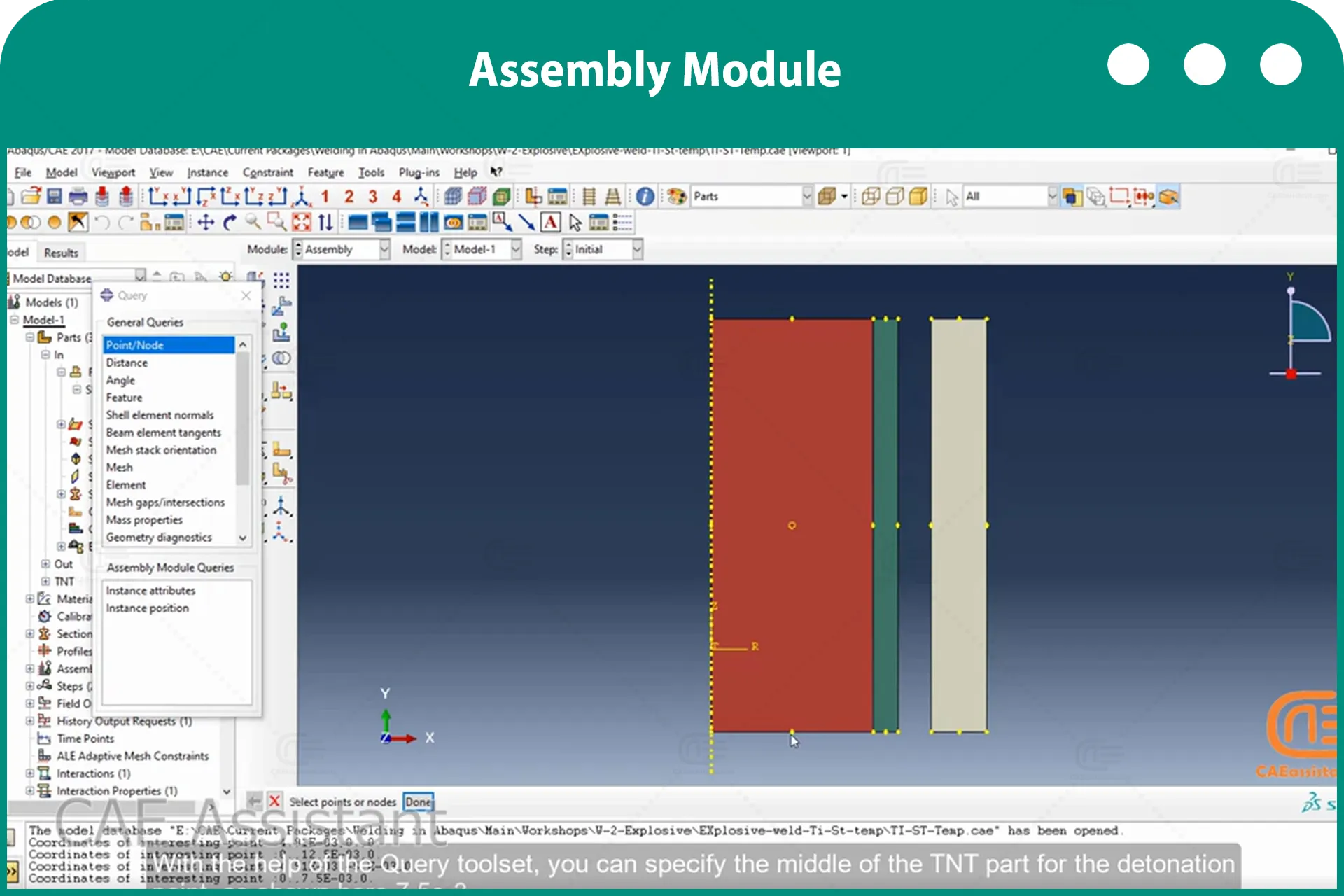

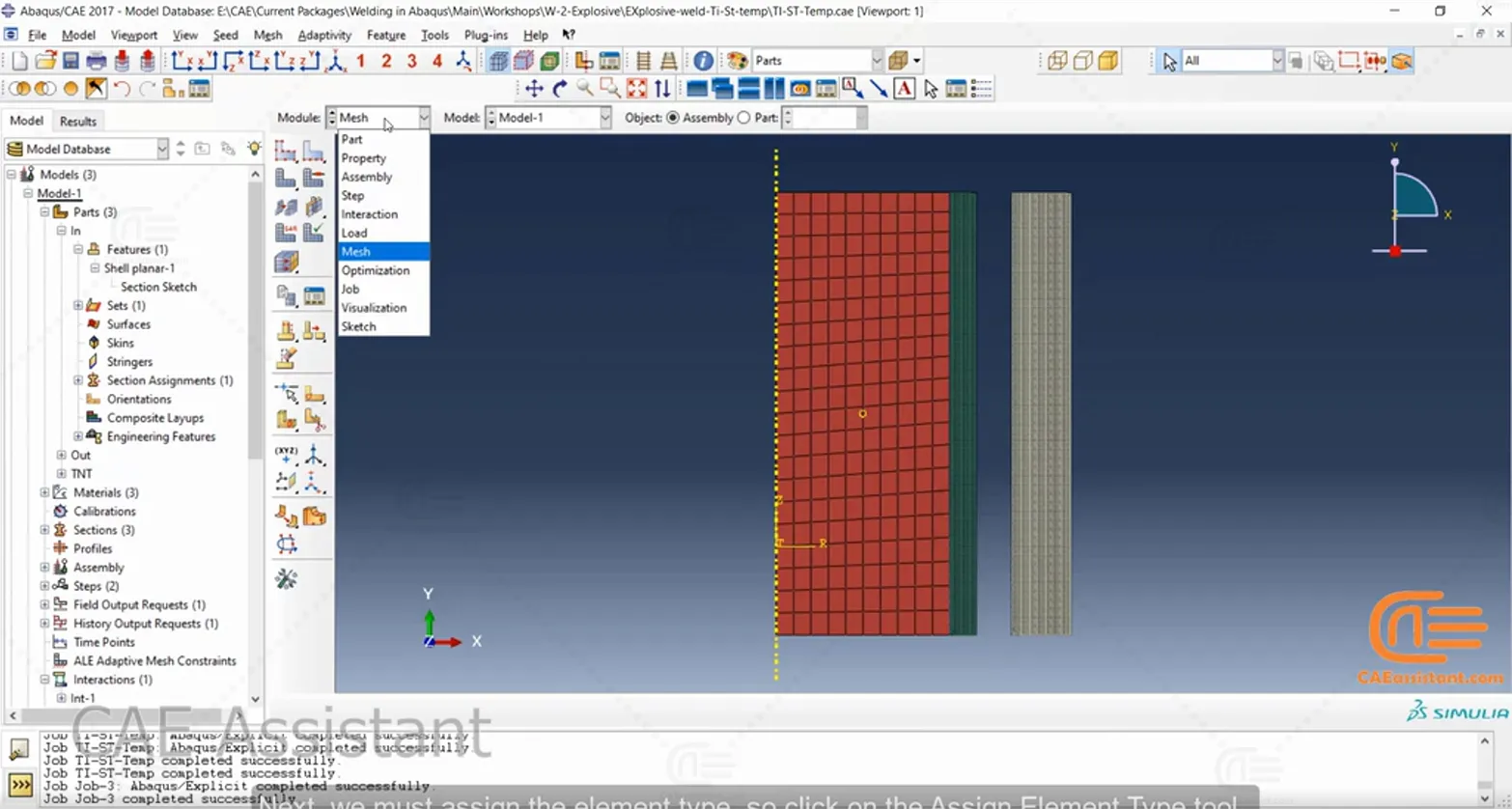

4.2. 工作坊 2： 爆炸焊接模拟

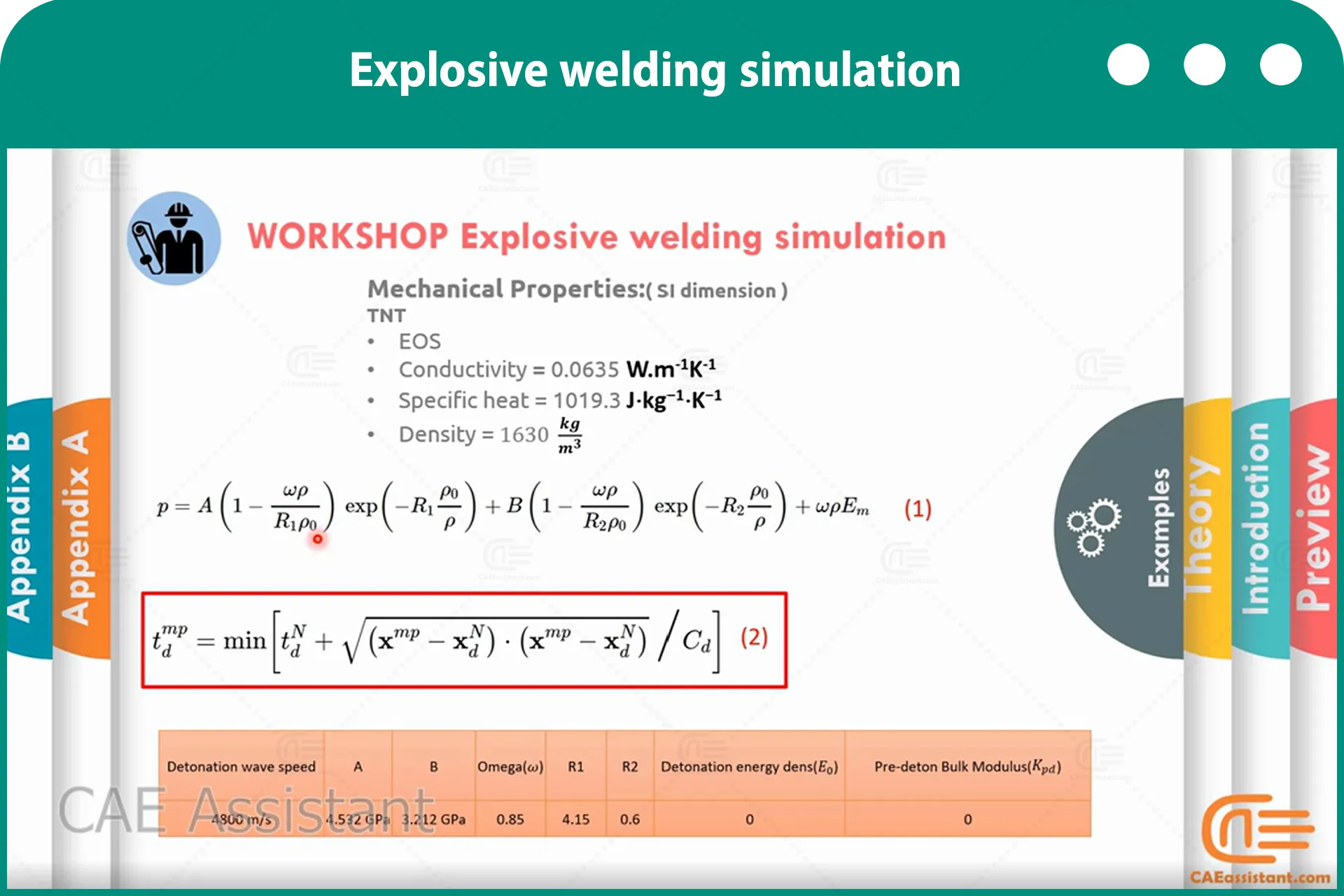

在第二次研讨会上，我们模拟了爆炸焊接，这是一种利用高能量速率变形连接金属板的固态焊接工艺。爆炸产生巨大的压力，使金属板熔合在一起。.

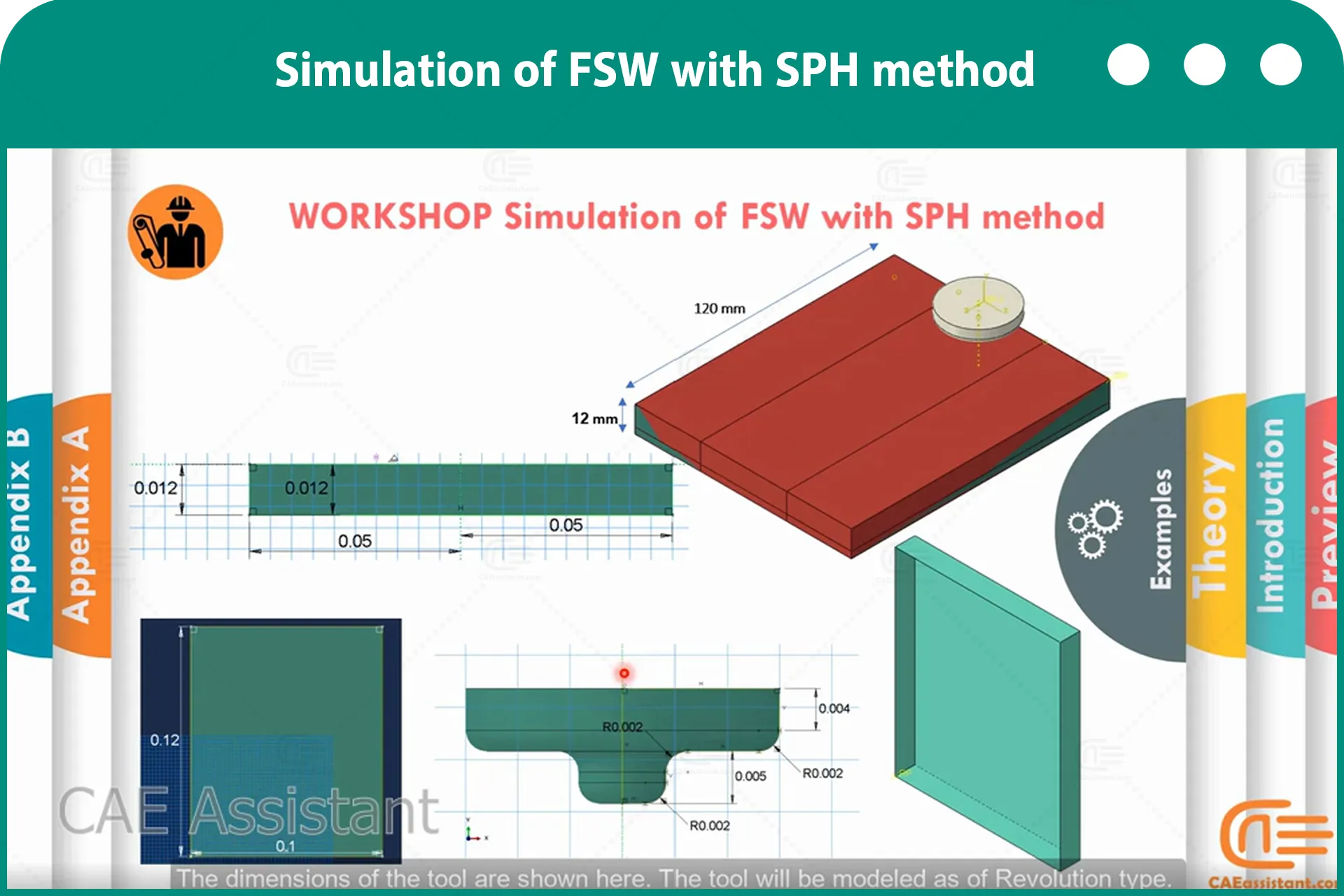

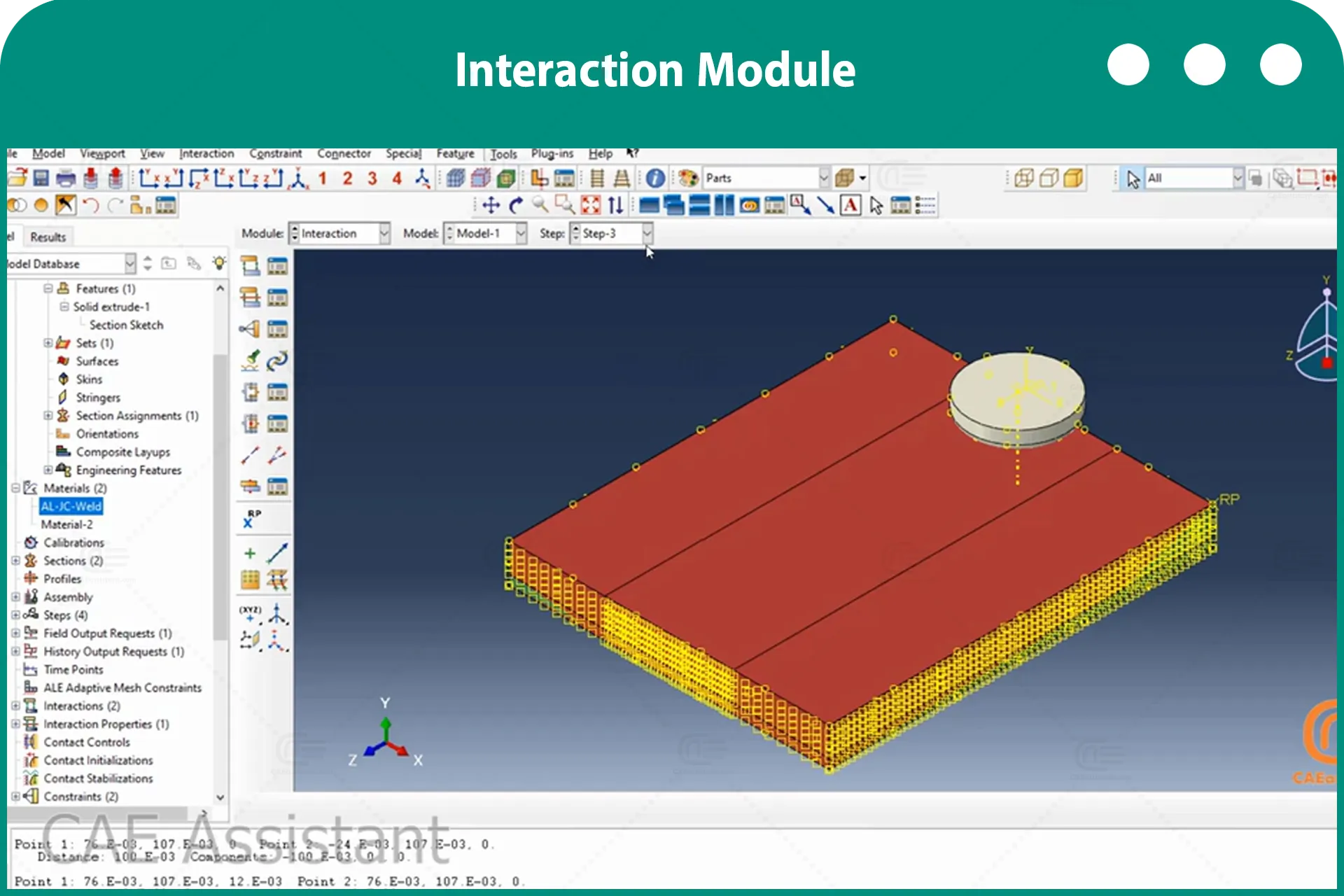

4.3. 工作坊 3： 采用SPH方法模拟FSW

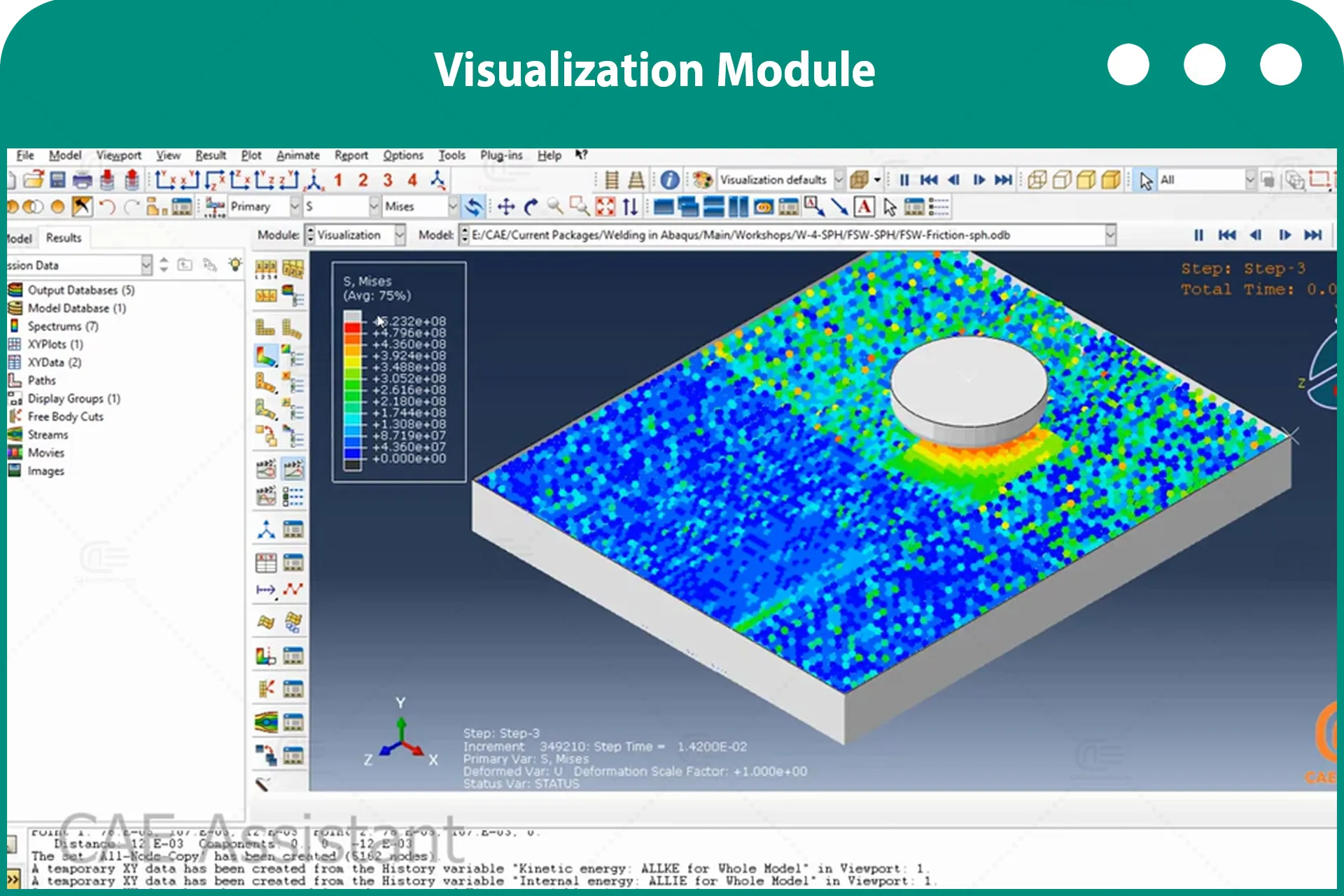

在第三次研讨会上，我们采用光滑粒子流体动力学（SPH）方法模拟摩擦搅拌焊接。该方法不使用任何单元，仅使用一组节点，是ABAQUS中可用的无网格方法之一。.

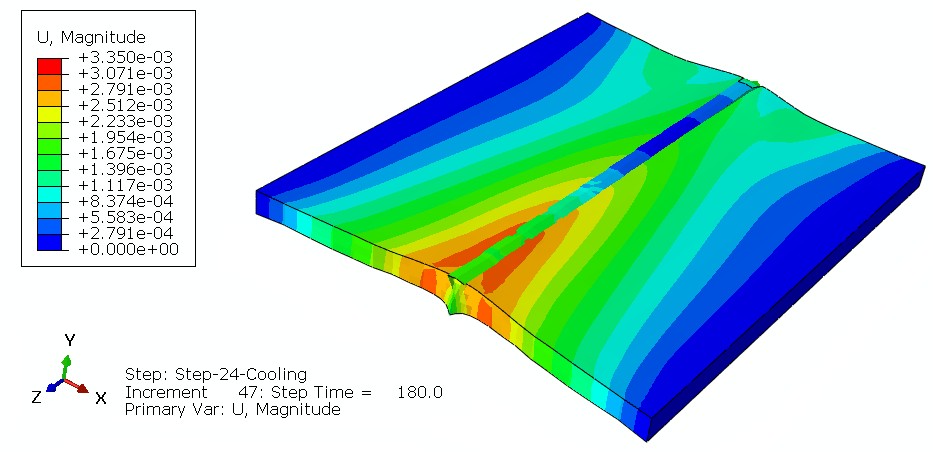

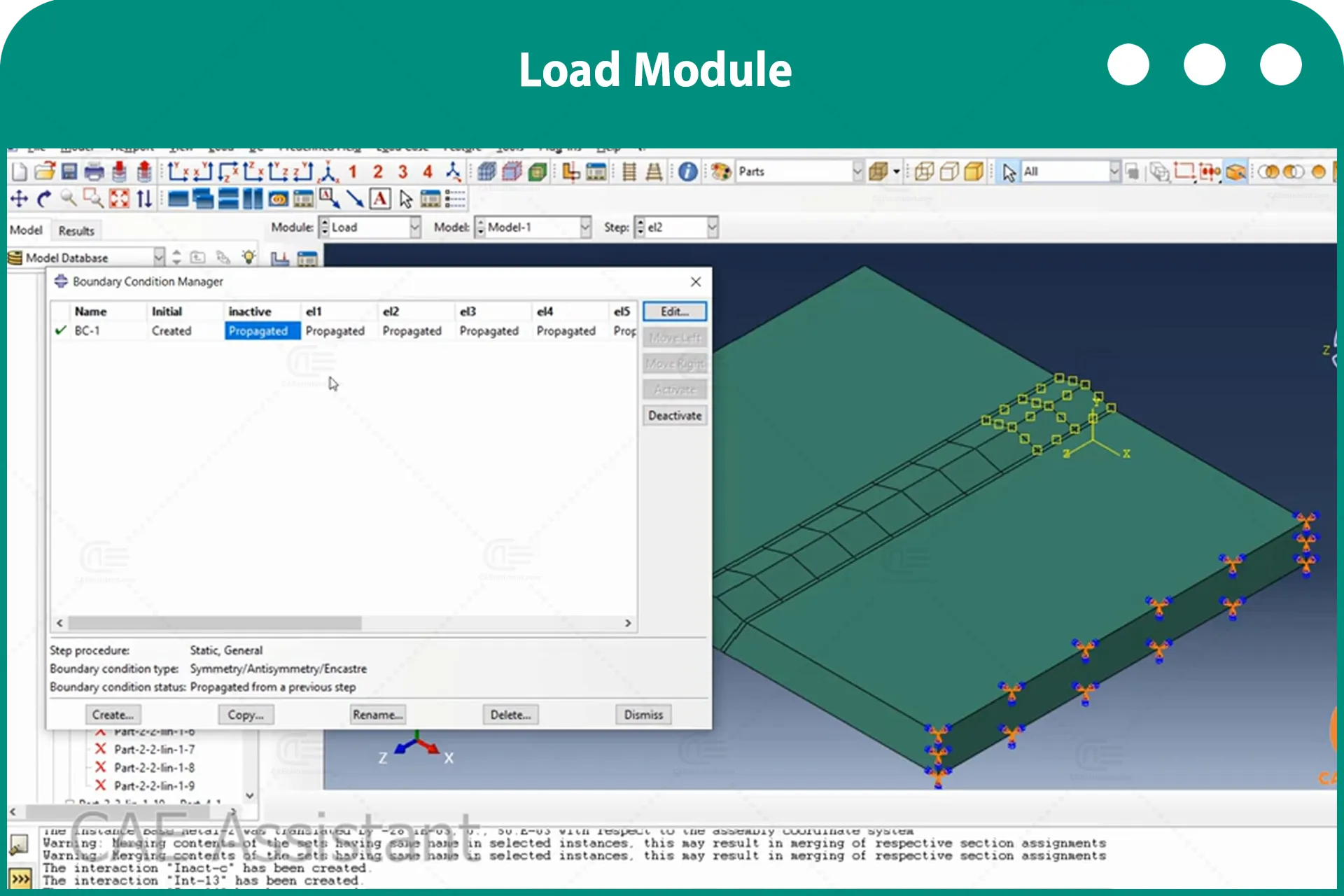

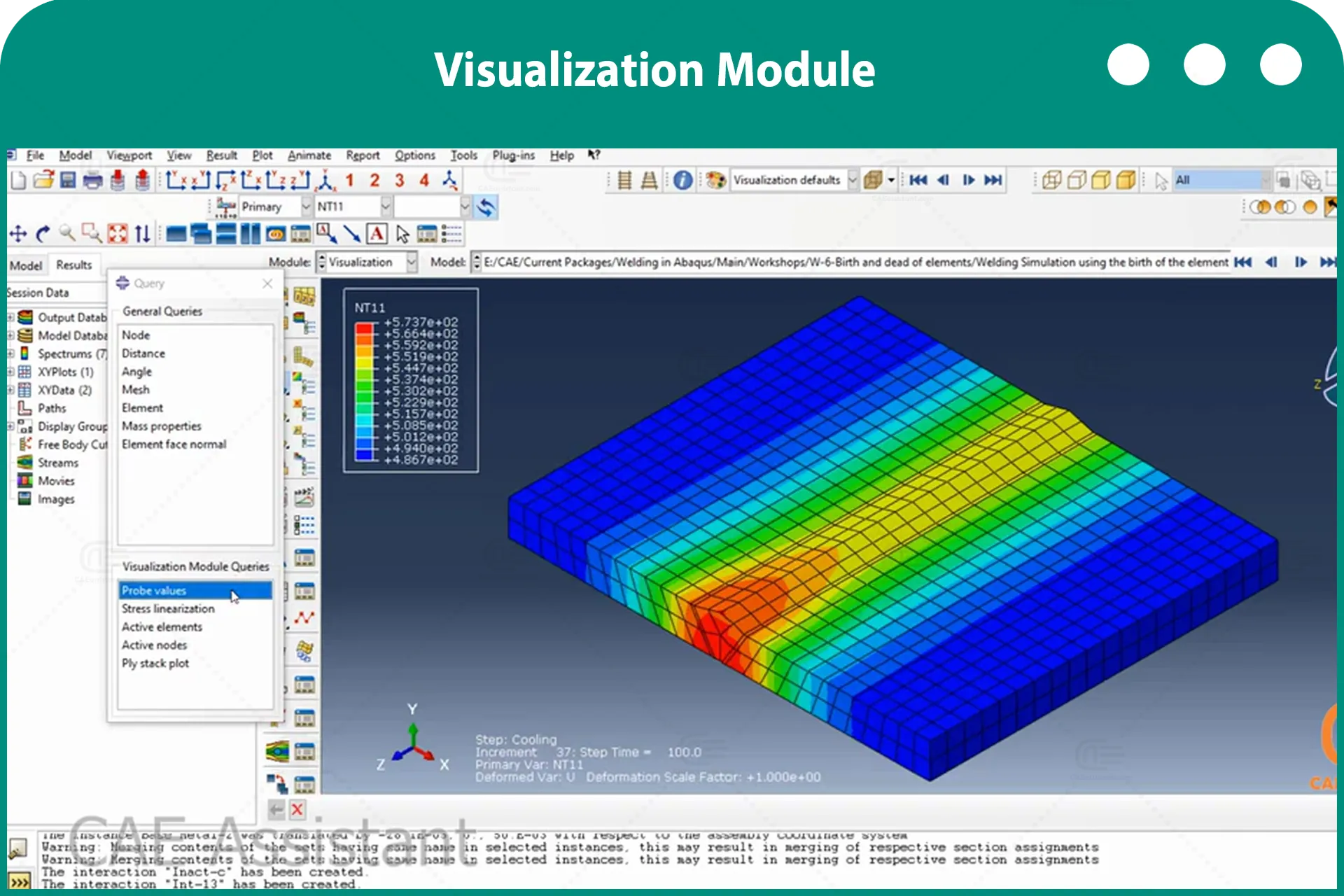

4.4. 研讨会 4： 对接焊接与元素的死亡和诞生方法

在第四次研讨会上，我们利用元素的生灭过程模拟了对接焊。对接焊是将两个工件的边缘（或称“对接面”）对齐连接起来的工艺，通常采用直线连接。通过电弧、激光或其他方式产生的热量和压力作用于工件表面，形成焊缝。这种技术常用于焊接厚度相同且边缘对齐的工件，例如管道、板材或薄片。其目的是在无需填充材料的情况下，实现牢固、连续的焊接连接。.

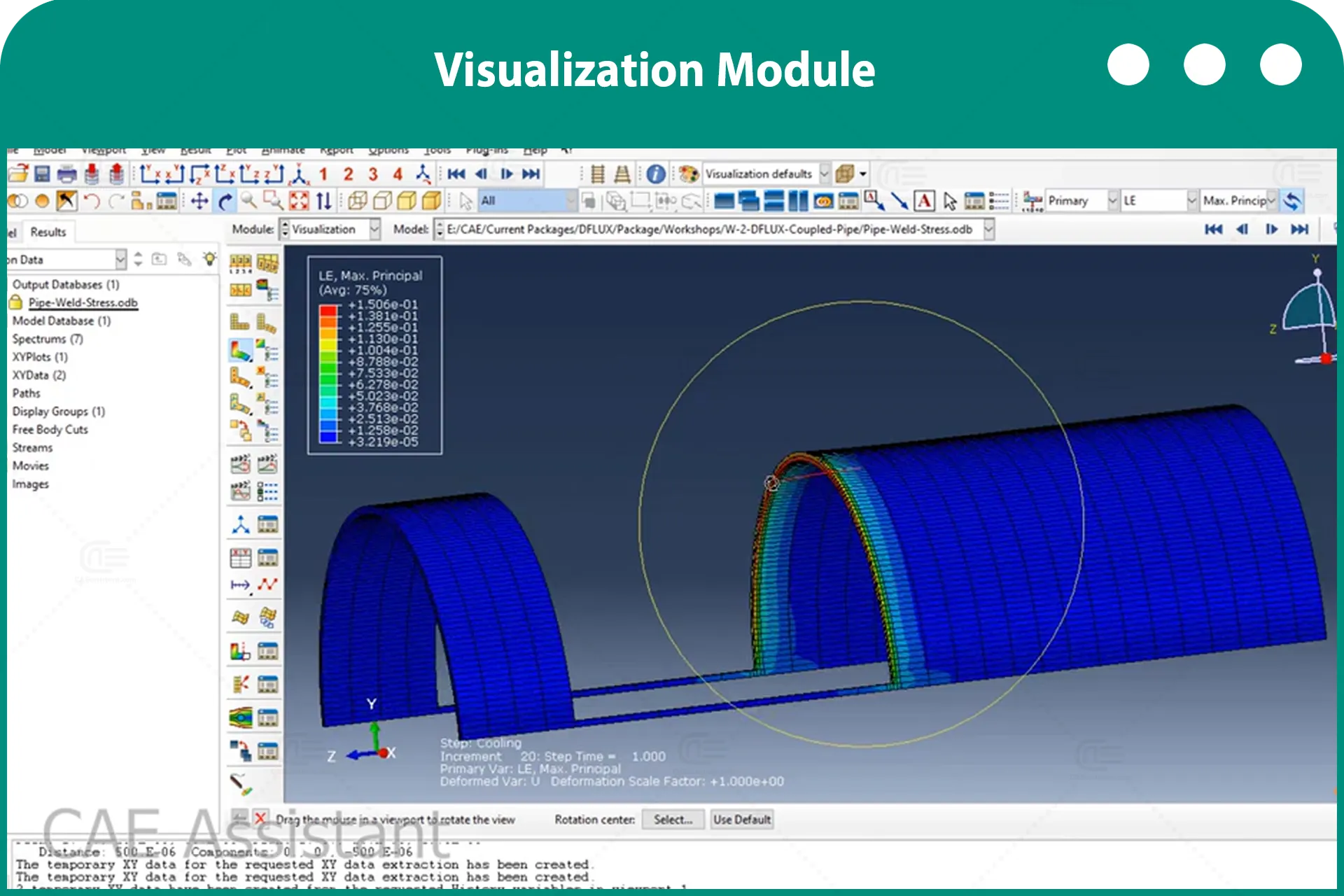

4.5. 工作坊 5： 利用DFLUX子程序模拟两管间电弧焊接（热力学分析）

在第五次研讨会上，我们利用Abaqus中的DFLUX子程序模拟了两根管子之间的电弧焊接。DFLUX允许用户创建自定义焊剂，以便在模拟过程中应用自定义载荷分布。.
