ABAQUS 中的 HETVAL 子程序

第一课：ABAQUS 中 HETVAL 子程序的简介

开发 HETVAL 子程序的目的是什么？

第一课首先解释开发 HETVAL 子程序的主要原因。在本课的第一部分，我们将讨论 HETVAL 子程序是什么以及它存在的意义。然后，我们将探索 HETVAL 的各种应用，展示其用途。这些应用包括模拟相变材料中的热量产生、模拟化学反应产生的热量以及分析金属合金和复合材料的热行为。在探讨了子程序的应用之后，对于可能不熟悉 Abaqus 子程序的用户，我们将解释 HETVAL 如何与 Abaqus 集成以及它的工作原理。.

如何使用 HETVAL 子程序？

首要问题是如何使用 HETVAL 子程序，这将在第二部分进行探讨。在本节中，我们首先讨论该子程序的适用条件。接下来，我们将提供其文档的位置以及访问方式，尤其方便那些喜欢自行查阅文档的用户。此外，我们还将介绍在 Abaqus 中需要定义的设置，以便从该子程序读取热通量。这些设置必须应用于 Abaqus 中的材料属性。课程的主要部分从这里开始，我们将介绍子程序接口。在了解该接口之后，您将对编写子程序的过程有一个基本的了解。.

子程序变量有哪些？

第三部分我们将讨论子程序变量。第一组变量包括用于传递信息（例如时间、温度、场变量和材料名称）的变量。接下来，我们将介绍需要在子程序中定义并发送到 Abaqus 的变量，例如热通量。最后，我们将介绍可在求解过程中根据需要更新的变量，例如状态变量。本节将深入讨论这些变量。之后，您将对子程序变量有更深入的了解。但是，为了有效地使用该子程序，我们还需要在 Abaqus 中定义某些材料属性，例如密度和比热容，我们将在本节末尾讨论这些内容。在本节结束时，您将准备好开始使用 HETVAL 求解数值算例。.

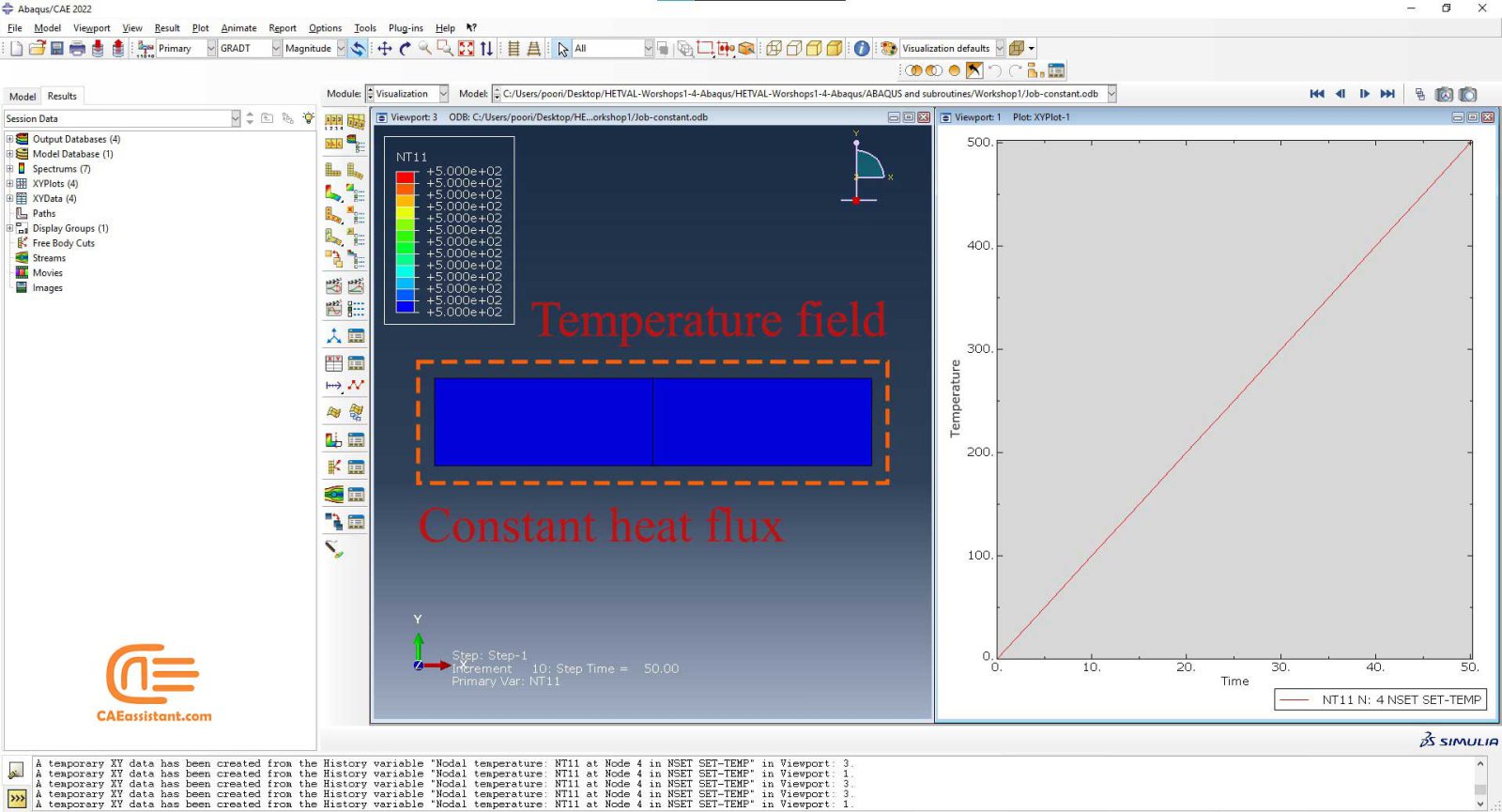

研讨会 1：恒定热流下二维区域的模拟

第一个研讨会将探讨一个简单的二维平板模型，该模型受到恒定热流的影响，具体内容参见 Abaqus 文档。这个例子非常简单，旨在演示如何将子程序应用于此类特定问题。此外，我们还提供了分步指南，演示如何在 Abaqus 中建立该问题的模型。我们的目标是提取受热流影响的区域温度，并将其与参考结果进行比较以验证其有效性。.

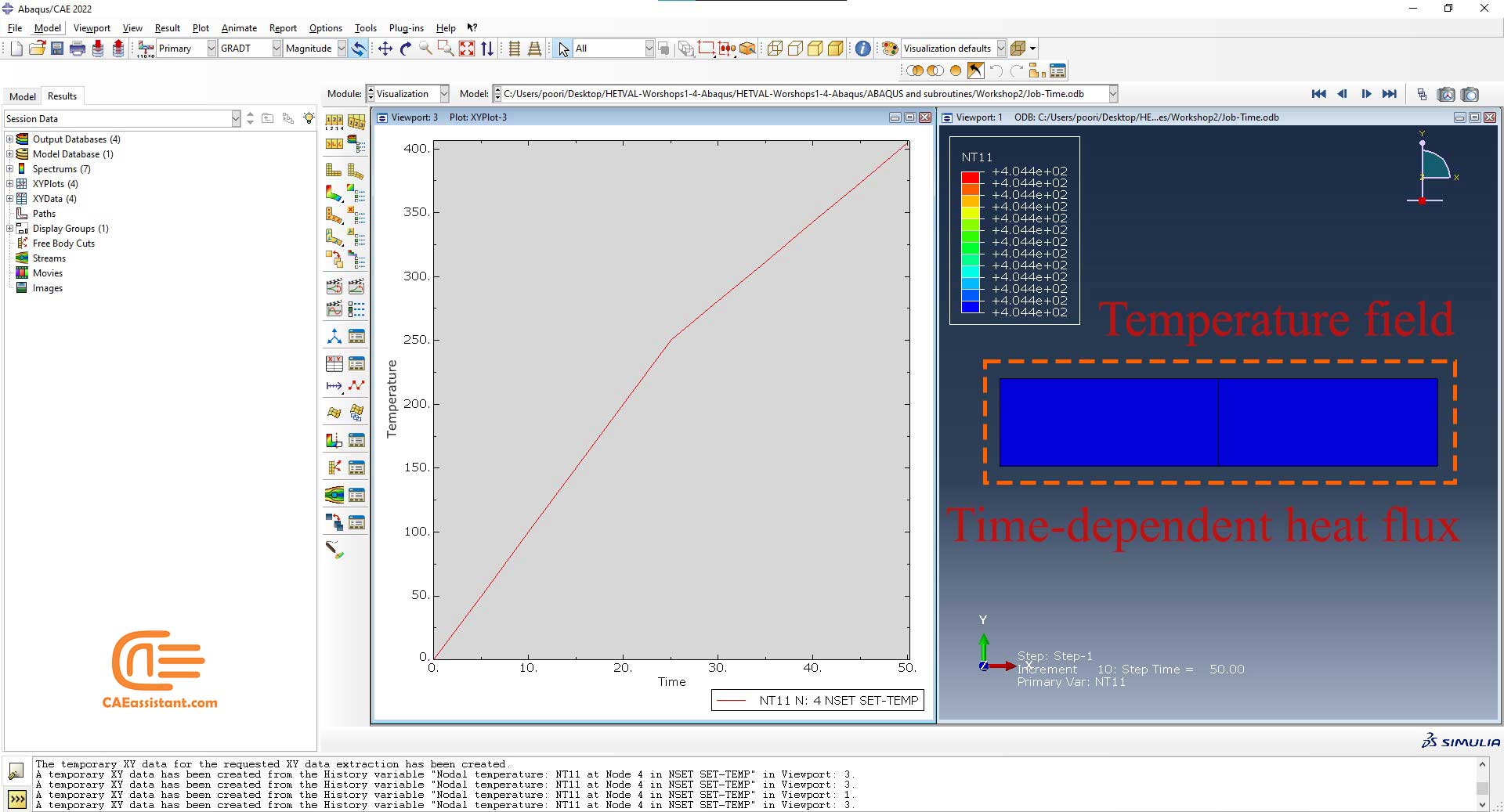

研讨会 2：热通量随时间变化问题的模拟

第二次研讨会以第一次研讨会探讨的问题为基础，引入了一个更为复杂的热通量场景。本次研讨会旨在阐明子程序如何在热通量随时间变化的场景下运行，这种情况在许多实际问题中都很常见。在此背景下，我们将时间作为子程序的输入参数来计算变化的热通量。基于此方法，我们求解了该问题，并将所得结果与解析解进行了比较，以验证其准确性。.

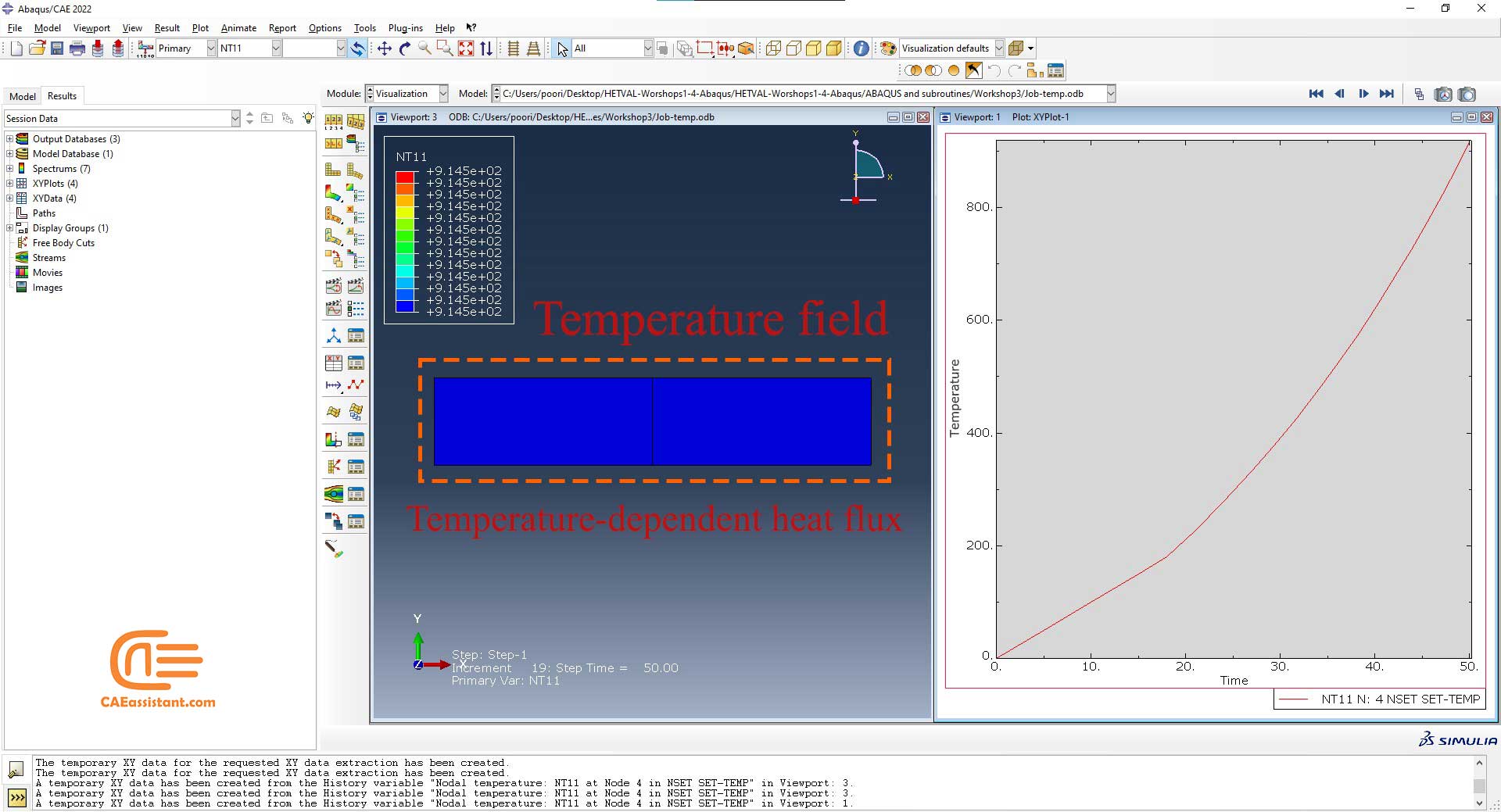

研讨会 3：热通量与温度相关的问题的模拟

在许多实际应用中，热通量是当前温度的函数，并随温度变化。为了演示子程序如何处理这种情况，我们举办了第三次研讨会。在本次研讨会中，我们将重新探讨前几次研讨会中讨论的问题，但这次的热通量条件有所不同。此时，热通量是温度的函数。需要注意的是，本次研讨会的子程序比前几次研讨会的子程序更为复杂；因为当热通量取决于温度时，子程序还需要计算热通量随时间的变化，而这项计算正是在本次研讨会中完成的。我们已经解决了这个问题，并验证了结果，以确保我们解决方案的准确性。.

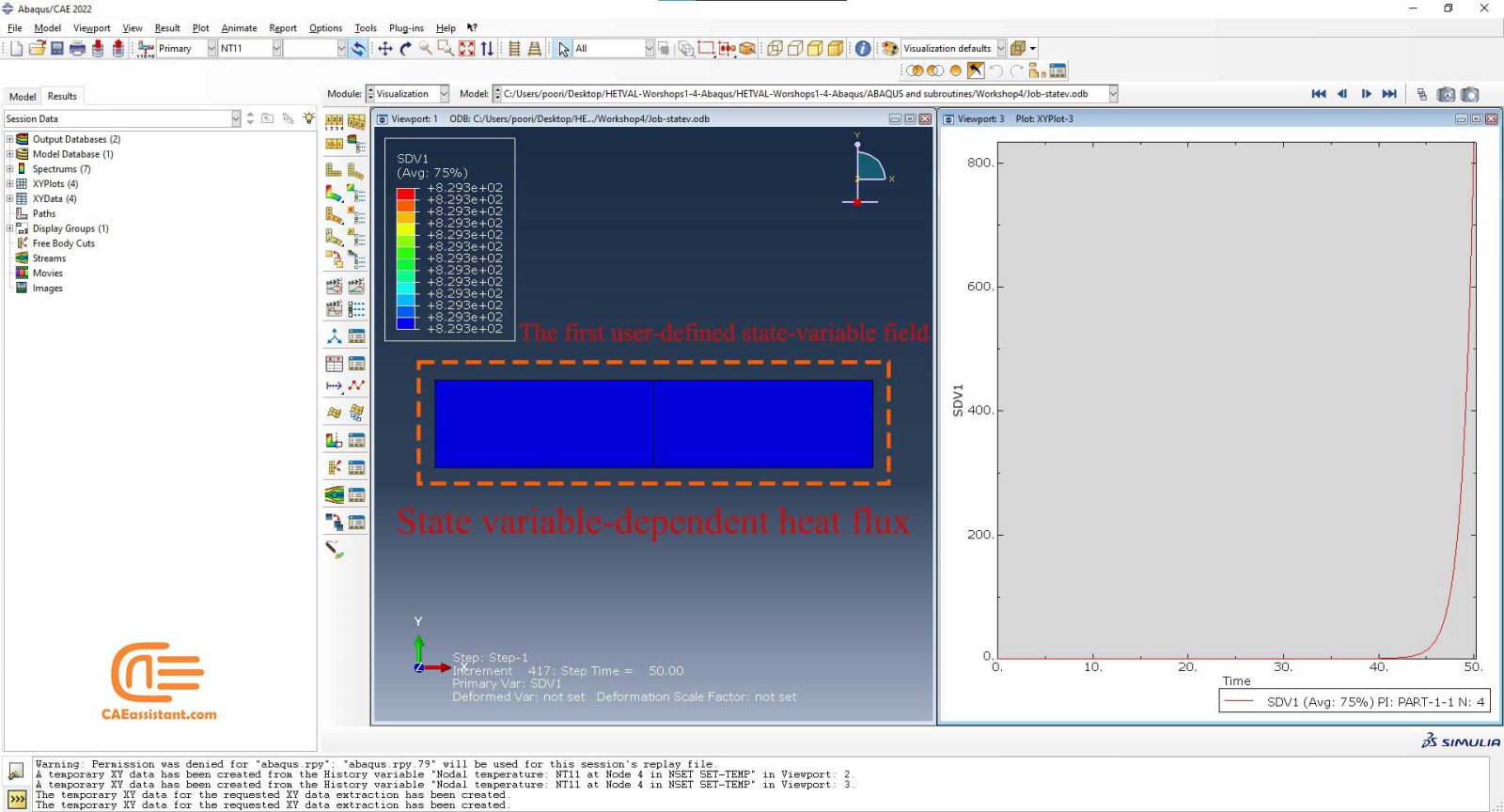

研讨会 4：模拟热通量取决于状态变量的问题

该子程序的一项强大功能是能够将热通量定义为用户自定义状态变量的函数。在求解过程中，我们可以调用这些状态变量，更新它们，并在后续调用中保留其值。这项功能使得我们可以解决涉及损伤、修复程度或其他相关参数等因素的各种问题。为了演示如何解决此类问题，我们在第四次研讨会上探讨了这项功能。在本次研讨会上，我们重新审视了前几次研讨会中提出的问题，但不同之处在于，这次热通量取决于状态变量。我们求解了该问题并验证了结果，以确保程序的准确性和有效性。.

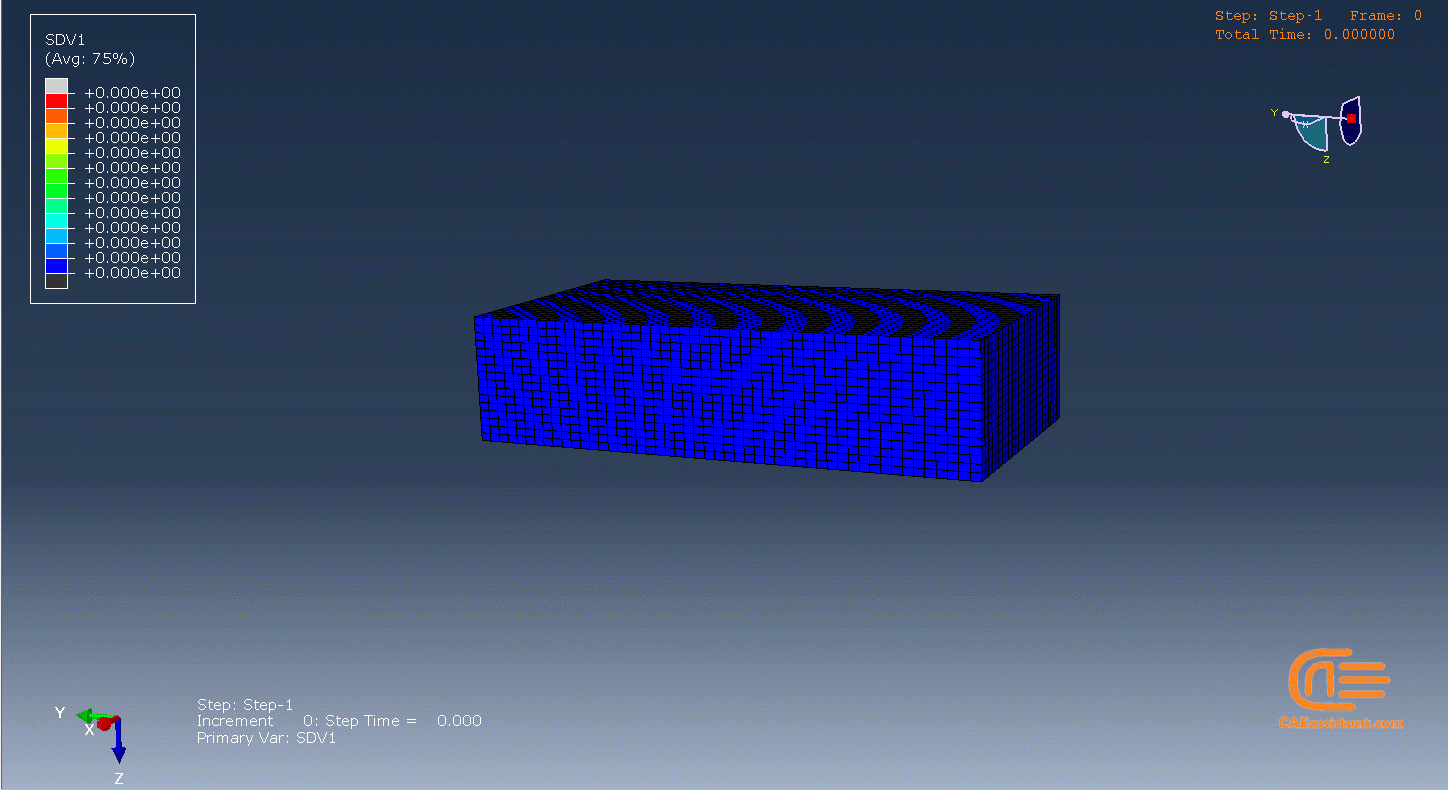

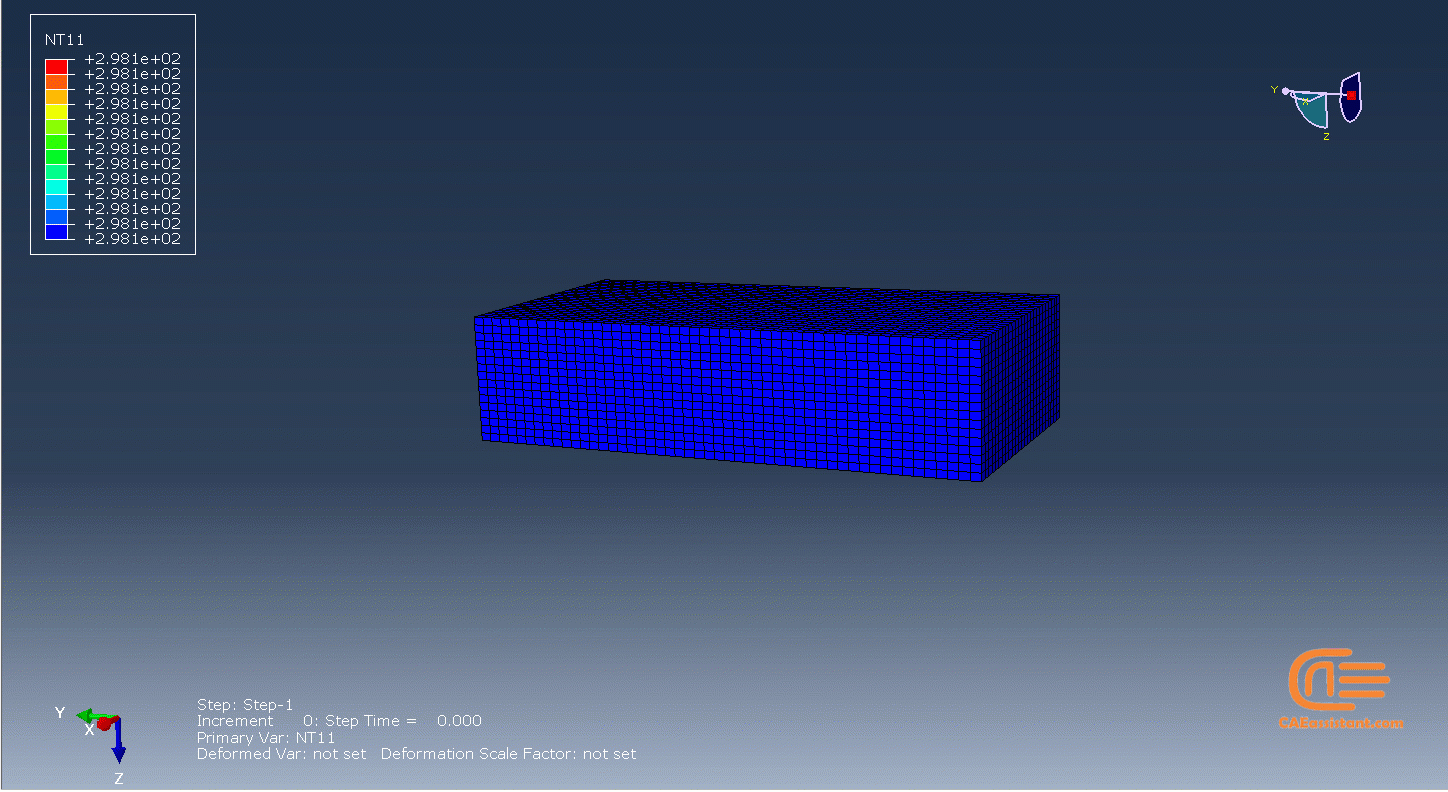

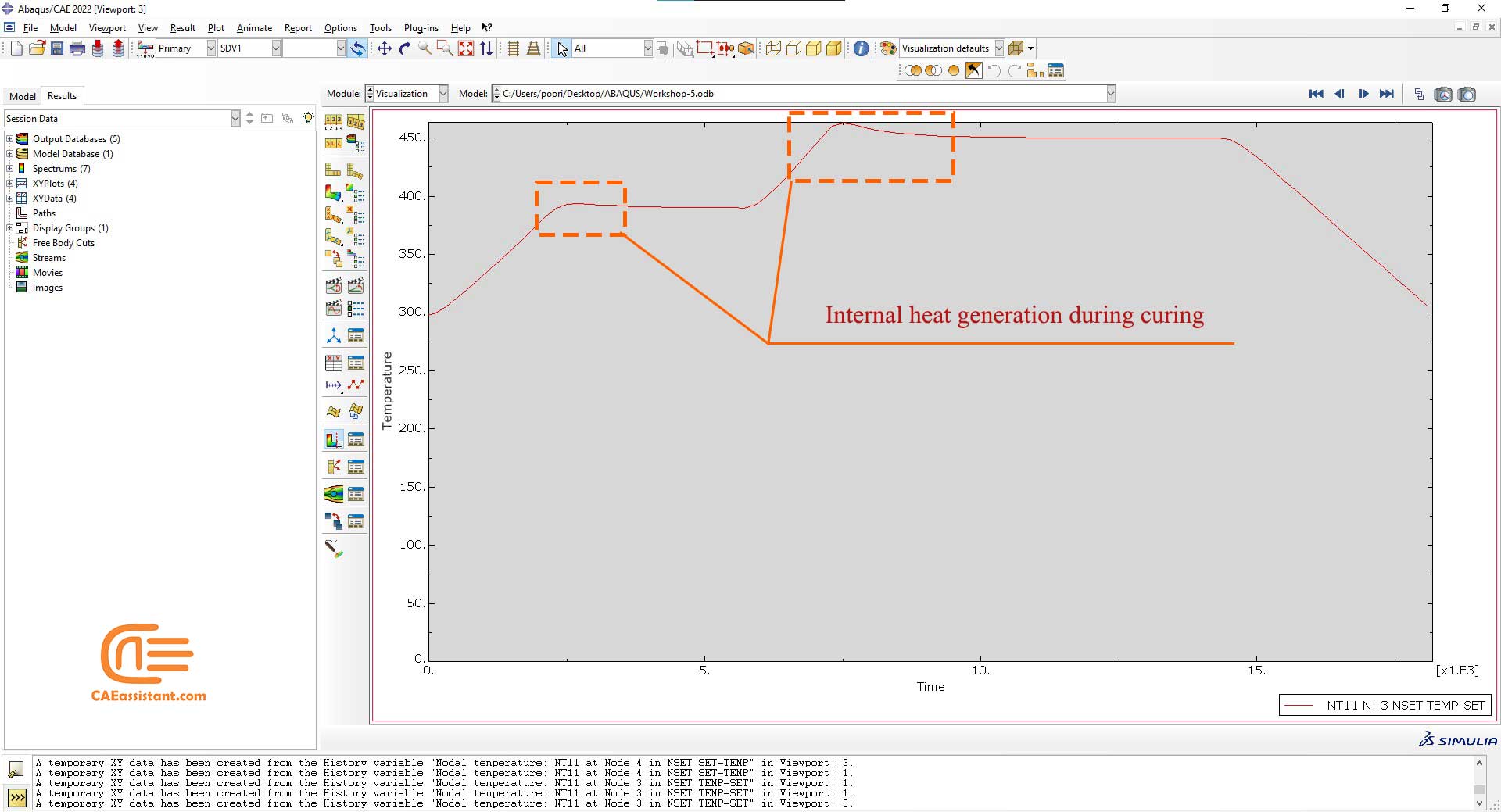

研讨会 5：预浸料层压板固化模拟

最后一个研讨会比之前的研讨会复杂得多，因为它探讨了一个实际场景，以展示如何将 HETVAL 应用于实际问题。在本次研讨会中，我们将模拟纤维增强复合材料层压板的固化过程，这是这些层压板应用于工业生产之前必不可少的步骤。固化过程需要加热以达到复合材料的行业标准，因此是纤维增强复合材料生产中的关键步骤。对该过程进行数值模拟极具挑战性，需要使用热化学耦合模型来计算固化过程中化学反应释放的热量。第五个研讨会将提供使用 Abaqus 和 HETVAL 模拟固化过程的分步指南，以简化这一复杂过程。.

第二课：纤维增强复合材料固化过程的模拟

我们希望您已经从第一课及其研讨会中学到了所有预期内容。然而，在学习第五个研讨会时，您可能会有疑问，例如‘纤维增强复合材料的固化过程是什么？’或者‘什么是纤维增强复合材料，它们有哪些应用？’。我们在第二课中解答了这些问题，第二课分为五个部分。.

什么是纤维增强复合材料（FRC）？

在第二课的第一部分，我们将讨论什么是纤维增强复合材料。纤维增强复合材料由两种不同的成分组成：纤维和基体。纤维提供卓越的强度和刚度，并承受复合材料的大部分载荷。另一方面，基体起到粘结剂的作用，将纤维粘合在一起，有助于在纤维之间分散载荷，保护纤维免受损伤，并确保复合材料的整体结构一致性。这种混合材料的性能优于其任何单一成分。.

纤维增强复合材料以其轻质、耐用和高强度等特性而著称，使其在众多行业中都极具优势。基于这些特性，它们可应用于航空航天、汽车、建筑、运动器材等多个领域。凭借其卓越的性能，纤维增强复合材料已成为当今最具发展前景的材料之一。.

根据所用材料的不同，纤维增强复合材料（FRC）可分为不同类别。常见的基体材料包括聚合物、金属或陶瓷，本文重点介绍聚合物。此外，复合材料还因所用纤维的不同而有所差异，常见的纤维材料包括玻璃纤维、碳纤维和芳纶纤维等。它们的结构多种多样，包括单层或多层结构，并具有单向或多向性能，可根据特定用途进行定制。丰富的成分使其在多个行业中展现出多种性能和应用。.

FRC是如何制造的？

无论分类如何，现代复合材料的生产通常采用两种技术：树脂传递模塑（RTM）和预浸料法。每种技术各有优势。RTM是将树脂注入装有干燥增强纤维的模具中。在压力下进行的树脂注入有助于去除空气并使纤维充分浸润。随后，对模具进行加热以促进树脂固化。.

另一方面，预浸料由增强纤维嵌入树脂基体中，并在受控环境下固化而成。树脂部分固化但尚未完全凝固。在制造过程中，将这些预浸料片材放入模具中，并在高温高压下进一步固化，最终制成成品。这种方法能够精确控制树脂含量，从而获得性能稳定的最终复合材料，并生产出具有卓越机械性能的高质量部件。.

虽然两种技术都使用树脂和纤维增强材料，但关键区别在于树脂的使用方式。两种方法中，复合材料都需要经历压力和温度的循环，使树脂从液态转变为固态。这一关键过程称为固化，对所有应用都至关重要，并且需要极高的精确度。.

目前常用的复合材料固化方法主要有两种：烘箱加热和高压釜固化。高压釜固化法虽然更先进、更精确，但成本也更高。无论是采用烘箱还是高压釜，固化过程都需要精心设计，以保持复合材料的性能和质量，并改善其表面光洁度。因此，固化过程在纤维增强复合材料（FRC）的制造中起着至关重要的作用。.

模拟纤维增强混凝土的固化过程

时间和温度是影响纤维增强复合材料固化质量的基本因素。高质量复合材料通常需要在理想温度下固化数小时才能达到行业标准。然而，延长固化时间会降低生产效率。因此，许多制造商选择在较高温度下缩短固化时间以提高生产速度。但是，这种策略可能会在复合材料中引入残余应力，从而影响其整体质量。因此，优化固化工艺以平衡质量和时间至关重要。数值模拟是一种实现这种优化的经济有效的方法。.

在模拟固化过程中，固化度是决定材料固化程度的关键参数。固化度受材料内部热传递方式的影响。其复杂性在于存在两个热源：外部热源和基体内部化学反应产生的内部热源。内部热源与固化度密切相关。因此，研究这种行为需要热化学模型。此外，总应变包括机械应变、固化收缩应变和热膨胀。因此，准确预测应力场和应变场需要热力学模型。.

热化学模型需要同时包含传热方程和固化动力学方程，才能精确描述固化过程。在固化动力学方程中，固化速率决定热通量，而该速率会根据所使用的特定复合材料而变化。因此，单一方程无法普遍适用于所有材料。尽管如此，现有的热化学模型都采用了傅里叶热传导定律和能量平衡定律。请注意，为了简化本软件包，我们忽略了固化过程中的机械场。因此，仅考虑化学反应产生的热量释放。.

阅读更多： Abaqus传热

本课如何进行模拟

由于复合材料性能的差异，热化学模型是可变的，且没有统一的标准。因此，在一节课中探讨所有这些模型是不切实际的。然而，在本课程中，我们选择了一种常见的复合材料类型：AS4/3501-6 多向碳/环氧预浸料进行模拟。我们将在此解释专门针对该特定材料定制的热化学模型。该模型将用于模拟固化过程，并提取固化度、复合材料内部温度分布等参数。我们将使用配备 HETVAL 子程序的 Abaqus 软件来定义和实现该模型。.

本课所需的子程序

由于固化问题的复杂性，仅依靠 Abaqus 进行模拟是不够的。为了克服这一局限性，我们将 Abaqus 子程序集成到我们的方法中。例如，HETVAL 子程序用于管理化学反应产生的热通量，而 DISP 子程序用于定义固化循环。通过利用这些子程序，我们可以在 Abaqus 框架内模拟复杂问题。此外，通过学习本软件包提供的课程，您将掌握编写此类子程序所需的基本知识。.
