纤维增强混凝土梁 | Abaqus 模拟

引言 | 纤维增强复合材料概述

工程师将纤维系统地掺入混凝土基体中，制成纤维增强混凝土（FRC）。掺入纤维的主要优势在于能够减轻混凝土固有的脆性，使其转变为更具延展性的材料。纤维可以阻止裂缝扩展，从而提高结构的整体耐久性和使用寿命。这一特性使得FRC特别适用于承受动态荷载、重型交通或恶劣环境的结构。考虑到所有这些优势，对FRC梁进行精确的建模和分析需要丰富的经验，并且是达到预期性能的必要条件。.

纤维增强混凝土试件的应用

纤维增强混凝土（FRC）因其在结构应用中的卓越性能而广受工程师认可。如今，FRC广泛应用于工业厂房地面和路面的建设。此外，FRC的高耐久性和抗裂性使其适用于交通繁忙区域。FRC还能提高桥面和隧道的抗冲击性能。在这些应用中，材料必须承受恶劣的环境条件和反复的荷载循环。最后，在地震多发地区，FRC增强的延展性可提供额外的安全裕度。.

分析FRC的弯曲行为

混凝土的抗弯性能是结构设计中的关键因素。对于梁和板等构件而言，弯曲是其主要应力模式，因此混凝土的抗弯性能尤为重要。对于纤维增强混凝土（FRC）而言，纤维的存在使得材料在弯曲荷载作用下的响应更加复杂。抗弯强度和刚度是衡量材料抵抗变形和破坏能力的关键指标，因此也是混凝土结构设计和分析中不可或缺的参数。准确分析抗弯性能对于预测FRC结构在实际工况下的性能至关重要。.

分析弯曲行为的挑战

分析纤维增强混凝土（FRC）梁的弯曲性能极具挑战性。其难点在于开发能够精确模拟纤维与混凝土基体之间复杂相互作用的模型。此外，FRC梁中从未开裂截面到完全开裂截面的过渡过程尤其难以建模。Abaqus是一款功能强大的工具，能够解决数值模拟中的诸多局限性。因此，本项目采用Abaqus来分析FRC梁。.

使用Abaqus分析FRC试件

Abaqus 为模拟复杂的物理现象提供了一个强大的平台。应用于混凝土试件时，它在捕捉材料的复杂行为方面展现出不可估量的价值。该软件提供多种本构模型，例如混凝土损伤塑性模型，能够精确地表征混凝土的非线性应力-应变响应。它支持通过引入钢筋单元来模拟钢筋混凝土结构。通过精细的校准和验证，Abaqus 可以提供关于混凝土构件结构性能的宝贵信息，从而辅助设计、优化和失效预测。.

本软件包中使用的Abaqus模型详情

材料模型

本软件包采用混凝土损伤塑性（CDP）模型来描述纤维增强混凝土（FRC）梁的非线性行为。该模型同时考虑了非线性拉伸和压缩行为。对于压缩应力，模型中定义了损伤参数。然而，该模型并未考虑拉伸损伤。对于嵌入混凝土中的钢筋，我们定义了一个不考虑硬化的塑性行为模型。该方法在保持模型简洁性的同时，能够精确地捕捉钢筋的非线性行为。我们分析了不同纤维含量的试件，所有这些试件都将在后续论文中进行实验研究。然而，为了简化起见，我们采用了一个统一的混凝土和钢筋行为模型。.

“混凝土抗压强度和抗拉钢筋配筋率对纤维混凝土梁抗弯性能的影响”

步骤定义

在 Abaqus 中，有两种常用的求解器可用于解决这个问题：静态求解器和显式求解器。显式求解器在求解此类非线性问题时限制较少。另一方面，静态求解器虽然可能遇到收敛性问题，但能提供更可靠的结果。因此，我们选择静态求解器以确保获得更可靠的结果。.

定义交互作用

由于纤维增强混凝土试件被假定为均质材料，因此无需定义混凝土与钢纤维之间的相互作用。然而，钢筋与混凝土之间的相互作用必须加以定义。为此，我们在Abaqus CAE中使用了嵌入式相互作用类型。.

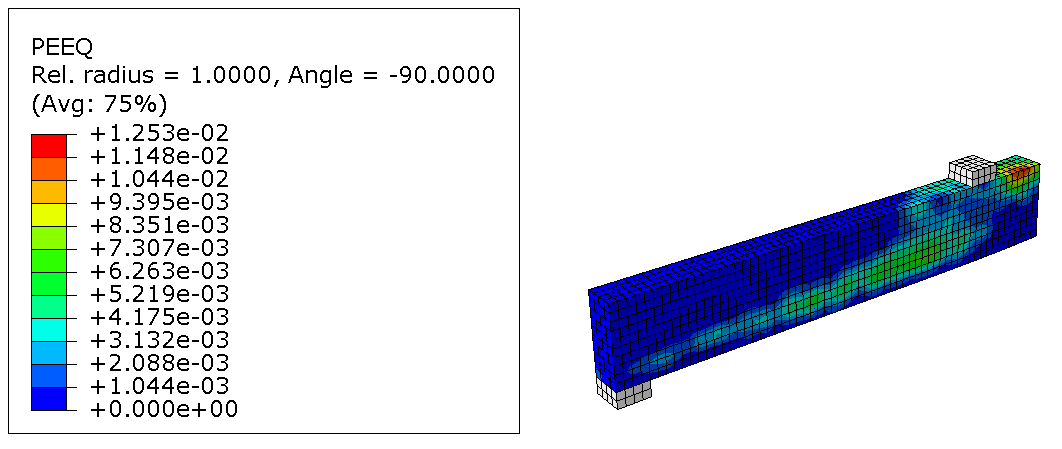

模型概述

提供的 Abaqus 模型可用于在三维空间中分析 FRC 梁，从而全面展现梁在荷载作用下的性能。借助这些模型，工程师和研究人员无需进行大量的物理试验即可对 FRC 梁进行详细分析。仿真结果能够准确预测梁的行为，有助于优化设计并确保结构满足所需的性能标准。.

结果

您可以从建模文件中提取的关键结果包括：

1. 纤维含量的影响：在混凝土基体中加入钢纤维可显著提高梁的抗弯强度和刚度。这一结果凸显了纤维含量在决定纤维增强混凝土梁整体性能方面的重要性。.
2. 混凝土抗压强度的影响：较高的混凝土抗压强度可提高梁的抗弯刚度。因此，添加纤维有助于减轻此类材料通常存在的脆性，从而改善结构性能。.
3. 受拉钢筋配筋率的影响：受拉钢筋配筋率对纤维增强混凝土梁的抗弯性能起着至关重要的作用。模型表明，随着钢筋配筋率的增加，梁的承载能力和刚度也随之提高。.

由此产生的问题是，如何确保这些模型的可靠性。请放心，我们已经对它们进行了验证。为此，我们提取了载荷-挠度曲线，并将其与以下论文中提供的实验结果进行了比较。图 1 显示了其中一个模型的比较结果。.

“混凝土抗压强度和抗拉钢筋配筋率对纤维混凝土梁抗弯性能的影响”

图 1 载荷-挠度曲线的验证

这些研究成果对于从事纤维增强混凝土（FRC）结构设计和分析的工程师和研究人员来说具有不可估量的价值。能够准确预测FRC梁在各种条件下的性能，有助于提高设计效率和可靠性，最终打造出更安全、更耐久的结构。.
