不同攻角下的翼型仿真 | Ansys Fluent

翼型模拟：工业界的一项重要流程

翼型仿真在现代工业应用中至关重要，尤其是在发电和航空领域。在发电领域，涡轮叶片（本质上是翼型）在将各种能量形式转化为机械能方面发挥着关键作用。在航空领域，翼型是产生飞行所需升力以及优化机翼角度以实现高效着陆的基础。攻角是影响翼型性能的关键参数，它会影响诸如压缩机失速等现象。我们的培训课程深入探讨了攻角变化对升力和阻力系数的影响，使学员能够全面理解翼型的行为。.

我们能否自动进行模拟？

上述问题的答案是肯定的！我们可以自动进行模拟。但这究竟意味着什么呢？

这意味着，当您想要多次更改某些参数（例如入口速度、角速度或几何参数，例如物体的高度或几何体的旋转角度，例如我们的翼型）时，可以通过将 Fluent 与 MATLAB 连接来实现自动操作。您只需向 MATLAB 提供所需的输入，MATLAB 会将其导入 Fluent 并自动运行仿真。之后，您可以导出所需的输出，例如 100 次仿真中温度沿某条线的变化。.

我们将如何使用 Ansys Fluent 软件？ | 翼型仿真 Ansys

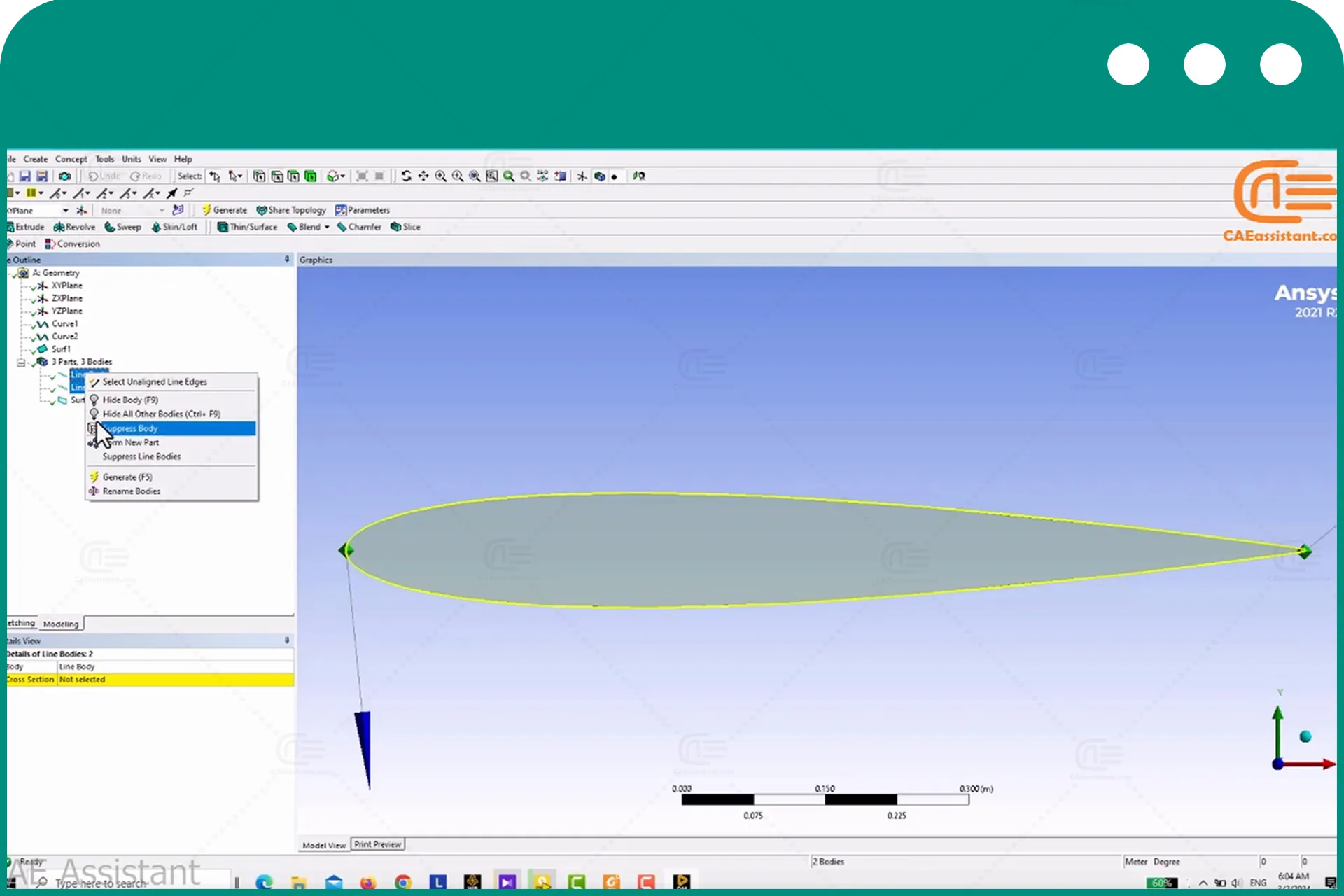

首先，我们下载特定翼型（NACA 0012）的坐标文件。之后，我们需要调整坐标文件，将其拆分为大写和小写两部分，分别对应翼型的上弧和下弧。然后，我们将调整后的坐标文件导入到设计建模软件中，并进行一些操作以创建翼型域和流体域。在此步骤中，我们创建“攻角”参数。完成设计过程后，接下来需要创建具有可接受质量的合适网格。.

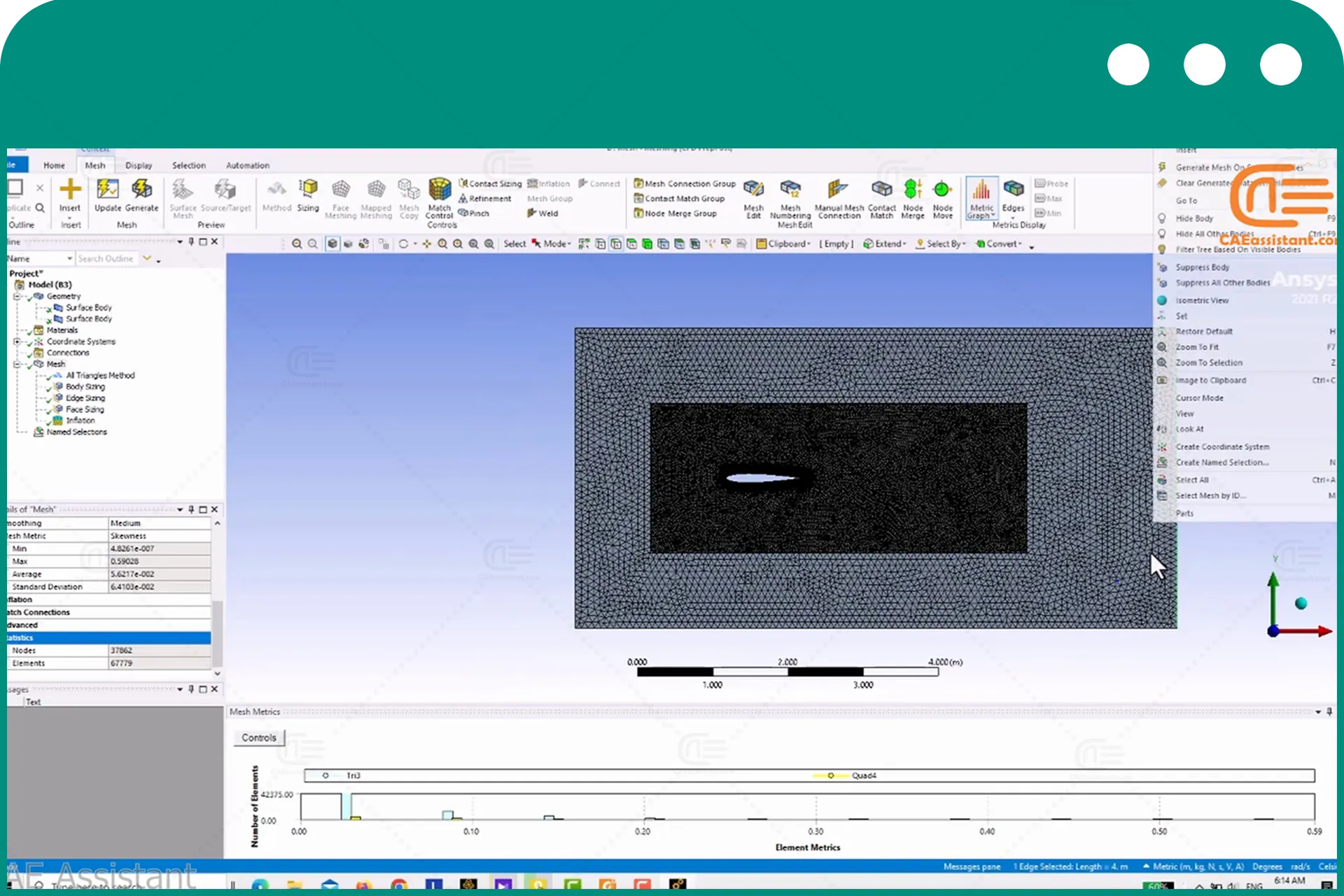

在设计阶段，我们会采取措施防止网格质量下降。网格质量下降是指网格边缘过于尖锐。我们将流体域划分为内域和外域，内域的网格尺寸更小，因为该区域的变量散度较高。网格划分完成后，我们会检查网格质量参数，例如偏度和正交质量。正交质量必须大于 0.1，偏度必须小于 0.7。网格创建完成后，我们启动 Fluent 软件，开始翼型仿真。我们设置了常规参数并选择了合适的湍流模型。.

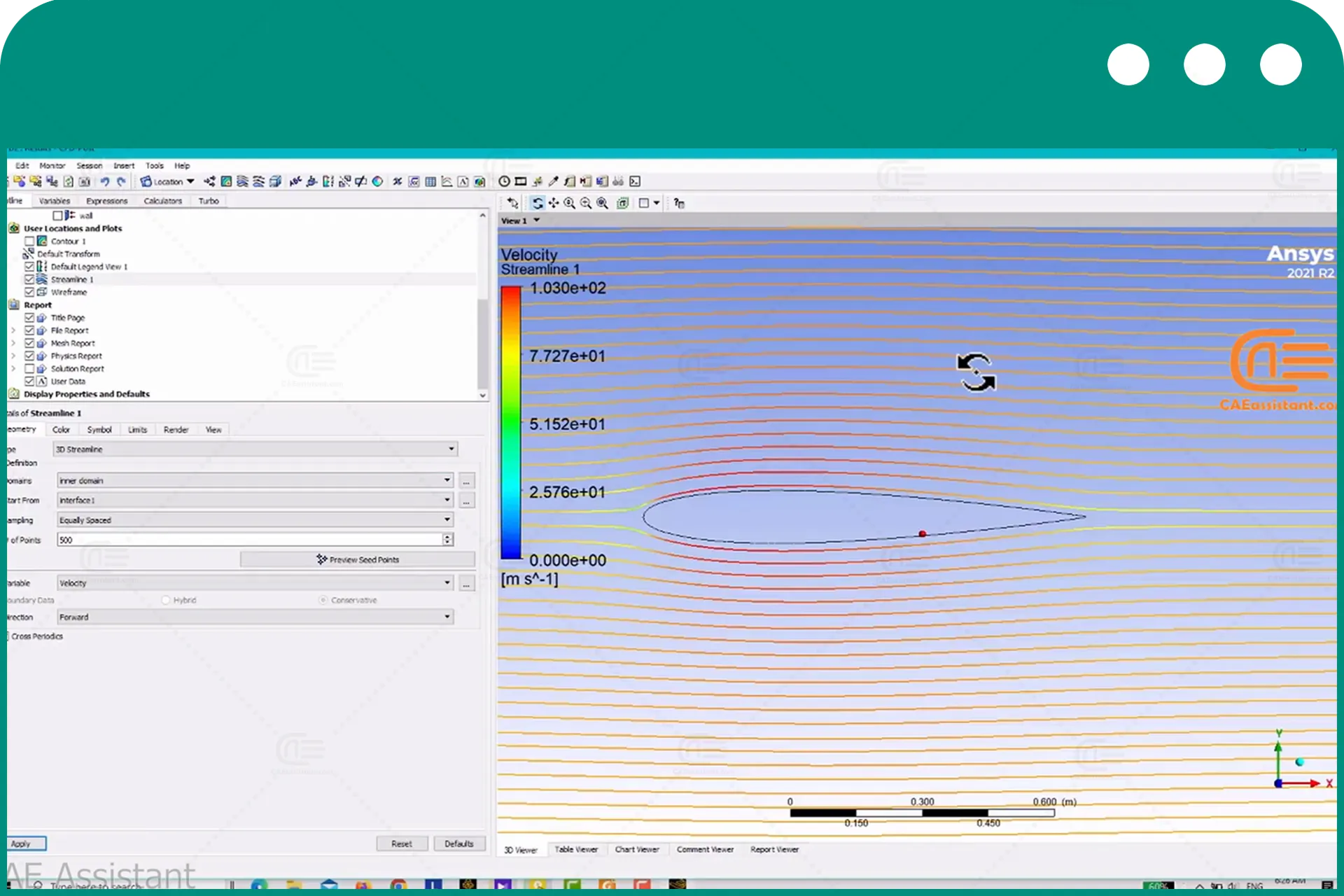

现在需要设置边界条件和初始条件，但由于我们的问题是稳态问题，因此没有初始条件。现在我们可以运行第一次仿真（使用 Ansys 进行翼型仿真）。达到收敛条件后，我们必须检查翼型壁面的 y+ 值。在我们的仿真中，y+ 的合适范围取决于某些湍流模型（例如 k-ε 模型）中的壁面函数。但在一些没有壁面函数的湍流模型中，y+ 的合适范围是小于 1 的所有数值。如果 y+ 值不在所需范围内，我们必须返回网格划分过程并更改网格划分条件。更改网格后，我们进行最终仿真，并且必须确保 y+ 值正确，因此我们再次检查该值。现在我们可以创建对我们重要的输出参数。之后，我们可以启动 CFD-Post 进行后处理。我们可以看到速度等值线、压力等值线以及流线。.

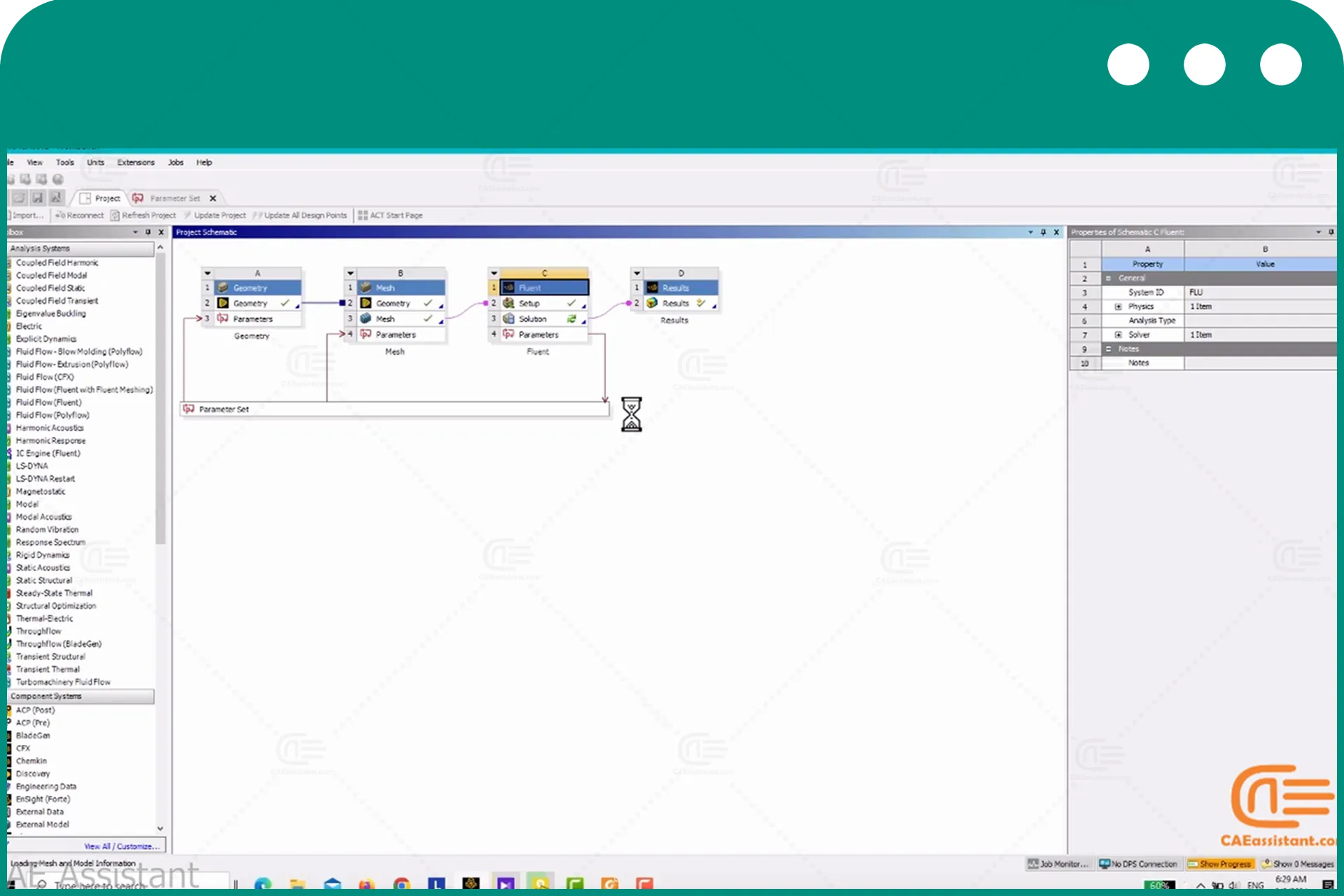

现在我们需要将 Ansys Fluent 与 MATLAB 连接起来。我们通过记录日志文件来实现这一过程。日志文件创建完成后，我们会对其进行修改，使其符合要求。.

我们将在MATLAB中做什么？

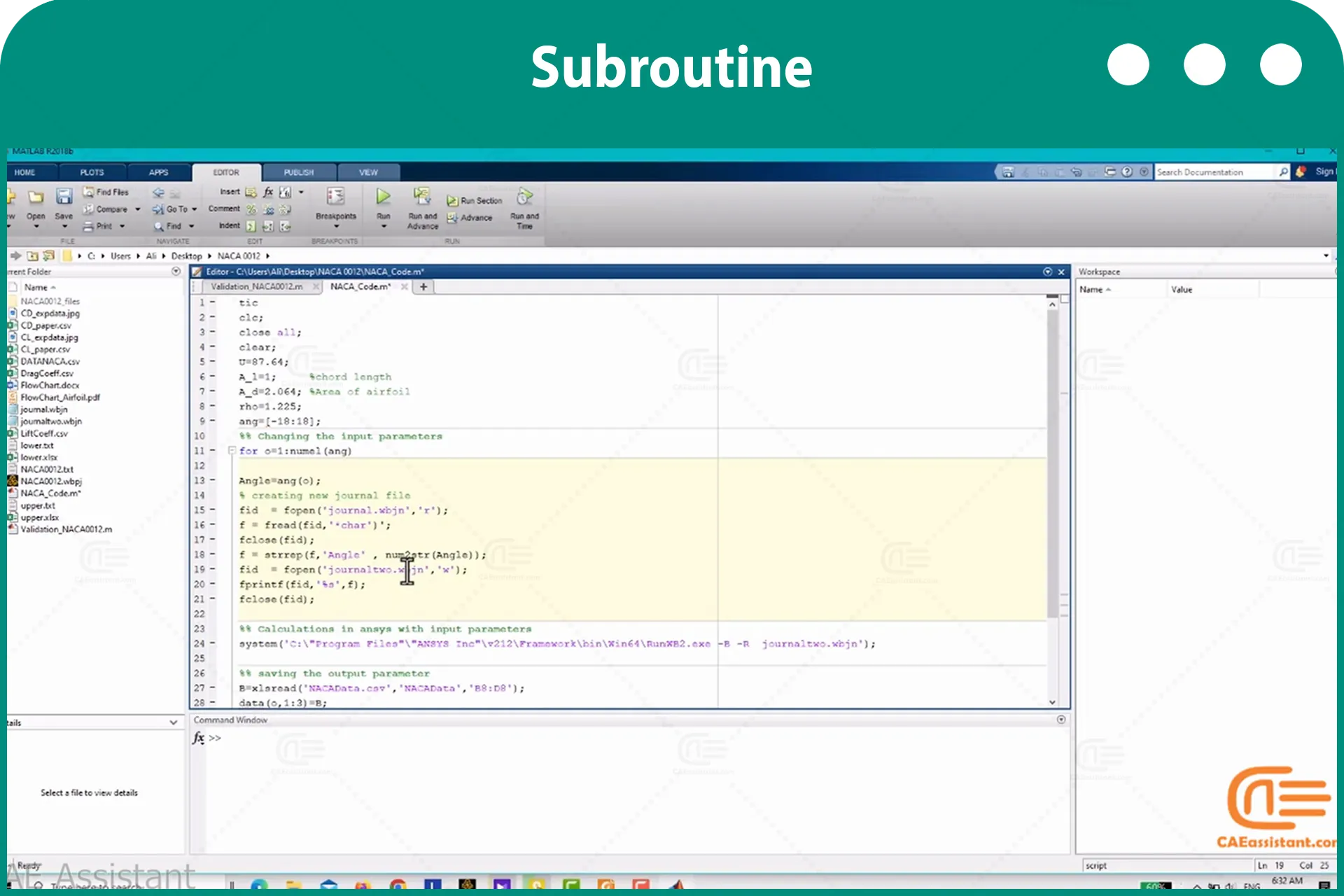

我们准备了一段通用的 MATLAB 代码，您可以将其用于您自己的仿真或优化过程。我们会根据我们的仿真需求对 MATLAB 代码进行个性化调整。观看本教程后，您可以自行创建日志文件并运行 MATLAB 代码，进行您自己的翼型仿真或优化。现在，您可以运行 MATLAB 代码并获取输入变量的预期输出结果。之后，我们将提供 NASA 报告图表，包括‘攻角’与‘升力系数’以及‘升力系数’与‘阻力系数’的关系图。此外，您可以保存每次仿真的输出参数，计算升力系数和阻力系数，并根据仿真数据绘制图表，然后与 NASA 数据进行比较。.

如果您想了解 Ansys Fluent 的其他示例，请查看以下内容： 使用 Ansys Fluent 进行混合罐模拟（2D 和 3D）
