Abaqus中的火灾分析

Abaqus火灾分析

火灾分析是评估结构在火灾条件下性能的关键过程。它利用计算机模型模拟热量和火焰对材料和结构的影响。火灾分析通常包括两个主要步骤：传热分析，用于估算热量在结构中的传播；以及结构分析，用于考虑热量和机械载荷的影响。火灾分析的目标是评估结构在实际火灾场景中的响应，并制定有效的策略来提高其耐火性和安全性。.

火灾分析的重要性在于它能够识别建筑物在火灾条件下的潜在弱点和脆弱性。通过评估建筑物在火灾中的表现，工程师可以设计并实施措施来提高其耐火性和安全性。火灾分析对于建筑物、桥梁和其他结构的设计和评估至关重要，以确保它们能够抵御火灾威胁，保护人身和财产安全。.

Abaqus中的火灾分析

在 Abaqus 中，火灾分析通常包含两个主要步骤：(i) 热传递分析，用于估算结构中的热传播；(ii) 结构分析，考虑热载荷和机械载荷的影响。Abaqus 提供一系列分析工具和功能，用于模拟火灾条件下复杂的结构和热行为，例如温度相关的材料属性、热传递模型和边界条件。Abaqus 中的火灾分析广泛应用于建筑物、桥梁和其他结构的设计和评估，以确保其耐火性和安全性。您可以阅读研讨会介绍了解更多信息。.

研讨会1：混凝土梁火灾分析

本教程探讨了在Abaqus温度和应力分析软件中对混凝土梁进行模拟火灾分析。混凝土导热系数低，因此在钢筋混凝土结构中，混凝土保护层在火灾中起到保护钢筋的作用。通常，混凝土建筑在实际火灾事故中表现良好，倒塌事故很少发生。30多年来，研究人员一直致力于模拟钢筋混凝土在火灾下的行为。建模过程包括两个步骤：（i）定义实际的火灾暴露边界条件和混凝土的传热特性，以估算构件不同位置和时间间隔内的热传播；（ii）分析构件的结构和力学性能，同时考虑热载荷和机械载荷的共同作用。混凝土梁采用三维实体模型进行建模。.

初始模拟包括使用传热步骤来模拟火灾条件和温度分析。热分析中使用了热物性参数，并根据温度图将火灾条件应用于梁的底面，模拟时间为两小时。热模拟完成后，可以获得包括节点温度和热通量在内的所有结果。.

在第二次模拟中，考虑了混凝土损伤塑性（CDP）数据，该数据与温度相关。弹性模量和膨胀模量也与温度相关，并被纳入考虑以反映热效应。通过使用与温度相关的弹性模量、膨胀模量和CDP模型，可以将火灾情况下热模拟产生的温度转化为应力和应变。结构分析采用一般静态步骤建模，并对收敛模型进行了一些修改。梁的两端施加固定边界条件。然后，将热分析结果传递到结构模型进行分析。.

模拟结束后，可以获得应力、应变、塑性应变、位移等各种结果。这些结果是火灾分析过程中温度升高的结果。.

研讨会2：钢筋混凝土梁的火灾模拟

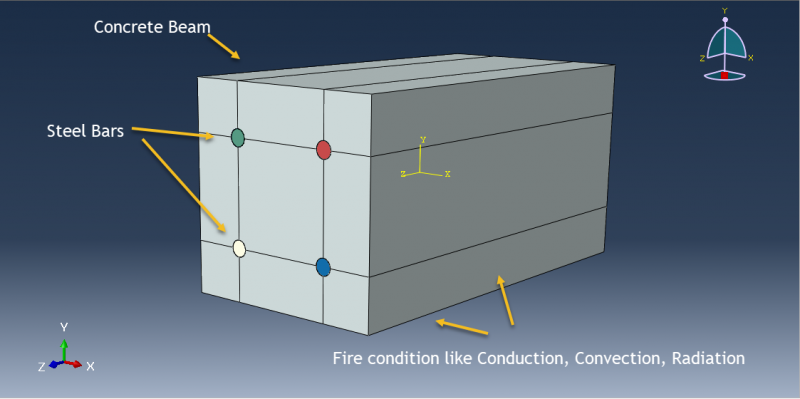

本教程重点介绍如何使用 Abaqus-Thermal 分析软件对钢筋混凝土梁（由混凝土和钢筋组成）进行火灾模拟。混凝土梁和钢筋均被建模为三维实体。为了在分析过程中考虑钢筋的热传递，必须使用实体单元，因为线框单元和桁架单元无法处理热传递。.

为了模拟混凝土在火灾条件下的行为，必须使用合适的材料。为此，需要用到与温度相关的比热容和导热系数。同样，钢筋也需要用到比热容和导热系数。选择一个持续两小时的传热阶段，并应用三种传热方法。首先选择对流方法，将火灾条件视为薄膜条件，并应用火灾温度振幅。其次，对混凝土梁表面施加辐射，并考虑钢筋与混凝土梁之间的热传导。梁的两端设置固定边界条件，并赋予整个模型初始温度。为了获得精确的结果，网格划分应足够精细。.

模拟完成后，即可获得各种结果，包括节点温度、单元温度、混凝土梁温度升高情况、钢筋温度分布情况等等。.

看看会很有帮助 Abaqus 文档 要理解为什么在没有任何辅助工具的情况下启动 Abaqus 仿真会如此困难 Abaqus教程.

此外，如果您需要了解有关有限元法 (FEM) 的一些信息，请访问这篇文章： “有限元方法简介 | 有限元分析”. 如果您不知道哪个版本的 Abaqus 软件适合您，别担心！本文将为您提供有关 Abaqus 版本的信息： “如何下载 Abaqus？| Abaqus 学生版和商业版” . 需要注意的是，在使用 Abaqus 进行仿真时，务必注意输入数值的单位。没错！Abaqus 本身没有单位，但您输入的数值必须使用一致的单位。您可以了解更多相关信息。 Abaqus中的单位制。.
