Abaqus中的水力成形模拟

研讨会 1：基于 SPH 方法的水压成形模拟

液压成形是一种特殊的金属成形工艺，能够对钢、不锈钢、铜、铝和黄铜等多种金属进行成形。它利用高压流体对金属进行成形，是一种比模压成型更经济高效的替代方案。液压成形主要分为板材液压成形和管材液压成形两大类。板材液压成形使用单个模具和一张金属板材。板材在高压水的作用下被压入模具，从而形成所需的形状。而管材液压成形则使用两个模具，将装有管材的模具进行扩径。.

液压成形取代了传统的冲压成型工艺，即先冲压两个独立零件再焊接在一起。它无需焊接，从而提高了制造效率，并能够制造出复杂的形状和轮廓。液压成形零件具有诸多制造优势，包括无缝连接、更高的强度以及能够保持高质量的表面以利于后续精加工。与传统的冲压焊接零件相比，液压成形零件重量更轻、单位成本更低，并且具有更高的刚度重量比。此外，液压成形可以简化零件的单阶段生产流程，从而节省人工、模具和材料。本教程将重点介绍板材液压成形工艺。.

本模拟中的板材由铝制成，水的行为采用Us-Up状态方程进行建模。模拟采用动态显式步进法，并考虑了表面接触。为了模拟水的行为，使用了光滑粒子流体动力学（SPH）方法。在模拟中，冲头进入水中，使水对板材施加较大的压力。经过一段时间后，板材发生明显的变形，表明成形过程正在进行。.

研讨会 2：基于时间-压力曲线的板材电液成形模拟

本模拟研究重点在于利用Abaqus软件，采用时间-压力曲线对钣金电液成形进行有限元模拟。钣金成形工艺是指在不去除任何材料的情况下，通过施加力来改变钣金件的几何形状。这种力会使金属发生超过其屈服强度的塑性变形，从而实现弯曲或拉伸成复杂形状而不发生断裂。传统的钣金成形工艺包括弯曲、辊压成形、深拉延和拉伸成形。.

然而，技术的进步催生了高应变速率成形工艺，例如爆炸金属成形、电磁脉冲成形和电液成形。这些工艺利用不同能量源产生高压脉冲。在本模拟中，坯料被表示为具有弹塑性材料特性的三维壳体零件。.

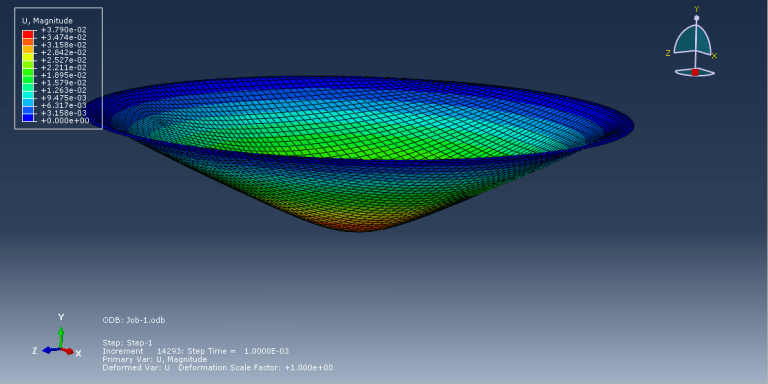

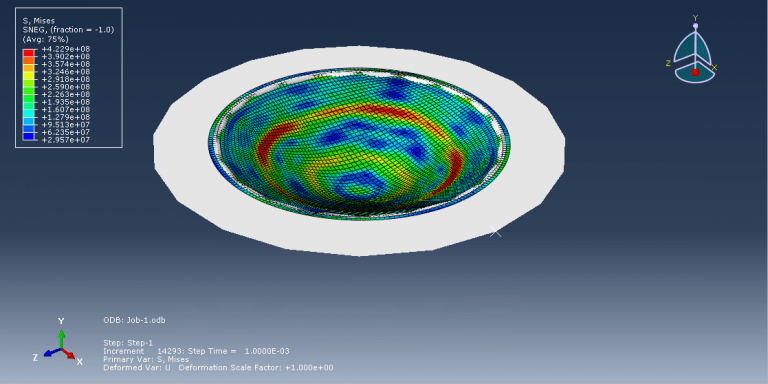

本仿真验证了论文中的结论，仿真结果与论文的研究结果吻合良好。仿真采用动态显式步骤，并考虑了面面接触。压力脉冲采用时间-压力曲线进行建模。在整个仿真过程中，穹顶的最大位移与论文中的结果一致。.

看看会很有帮助 Abaqus 文档 要理解为什么在没有任何辅助工具的情况下启动 Abaqus 仿真会如此困难 Abaqus教程.
