低速冲击模拟

研讨会 1：混合芯夹层结构的低速冲击模拟

芯材夹层结构采用环氧树脂-玻璃纤维增强面板和铝合金芯材制成。这种设计理念使得夹层结构能够在优化其比弯曲刚度和强度的同时，增强其能量吸收能力。为了模拟复合材料在冲击过程中的行为，, 哈辛失效准则 已采用该方法。显式分析方法被认为适用于此分析，尤其适用于夹芯板在冲击过程中发生坍塌的情况。.

研讨会2：碳纤维增强复合材料条带加固钢筋混凝土板的低速冲击模拟

本教程利用Abaqus软件，探讨了采用碳纤维增强聚合物（CFRP）条带加固的钢筋混凝土（RC）板在低速冲击下的性能。钢筋混凝土板广泛应用于建筑工程中，其设计目的是承受垂直方向的静载荷和动载荷。然而，设计过程中往往忽略了冲击等脉冲动载荷的影响。尽管人们对钢筋混凝土板的冲击响应机制尚未完全了解，但由于其在各种应用中的重要性，该领域的研究仍在继续。这些应用包括用于承受诸如落石、车辆或船舶与建筑物、桥梁或海上设施碰撞等意外事故的钢筋混凝土结构，以及用于军事防御工事或核设施等高威胁或高风险环境的结构。因此，人们已投入大量精力来开发能够提高钢筋混凝土结构抗冲击性能的设计方法。.

本研究中，混凝土板采用混凝土损伤塑性（CDP）材料模型进行三维建模。碳纤维增强复合材料（CFRP）条带则采用具有弹性特性的三维壳体模型，并结合哈辛损伤准则进行建模。钢筋则采用弹塑性材料模型进行线材建模。.

该模拟采用动态显式步骤，并考虑了面面接触。混凝土与碳纤维增强复合材料（CFRP）之间的接触被视为理想接触，并对混凝土内部的钢筋施加了嵌入区域约束。板的边界条件固定，刚体被赋予初始速度。模拟中使用的网格对拉伸和压缩损伤的扩展以及其他结果均有积极影响。.

研讨会3：玻璃纤维铝层压板的低速冲击模拟和损伤评估

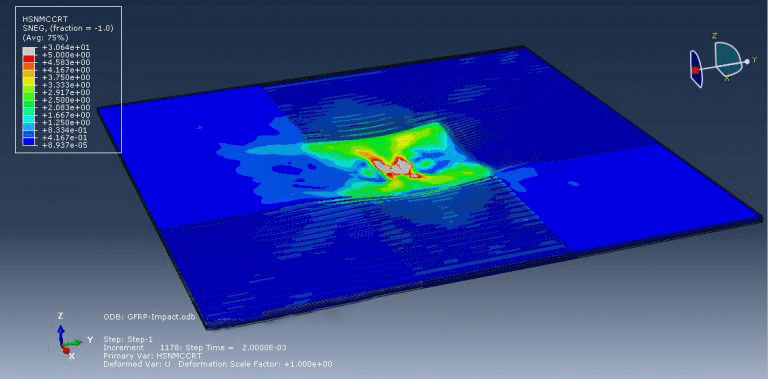

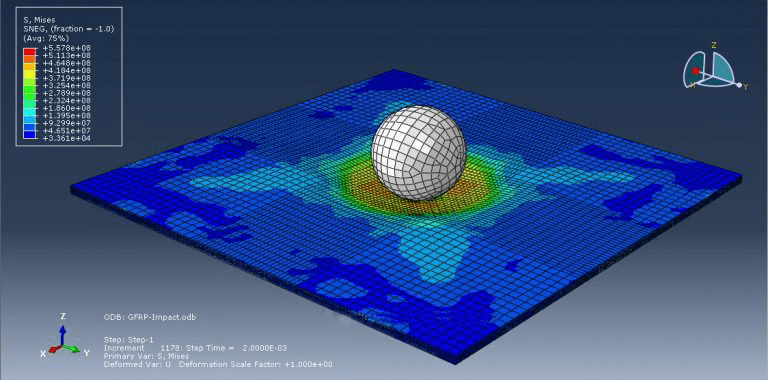

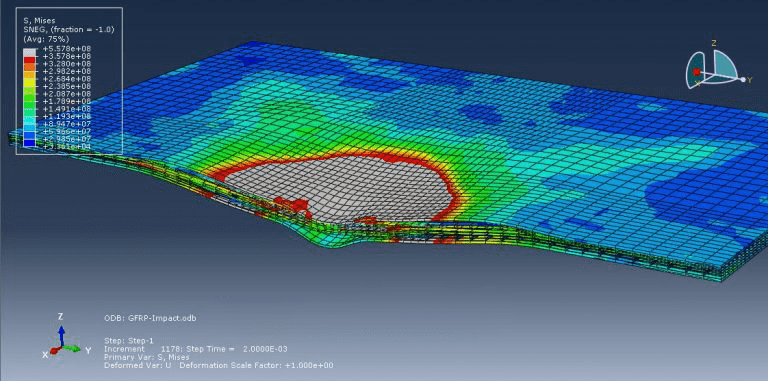

本教程探讨了如何使用 Abaqus 软件模拟玻璃纤维铝层压板 (GLARE) 在低速冲击下的响应及其损伤机制。GLARE 是一种常用于飞机结构的材料，经常会受到低速冲击。本研究旨在分析 GLARE 在单次和重复低速冲击下的动态响应和损伤机制。模拟中，GLARE 的上下两层由铝板构成，中间夹有四层玻璃纤维板。.

为了预测刚性弹丸对铝板造成的变形和损伤，本文采用了Johnson-Cook塑性损伤模型。对于玻璃纤维，则采用工程弹性常数和专门针对纤维的Hashin损伤准则进行描述。动态显式方法适用于此类分析。在接触区域，引入了内聚力来考虑刚度、损伤和切向行为。如果在内聚接触中冲击能量超过预设值，则表面之间会发生分层。冲击区域的精细网格划分至关重要。仿真完成后，可以获得应力、应变、损伤和其他相关数据等输出结果。.

研讨会4：低速冲击对钢筋混凝土梁造成的损伤调查

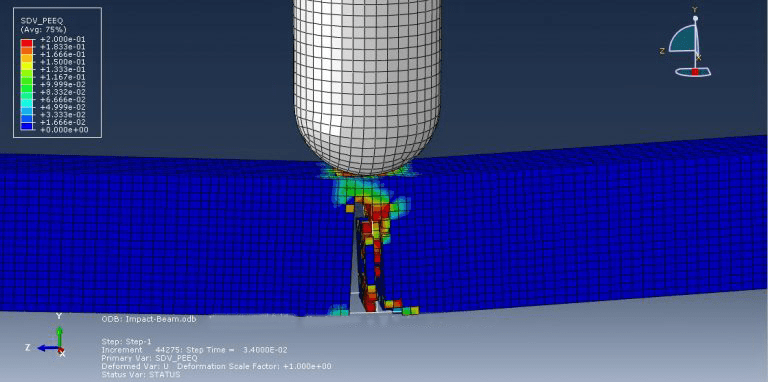

本教程探讨了如何在Abaqus中分析低速冲击对钢筋混凝土梁造成的损伤。钢筋混凝土结构已广泛应用多年，但我们对其在冲击荷载作用下的行为了解仍然有限。现有的设计规范采用等效静态方法，为结构在冲击荷载作用下的设计提供通用原则。钢筋混凝土梁的冲击力和位移可以使用常见的弹簧-质量模型进行估算，例如单自由度（SDOF）或双自由度（2DOF）模型。在本研究中，混凝土梁被表示为三维构件，钢梁被表示为线框单元，弹丸被建模为刚体。.

模型中钢材被表示为具有延性损伤特性的弹塑性材料。对于混凝土材料，其建模至关重要，但Abaqus库中现有的材料模型并不适用于精确预测损伤和失效。因此，本模拟采用了Johnson-Holmquist材料模型。对于此类分析，动态显式方法被认为是合适的。.

梁被实现为混凝土基体中的嵌入区域，并采用罚函数接触行为进行面面接触，以定义接触相互作用。为弹丸赋予初始速度以引发冲击。值得注意的是，仿真中使用的网格质量对结果有显著影响。.

模拟结束后，可以获得损伤、应力、应变和载荷图等有价值的信息。.
