Abaqus中的冷喷涂和喷丸强化模拟

Abaqus中的冷喷涂和喷丸强化模拟

Abaqus中的冷喷涂仿真涉及利用压缩气体将细粉末颗粒加速到高速，并模拟其撞击基材的过程。该仿真通常使用材料模型和算法来考虑基材和颗粒的塑性变形、接触行为和热性能。仿真的目标是预测该过程中颗粒和基材的行为，包括材料的变形、结合和沉积。.

喷丸强化是一种冷加工工艺，用于增强金属表面的性能，特别是提高其抗疲劳和抗应力腐蚀开裂性能。在喷丸强化过程中，被称为“丸”的小型球形颗粒以高速喷射到被处理材料的表面。这些颗粒冲击表面，形成凹痕，并使材料发生塑性变形。.

Abaqus 提供多种模拟冷喷涂和喷丸强化的方法，包括 ALE 和 SPH 方法。这些方法能够精确预测涂层的沉积效率和特性，同时考虑温度和残余应力等因素。Abaqus 中的冷喷涂模拟是优化工艺和提高沉积材料质量的重要工具。.

研讨会 1：基于 SPH 方法的冷喷涂工艺模拟

本教程重点探讨如何在Abaqus软件中使用SPH方法模拟冷喷涂工艺。冷喷涂是指利用压缩气体将细粉末颗粒高速喷射，使其撞击基材时发生快速塑性变形。这种变形能够有效去除表面氧化膜，使金属表面紧密接触，从而促进结合并快速沉积厚层材料。冷喷涂的沉积效率通常非常高，有时甚至超过90%。相比之下，传统的热喷涂方法利用热能熔化或软化原料，这会导致涂层材料的热降解和部分氧化。对于极易氧化的金属材料，热喷涂必须在保护气氛或真空环境下进行，这会增加成本。此外，热喷涂工艺还会在涂层中引入残余应力，这会限制涂层厚度，并且需要精确控制热平衡，以避免过大的内应力和潜在的基材降解。相比之下，冷喷涂可以在低热负荷下沉积材料，从而获得孔隙率和氧含量低的涂层。.

本文采用动态显式方法结合SPH公式，并进行了一些修改以考虑输出结果中的热变量，因为SPH单元本身并未考虑温度因素。赋予粒子较高的初始速度，使得粒子在模拟过程中产生显著的塑性变形，即使温度远低于熔点。该结果适用于冷喷涂工艺。.

研讨会 2：使用 ALE 方法进行冷喷涂工艺模拟

本教程探讨了如何在 Abaqus 中使用 ALE 方法模拟冷喷涂工艺。在冷喷涂中，利用压缩气体将细小的粉末颗粒加速到高速，使其撞击基材时发生快速塑性变形，从而破坏金属和合金表面的氧化膜。金属表面之间的这种紧密接触促进了结合，并能够高效地快速沉积厚层材料。相比之下，热喷涂方法使用热能熔化或软化原料，这可能导致涂层材料发生不良的热降解和部分氧化。对于易氧化的金属材料，热喷涂必须在保护气氛或真空环境下进行，这会增加成本。热喷涂还会在涂层中引入残余应力，限制涂层厚度，并且需要精确控制热平衡，以避免过大的内应力和潜在的基材降解。与热喷涂方法不同，冷喷涂可以在不产生高热负荷的情况下沉积材料，从而获得孔隙率和氧含量低的涂层。.

本研究采用三维微米级物体模型模拟颗粒，颗粒和靶材均采用铝合金材料。动态温度显式方法适用于此类分析。分析结果表明，颗粒和靶材均发生了显著的塑性变形，且模拟得到的温度数据与实验数据吻合良好。.

研讨会3：陶瓷颗粒冲击钛靶的冷喷涂模拟

本教程利用Abaqus软件模拟陶瓷颗粒撞击钛靶的冷喷涂过程。陶瓷冲击体被建模为半径最小为40微米的三维球体，这是Abaqus中可模拟的最小尺寸。而钛靶则被建模为尺寸大于其实际尺寸的三维物体。.

在本模拟中，钛材料采用弹塑性Johnson-Cook材料模型进行建模，该模型能够预测变形和损伤。Johnson-Cook模型尤其适用于预测快速加载条件下的变形。陶瓷材料采用Abaqus推荐的材料模型之一进行建模。在本模拟中，使用Johnson-Holmquist陶瓷材料模型来描述碳化硅在高速冲击下的行为。采用动态显式步骤以及包含接触属性的面面接触算法。目标被赋予固定边界，而陶瓷弹丸则被赋予初始速度。考虑到模拟尺寸较小，接触区域的网格必须足够精细，但由于微米级建模的限制，网格尺寸不能过小。.

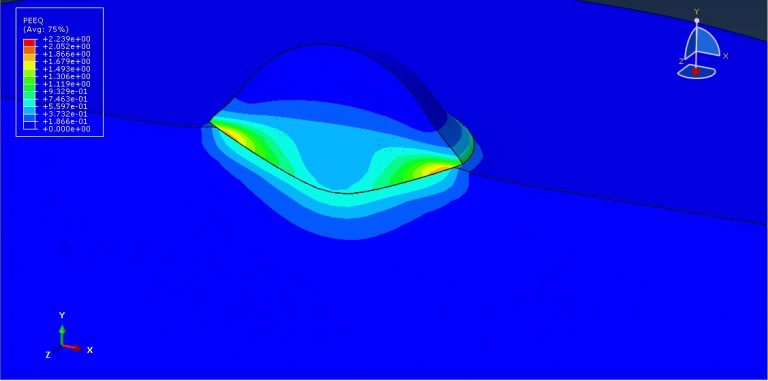

模拟完成后，即可获得所有结果，包括应力、应变、塑性应变和损伤。.

研讨会 4：采用 ALE 方法模拟钢颗粒冷喷涂冲击 Inconel 靶材的过程

本教程探讨了如何在 Abaqus 中使用 ALE 方法模拟钢颗粒在 Inconel 表面上的冷喷涂过程。钢颗粒被建模为三维实体，而 Inconel 材料则被建模为由镍和铬组成的三维实体。.

本文采用任意拉格朗日-欧拉（ALE）有限元分析方法，建立了一个数值模型来模拟钢球冲击Inconel靶材表面的过程。靶材的塑性变形采用JC塑性模型模拟，钢球则采用弹性模型和Johnson-Cook塑性模型模拟。由于模拟过程中温度会发生变化，因此考虑了两个部件的热性能。采用动态温度-位移显式求解方法模拟模拟过程中应力与温度的关系，并考虑了表面接触的摩擦特性。靶材的运动在三个方向上受到约束，而钢球则被赋予一个初始速度。模拟过程中采用任意拉格朗日-欧拉（ALE）方法细化网格，并特别关注变形和高温发生的接触区域。.

模拟结束后，可以获得所有结果，包括应力、应变、塑性应变、温度等。.

看看会很有帮助 Abaqus 文档 要理解为什么在没有任何辅助工具的情况下启动 Abaqus 仿真会如此困难 Abaqus教程.
