Abaqus钢材料和结构完整教程

本培训包通过十个循序渐进的教程，讲解了多种裂纹钢材结构建模模型，例如剪切破坏、FLD准则以及混凝土、钢材、大坝和骨骼中的不同金属损伤理论。每个教程都包含所有必要的文件和分步英文视频，并提供从A到Z的完整讲解。.
我们还提供 类似的经济型套餐 那 包含此套餐中的所有工作坊. 然而，由于 它不包含课程内容。, 它的价格更低。. 您可以在我们的网站上购买。 比同类平台更具竞争力.

  • Rate: 5.00 Star
  • 9 学生
  • SKU: AA6805-2-1
  • Comments: 3
  • Published : 2022/11/23
  • Last Update: 2026/03/20
  • 语言 Language: English
你将学到什么

Buy Together & Save

Add Bundle to Cart

You Save

This Course 包括

  • Full lifetime access
  • 退款保证
  • 21 hours on-demand video
  • 包含所有必需文件
  • Time-Saving Short But Full
  • Time-Saving Short But Full
+ More

课程 内容

Abaqus钢材料和结构完整教程

产品 Informations

课程：Abaqus中的塑性硬化

本课程旨在帮助您理解 Abaqus 中的硬化机制，并通过实际仿真进行实践操作。我们将深入探讨硬化的基础知识、类型以及定义它们的方程。在此过程中，您将探索一些引人入胜的概念，例如包辛格效应、带稳定过程的循环硬化、棘轮效应和应力松弛。课程结束时，您将学会如何创建完整的模型、定义运动硬化和组合硬化、应用地震载荷历史、解决收敛问题以及提取结果以绘制滞回曲线。这是一份简明易懂、循序渐进的指南，帮助您掌握 Abaqus 中的硬化概念及其在实际应用中的技巧。.

研讨会一：地震对运动曲线支撑的影响

本次研讨会将探讨地震对支撑的影响，或者在顶部截面应用运动曲线和施加荷载。.

研讨会二：循环荷载作用下结构中复合硬化的应用

本次研讨会将研究在下部施加力时发生的复合硬化行为。.

研讨会三：编写用于运动硬化塑性的VUMAT子程序

本Abaqus VUMAT教程通过图形化解释阐述了运动硬化，并介绍了控制方程。推导了子程序所需的方程，包括内能和耗散能的方程。随后，提供并解释了分步实现流程图。在Abaqus中实现子程序之前，逐行详细讲解了子程序。最后，通过将子程序的计算结果与Abaqus的计算结果进行比较，验证了子程序的有效性。.

第四讲：基于公式的简单模型中各向同性硬化UHARD子程序的实现

在第一个研讨会中，我们使用一个边长为“L”的立方体作为模型。立方体的一侧固定，另一侧施加位移“U”。本次研讨会的硬化过程基于公式，这意味着您需要在子程序中定义相应的公式，然后再进行实现。.

使用 VUMAT 子程序实现 Lemaitre 损伤模型

本培训课程涵盖了勒梅特损伤模型，该模型广泛应用于各种力学应用中的耦合损伤分析。首先通过文献综述介绍损伤的概念，重点阐述勒梅特模型如何处理伴随塑性变形发生的损伤。随后详细介绍耦合屈服和损伤方程。.

该软件包首先解释了勒梅特损伤模型的基本原理，包括其力学机制和公式。接下来，它提供了编写子程序的分步指南，从流程图开始，然后逐行编写代码，针对单个元件进行实现，并验证结果。最后，将该子程序应用于一个复杂的问题，例如镦粗过程。.

本文采用算子分裂法求解模型方程，并对弹性变形和塑性变形规律进行了详尽的阐述，同时提供了将这些规律融入子程序的指导。.

此外，本文还给出了VUMAT子程序的流程图，以及所需的输入和输出的详细信息。文中讨论了关键状态变量，例如等效塑性应变、损伤参数和单元删除，重点阐述了如何利用这些变量有效地解释子程序的输出结果。.

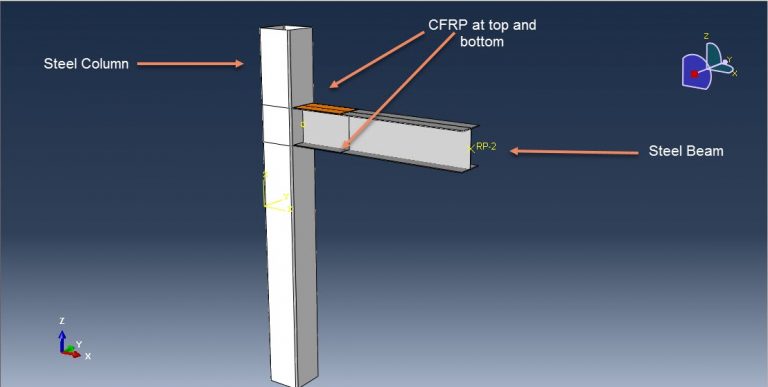

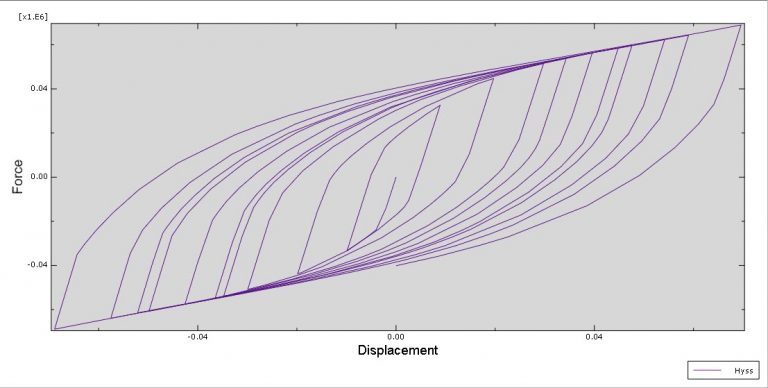

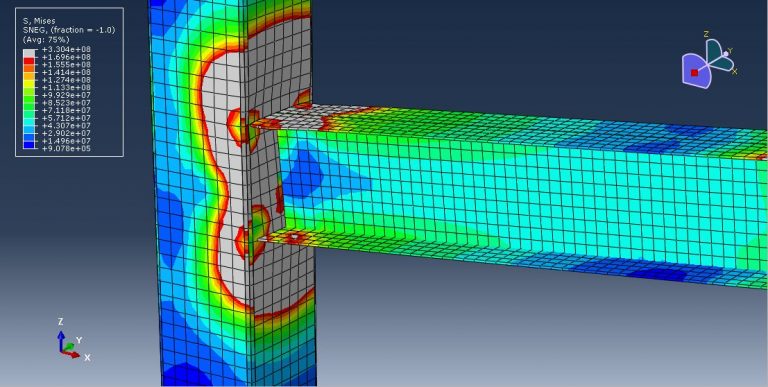

研讨会一：碳纤维增强复合材料加固钢梁柱结构的循环荷载模拟

本教程探讨了如何在 Abaqus 中模拟 CFRP 加固钢梁柱结构的循环荷载作用。钢梁和钢柱被建模为三维壳体，而 CFRP 板被建模为平面壳体。为了模拟钢材在循环荷载作用下的行为，采用了组合塑性模型，该模型能够精确预测每个循环中材料的行为。对于 CFRP 材料，则应用了基于 Hashin 损伤准则的工程弹性常数。.

该分析采用一般静态步骤，并对收敛模型进行调整。假设钢梁、钢柱和碳纤维增强复合材料（CFRP）片材之间完全接触。钢柱顶部和底部施加固定边界条件，而钢梁端部施加具有一定幅值的位移（基于加载协议）。精细网格确保了结果的高精度。仿真运行后，可以获得应力、应变、位移和滞回曲线等结果。.

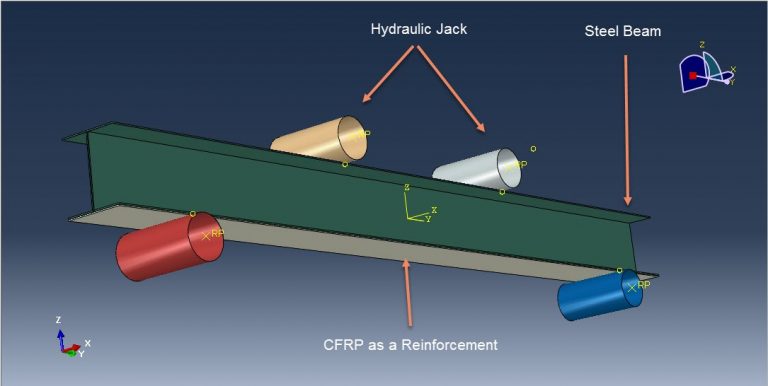

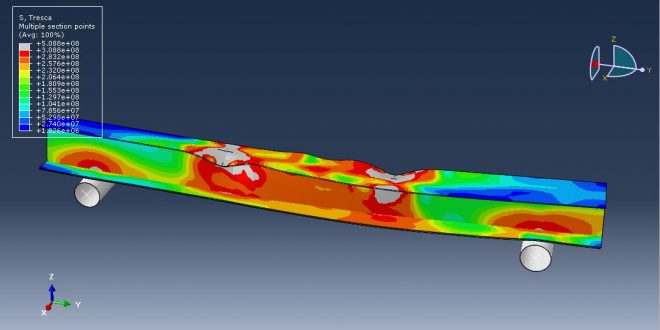

研讨会二：CFRP钢梁加固的弯曲性能模拟

本教程探讨了如何使用 Abaqus 软件模拟碳纤维增强复合材料 (CFRP) 加固钢梁的弯曲行为。钢梁和 CFRP 片材均采用三维壳单元表示，而刚体则采用离散刚体模型。.

纤维增强聚合物（FRP）材料由环氧树脂基体和嵌入其中的纤维增强材料组成。由于其优异的性能，例如高强度重量比、耐腐蚀性和卓越的疲劳性能，这些材料越来越多地用于混凝土结构的加固和修复。用于结构加固的常见FRP复合材料包括玻璃纤维增强复合材料（GFRP）、碳纤维增强复合材料（CFRP）和芳纶纤维增强复合材料（AFRP）。大量研究探讨了CFRP复合材料在钢梁加固中的应用。然而，CFRP也存在一些挑战，例如其脆性破坏特性以及在钢结构中使用时可能发生电偶腐蚀。.

在仿真中，钢梁采用弹塑性模型，并结合延性损伤准则；碳纤维增强复合材料（CFRP）则采用弹性材料模型，并结合Hashin损伤准则。这些材料模型有助于预测静载荷和弯曲条件下的损伤。分析采用通用静态仿真方法，并对收敛模型进行调整。刚性部件（钢梁和CFRP）之间采用面面接触模型，并假设钢梁与CFRP之间存在完美粘结。底部刚体采用固定边界条件，而顶部两个刚体则施加基于位移的载荷。为确保结果的准确性，需要使用精细网格。.

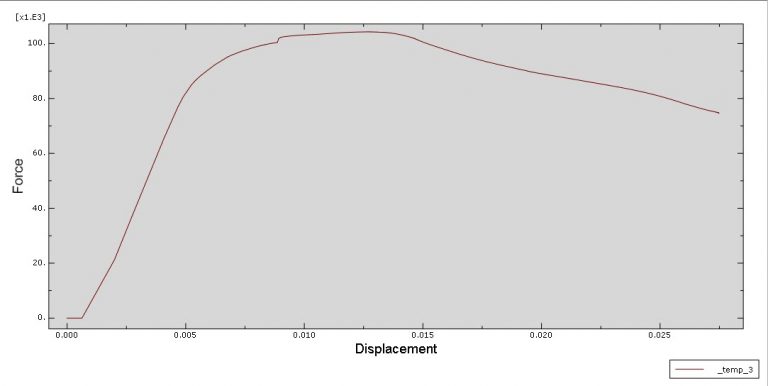

仿真结束后，可以获得各种结果，包括应力、应变、损伤分布和力-位移图。最大承载能力可由力-位移曲线确定。.

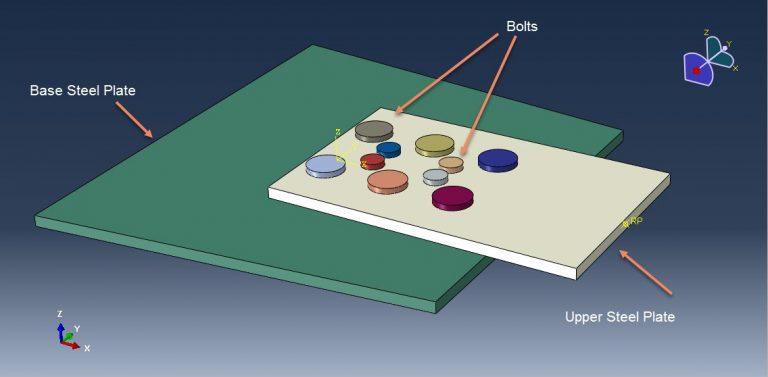

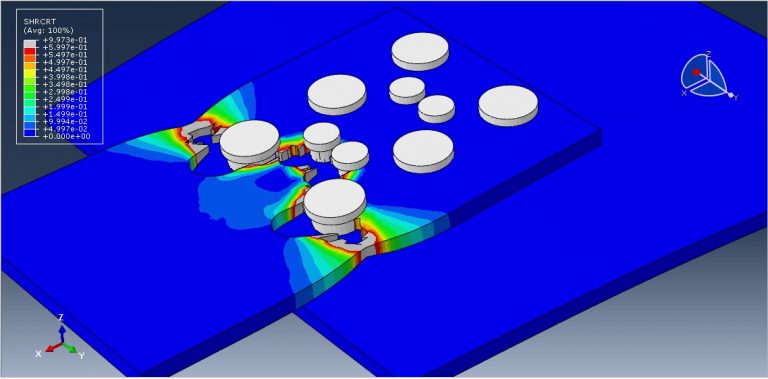

研讨会三：螺栓连接结构的剪切破坏分析

本教程重点介绍如何在 Abaqus 中模拟螺栓连接的两块钢板的剪切破坏。钢板和螺栓均建模为三维实体，并采用弹塑性材料模型。为了预测损伤和破坏，应用了延性损伤准则和剪切损伤准则。延性准则预测由空洞成核、扩展和聚合引起的损伤起始，而剪切准则则描述由剪切带局部化引起的损伤。.

采用动态显式步骤模拟施加于上板的动态拉力。所有交互域均设置为具有定义接触属性的面面接触。下板施加固定边界条件，上板施加平滑位移幅值。为确保结果准确，为每个螺栓创建分区，并使用精细且合适的网格来捕捉正确的失效模式和形状。.

仿真结束后，可以获得应力、应变、损伤和失效模式等结果。在施加的载荷作用下，上板发生完全损伤和失效。.

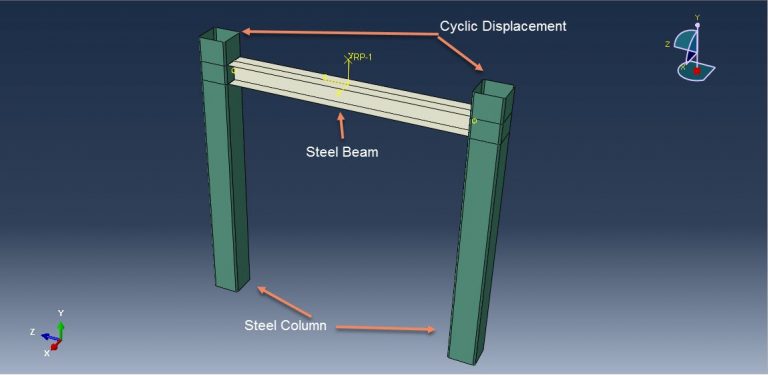

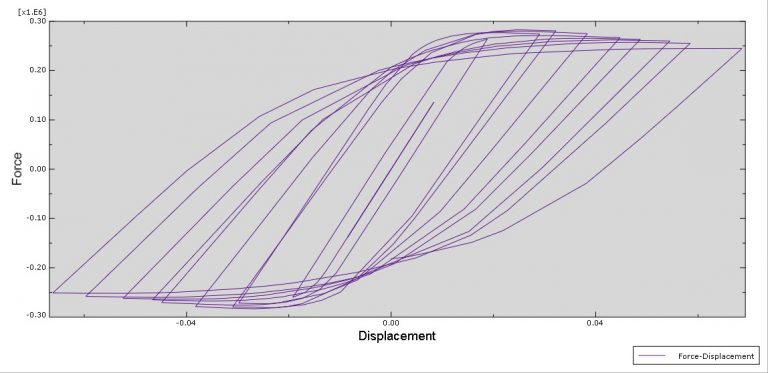

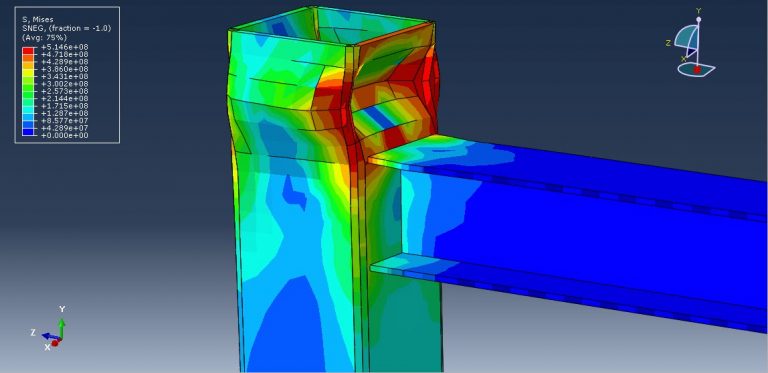

研讨会四：钢梁柱结构在循环荷载作用下的损伤分析

本教程重点介绍如何使用 Abaqus 软件模拟钢梁柱结构的循环荷载作用和损伤分析。梁和柱均采用三维壳单元模型。为了模拟钢材在循环荷载作用下的力学行为，本文采用弹塑性模型结合延性损伤准则，以获得更精确的损伤预测结果。虽然也可以采用运动塑性模型或组合塑性模型，但结合延性损伤准则的弹塑性模型能够提供更准确的结果。.

该分析采用一般静态步骤，并对收敛模型进行修改以防止早期不收敛问题。假设梁和柱之间完全接触，并使用通用接触算法处理模拟过程中的任何干涉。柱底施加固定边界条件，柱的振幅采用循环位移协议。精细网格对于获得精确结果至关重要。.

运行模拟后，可以获得应力、应变、损伤、失效模式和力-位移图等结果。.

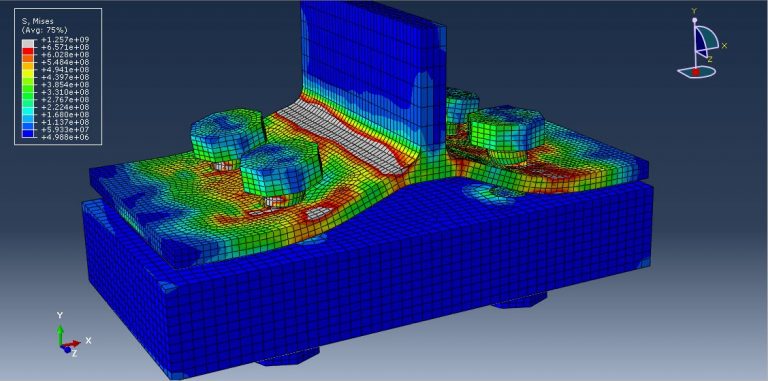

研讨会五：钢板连接中螺栓的动力学和失效分析

本教程探讨了如何使用 Abaqus 软件模拟螺栓与钢板连接中的动态螺栓失效。上下钢板以及螺栓均被建模为三维实体。针对韧性金属的断裂，考虑了两种主要机制：由空洞形核、生长和聚合引起的韧性断裂，以及由剪切带局部化引起的剪切断裂。应用相应的韧性和剪切损伤准则来预测模拟过程中损伤的发生。.

采用动态显式步骤结合质量缩放技术来模拟螺栓的动态失效。通过摩擦等属性定义面间相互作用，以描述接触行为。对底板两侧施加固定边界条件，同时采用平滑位移幅值对上钢板施加载荷。精细网格对于精度至关重要，因此创建多个分区以实现适当的网格划分。.

模拟结束后，可以分析应力、应变、损伤、失效和位移等结果。.

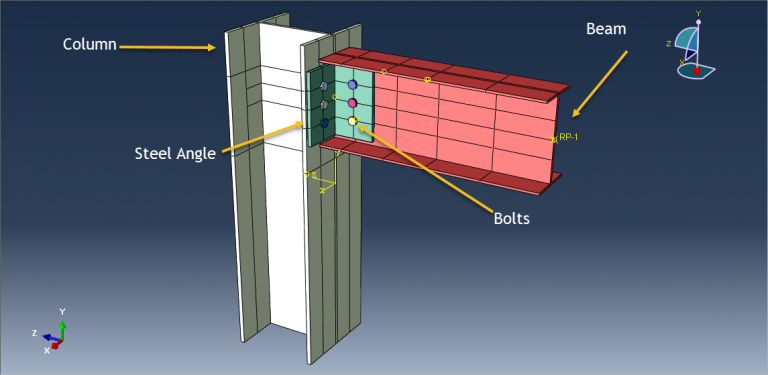

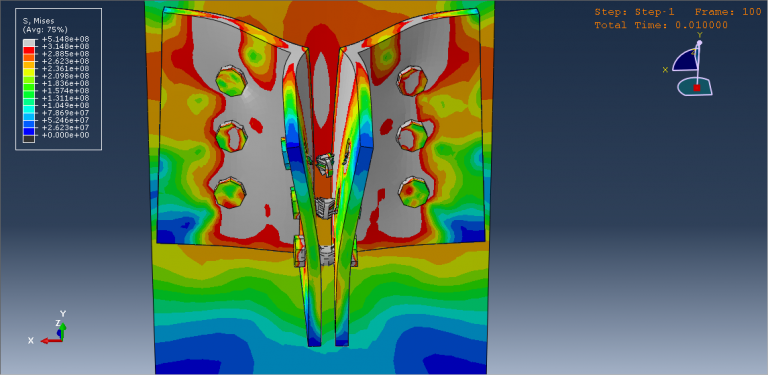

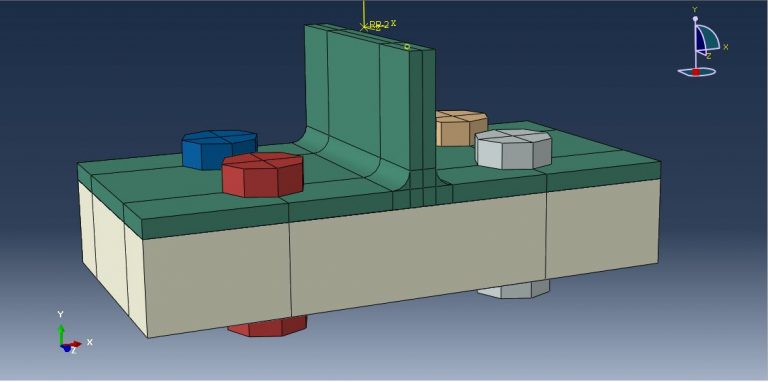

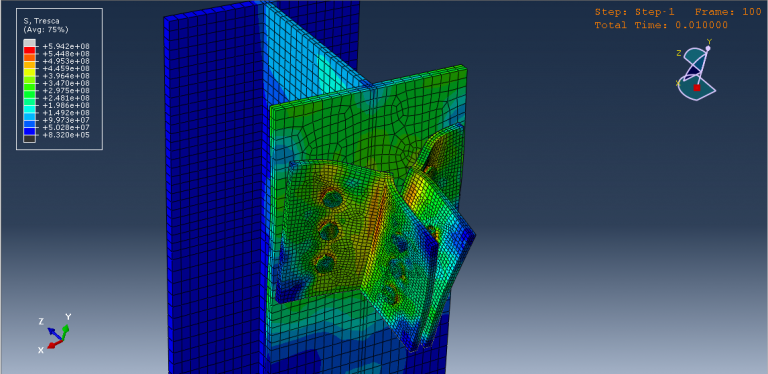

研讨会六：动态荷载作用下钢螺栓双角钢连接的失效模拟

本教程重点介绍在Abaqus中模拟钢螺栓双角钢连接在动态荷载作用下的力学行为，并着重分析其失效模式。梁、柱和螺栓均被建模为三维实体。连接在维持钢结构稳定性方面起着至关重要的作用，它确保了各构件间荷载传递路径的连续性。所有构件均采用14级钢材，并采用弹塑性材料模型。应用延性损伤准则来预测螺栓和梁的损伤和失效，从而可以在模拟后进行损伤观察。.

本分析采用动态显式步骤，并结合质量缩放技术来缩短仿真时间并稳定模型。面面接触采用特定的接触属性定义，螺栓连接处采用粗糙接触。柱的两端施加固定边界条件，梁的端部施加位移边界条件。精细网格划分至关重要，尤其是在接触区域，因此采用分区来确保网格质量。.

模拟结束后，可以获得并分析应力、应变、损伤和失效等结果。.

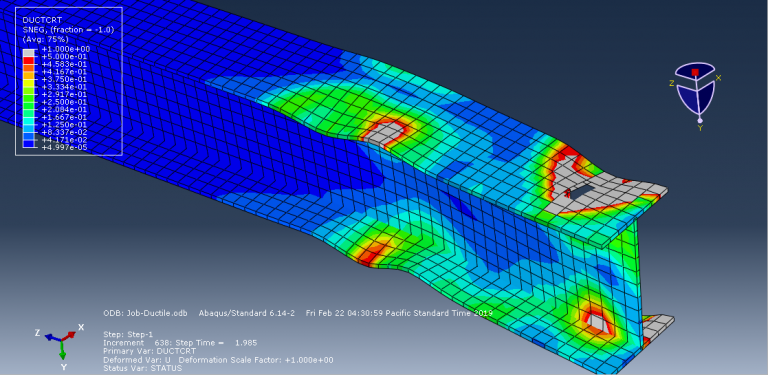

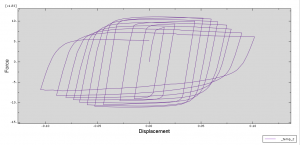

研讨会7：钢梁结构在循环荷载作用下的隐式损伤分析

本教程探讨了如何在 Abaqus Standard 中模拟钢梁在循环荷载作用下的损伤。在循环荷载（例如地震动作用）作用下，受压翼缘会发生局部屈曲，这种屈曲会在后续循环中消失和再次出现。.

该梁被建模为三维壳体，采用线性弹性各向同性塑性材料模型，并引入损伤参数来分析损伤分布。分析中采用一般静态步骤，循环载荷以协议形式施加于梁的端部。精细的网格划分对于提高仿真精度至关重要。.

在模拟过程中，观察梁上的应力、应变和损伤分布，从而深入了解其在循环载荷下的行为。.

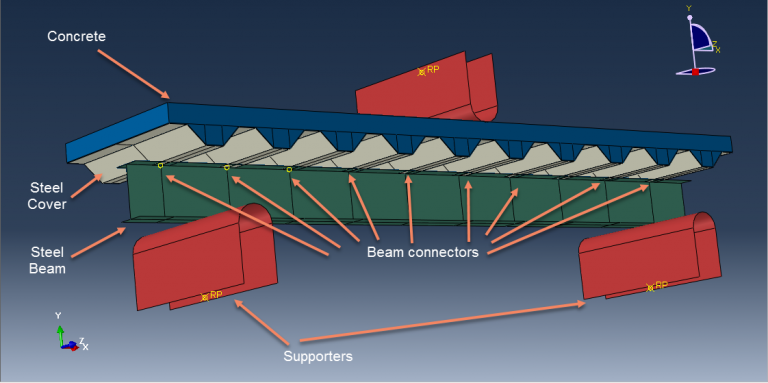

研讨会 8：梁和钢-混凝土复合节点的有限元模拟

本教程研究了钢-混凝土节点和组合梁的数值模拟。模型包括混凝土板、钢板、钢梁和刚体。混凝土采用混凝土损伤塑性（CPD）材料模型，钢材采用弹塑性模型。采用具有平滑幅值的动态显式步骤施加平滑荷载。.

刚体与混凝土板之间的相互作用采用面面接触模型，而钢板与混凝土之间则假定为完全接触。钢梁与钢板的连接处采用梁单元进行建模，该连接处在应力达到峰值时成为临界点。刚体施加边界条件，高质量的网格划分是确保计算结果准确性的必要条件。.

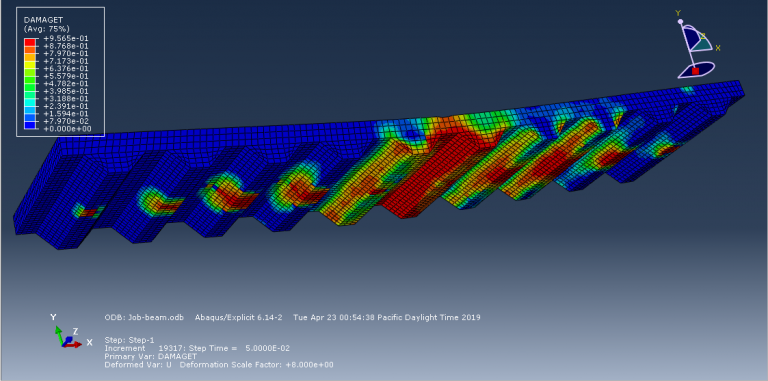

运行模拟后，可以获得最大应力、应变和拉伸/压缩损伤等结果。.

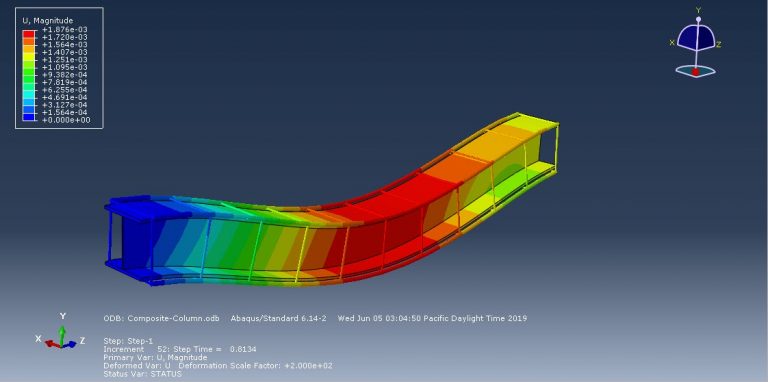

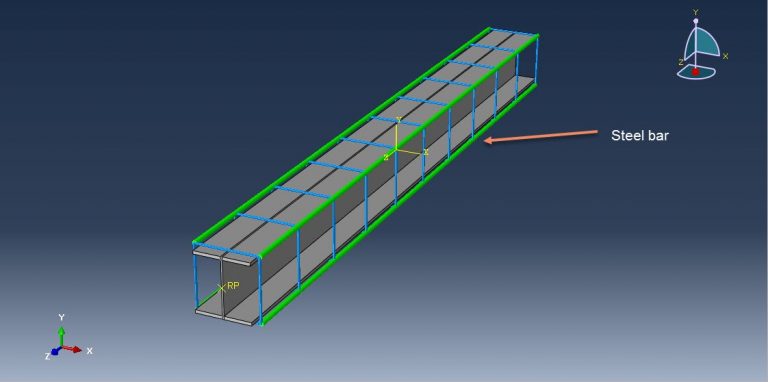

研讨会9：不同荷载类型（竖向荷载和水平荷载）下的钢-混凝土组合柱分析

本教程探讨了如何在Abaqus中模拟钢-混凝土组合柱在竖向和水平荷载作用下的性能。钢-混凝土组合柱是一种先进的组合结构，因其承载能力高、材料利用率高、刚度高、延性好以及能量吸收能力强而被广泛应用。通过将钢筋混凝土（RC）和结构钢相结合，这些柱相比传统的钢筋混凝土和钢构件具有诸多优势，例如钢材的耐火性和抗屈曲性。然而，为了防止混凝土在承受轴向荷载、火灾或地震作用时发生剥落，钢-混凝土组合柱需要纵向和横向钢筋。.

在该模型中，混凝土柱和钢梁核心被表示为三维部件，钢筋被建模为钢丝，推板被建模为刚体。钢材采用具有延性损伤准则的弹塑性材料模型，而混凝土柱则采用混凝土损伤塑性（CDP）模型。分别采用一般的静态和动态显式方法进行计算，并在模拟结束时对结果进行比较。假设混凝土和钢梁之间完全接触，钢筋嵌入混凝土中。在柱的顶面施加一个竖向集中力，在混凝土的侧面施加一个压力荷载。.

完成静态和动态模拟后，可以获得应力、应变、损伤、位移和力图等结果。.

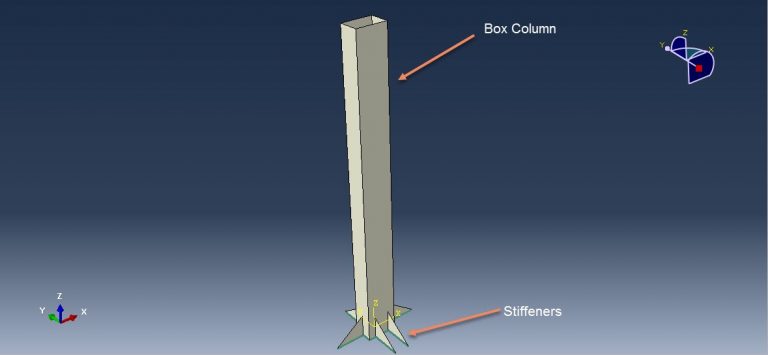

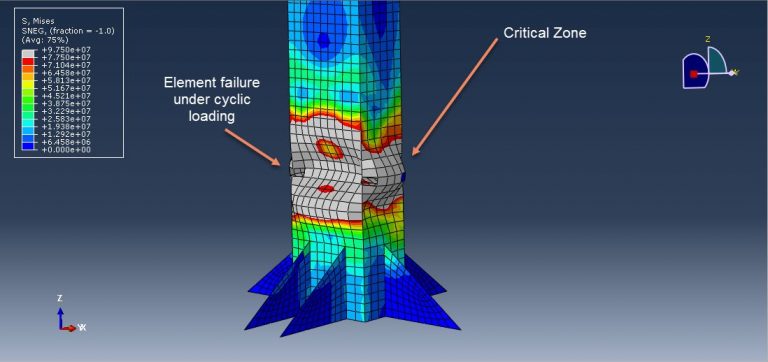

研讨会10：带加劲肋钢柱在循环荷载作用下的损伤分析

本教程探讨了在Abaqus中模拟带加劲肋钢柱的循环荷载作用，重点在于损伤分析。箱形柱被建模为三维壳体，加劲肋被建模为平面壳体。加劲肋位于柱的端部，起到焊接加固的作用。其设计目的是将损伤区域从柱端部转移到其他位置。虽然通常使用运动学或组合塑性模型来捕捉循环行为，因为它们具有可变的屈服面，但本模拟的重点在于识别损伤和失效位置，因此采用具有延性损伤准则的各向同性塑性模型。延性损伤准则有助于预测循环荷载作用下的损伤区域。.

分析采用一般静态步骤。柱端和加强筋底边被视为焊接区域，并施加固定边界条件。采用循环加载方案定义载荷幅值。精细网格对于提高结果精度至关重要。结果表明，由于加强筋的作用，失效或损伤区域从柱端向更高位置移动。可以获得包括应力、应变和损伤在内的所有结果。.

课程：Abaqus中的塑性硬化

[woodmart_list icon_library=”openiconic” woodmart_css_id=”620cec883a4db” list=”%5B%7B%22list-content%22%3A%22What%20is%20yield%20surface%3F%3Cspan%20style%3D%5C%22float%3A%20right%3B%5C%22%3E%3C%2Fspan%3E%5Cn%22%7D%2C%7B%22list-content%22%3A%22What%20is%20von%20Mises%20yield%20surface%3F%3Cspan%20style%3D%5C%22float%3A%20right%3B%5C%22%3E%3C%2Fspan%3E%22%7D%2C%7B%22list-content%22%3A%22What%20is%20work%20hardening%3F%3Cspan%20style%3D%5C%22float%3A%20right%3B%5C%22%3E%3C%2Fspan%3E%22%7D%2C%7B%22list-content%22%3A%22What%20is%20isotropic%20hardening%3F%3Cspan%20style%3D%5C%22float%3A%20right%3B%5C%22%3E%3C%2Fspan%3E%22%7D%2C%7B%22list-content%22%3A%22What%20is%20linear%20kinematic%20hardening%3F%3Cspan%20style%3D%5C%22float%3A%20right%3B%5C%22%3E%3C%2Fspan%3E%22%7D%2C%7B%22list-content%22%3A%22What%20is%20Johnson-cook%20hardening%3F%20%3Cspan%20style%3D%5C%22float%3A%20right%3B%5C%22%3E%3C%2Fspan%3E%22%7D%2C%7B%22list-content%22%3A%22What%20is%20nonlinear-isotropic%2Fkinematic(combined)%20hardening%3F%3Cspan%20style%3D%5C%22float%3A%20right%3B%5C%22%3E%3C%2Fspan%3E%22%7D%2C%7B%22list-content%22%3A%22What%20is%20Baushinger%20effect%3F%3Cspan%20style%3D%5C%22float%3A%20right%3B%5C%22%3E%3C%2Fspan%3E%22%7D%2C%7B%22list-content%22%3A%22What%20is%20cyclic%20hardening%20with%20plastic%20shakedown%3F%3Cspan%20style%3D%5C%22float%3A%20right%3B%5C%22%3E%3C%2Fspan%3E%22%7D%2C%7B%22list-content%22%3A%22What%20is%20ratcheting%3F%3Cspan%20style%3D%5C%22float%3A%20right%3B%5C%22%3E%3C%2Fspan%3E%22%7D%2C%7B%22list-content%22%3A%22What%20is%20relaxation%20of%20the%20mean%20stress%3F%3Cspan%20style%3D%5C%22float%3A%20right%3B%5C%22%3E%3C%2Fspan%3E%22%7D%2C%7B%22list-content%22%3A%22How%20to%20plot%20hysteresis%20curve%3F%3Cspan%20style%3D%5C%22float%3A%20right%3B%5C%22%3E%3C%2Fspan%3E%22%7D%2C%7B%22list-content%22%3A%22How%20to%20create%20complete%20models%20including%20different%20parts%3F%3Cspan%20style%3D%5C%22float%3A%20right%3B%5C%22%3E%3C%2Fspan%3E%22%7D%2C%7B%22list-content%22%3A%22How%20to%20assemble%20parts%20of%20complex%20models%3F%3Cspan%20style%3D%5C%22float%3A%20right%3B%5C%22%3E%3C%2Fspan%3E%22%7D%2C%7B%22list-content%22%3A%22How%20to%20define%20kinematic%20hardening%20in%20Abaqus%3F%3Cspan%20style%3D%5C%22float%3A%20right%3B%5C%22%3E%3C%2Fspan%3E%22%7D%2C%7B%22list-content%22%3A%22How%20to%20solve%20convergences%20problem%20in%20implicit%20solver%20via%20settings%20in%20step%20module%3F%3Cspan%20style%3D%5C%22float%3A%20right%3B%5C%22%3E%3C%2Fspan%3E%22%7D%2C%7B%22list-content%22%3A%22Required%20outputs%20to%20get%20hysteresis%20curve%3Cspan%20style%3D%5C%22float%3A%20right%3B%5C%22%3E%3C%2Fspan%3E%22%7D%2C%7B%22list-content%22%3A%22How%20to%20apply%20earthquake%20load%20history%3F%3Cspan%20style%3D%5C%22float%3A%20right%3B%5C%22%3E%3C%2Fspan%3E%22%7D%2C%7B%22list-content%22%3A%22How%20to%20plot%20hysteresis%20curve%3F%3Cspan%20style%3D%5C%22float%3A%20right%3B%5C%22%3E%3C%2Fspan%3E%22%7D%2C%7B%22list-content%22%3A%22How%20to%20extract%20result%20of%20Abaqus%20to%20excel%3F%3Cspan%20style%3D%5C%22float%3A%20right%3B%5C%22%3E%3C%2Fspan%3E%22%7D%2C%7B%22list-content%22%3A%22How%20to%20define%20combined%20hardening%20in%20Abaqus%3F%3Cspan%20style%3D%5C%22float%3A%20right%3B%5C%22%3E%3C%2Fspan%3E%22%7D%2C%7B%22list-content%22%3A%22How%20to%20use%20dynamic%20implicit%20solver%20and%20its%20settings%3Cspan%20style%3D%5C%22float%3A%20right%3B%5C%22%3E%3C%2Fspan%3E%22%7D%5D” icon_openiconic=”vc-oi vc-oi-ok” icons_color=”eyJwYXJhbV90eXBlIjoid29vZG1hcnRfY29sb3JwaWNrZXIiLCJjc3NfYXJncyI6eyJjb2xvciI6WyIgLmxpc3QtaWNvbiJdfSwic2VsZWN0b3JfaWQiOiI2MjBjZWM4ODNhNGRiIiwiZGF0YSI6eyJkZXNrdG9wIjoiI2Y1ODYzNCJ9fQ==” css=”.vc_custom_1645014480646{padding-left: 5px !important;}”]

研讨会三：编写用于运动硬化塑性的VUMAT子程序

[woodmart_list woodmart_css_id=”63ce84629d3a5″ list=”%5B%7B%22list-content%22%3A%22Description%20of%20kinematic%20hardening%22%7D%2C%7B%22list-content%22%3A%22Introducing%20of%20kinematic%20hardening%20equations%5Cn%22%7D%2C%7B%22list-content%22%3A%22Driving%20kinematic%20hardening%20equations%20to%20run%20on%20the%20subroutine%5Cn%22%7D%2C%7B%22list-content%22%3A%22Providing%20the%20necessary%20equations%20to%20calculate%20internal%20and%20dissipative%20energy%5Cn%22%7D%2C%7B%22list-content%22%3A%22Presentation%20of%20Subroutine%20flowchart%22%7D%2C%7B%22list-content%22%3A%22Line-by-line%20explanation%20of%20subroutine%22%7D%2C%7B%22list-content%22%3A%22Line-by-line%20explanation%20of%20subroutine%22%7D%2C%7B%22list-content%22%3A%22Comparison%20of%20the%20subroutine%20results%20with%20Abaqus%20for%20validation%22%7D%5D”]

第四讲：基于公式的简单模型中各向同性硬化UHARD子程序的实现

[woodmart_list woodmart_css_id=”63cf97d028261″ list=”%5B%7B%22list-content%22%3A%22Isotropic%20hardening%20equations%20for%20writing%20subroutine%22%7D%2C%7B%22list-content%22%3A%22Subroutine%20flowchart%20%22%7D%2C%7B%22list-content%22%3A%22Subroutine%20implementation%22%7D%5D”]

勒梅特损伤模型简介

[woodmart_list icon_library=”openiconic” woodmart_css_id=”6277a1d5d1583″ list=”%5B%7B%22list-content%22%3A%22What%20is%20damage%20mechanics%20%3F%3Cspan%20style%3D%5C%22float%3A%20right%3B%5C%22%3E%3C%2Fspan%3E%5Cn%22%7D%2C%7B%22list-content%22%3A%22What%20is%20the%20formulation%20of%20Lemaitre%20damage%20model%3F%3Cspan%20style%3D%5C%22float%3A%20right%3B%5C%22%3E%3C%2Fspan%3E%5Cn%5Cn%22%7D%5D” icon_openiconic=”vc-oi vc-oi-ok” icons_color=”eyJwYXJhbV90eXBlIjoid29vZG1hcnRfY29sb3JwaWNrZXIiLCJjc3NfYXJncyI6eyJjb2xvciI6WyIgLmxpc3QtaWNvbiJdfSwic2VsZWN0b3JfaWQiOiI2Mjc3YTFkNWQxNTgzIiwiZGF0YSI6eyJkZXNrdG9wIjoiI2Y1ODYzNCJ9fQ==” css=”.vc_custom_1652007431258{padding-left: 5px !important;}”]

编写勒梅特子程序

[woodmart_list icon_library=”openiconic” woodmart_css_id=”6277a22a8c3fd” list=”%5B%7B%22list-content%22%3A%22Flowchart%20of%20the%20subroutine%3Cspan%20style%3D%5C%22float%3A%20right%3B%5C%22%3E%3C%2Fspan%3E%5Cn%22%7D%2C%7B%22list-content%22%3A%22Writing%20the%20subroutine%20step%20by%20step%3Cspan%20style%3D%5C%22float%3A%20right%3B%5C%22%3E%3C%2Fspan%3E%5Cn%5Cn%22%7D%2C%7B%22list-content%22%3A%22Implementation%20of%20the%20subroutine%20in%20one%20element%3Cspan%20style%3D%5C%22float%3A%20right%3B%5C%22%3E%3C%2Fspan%3E%5Cn%5Cn%22%7D%2C%7B%22list-content%22%3A%22Verification%3Cspan%20style%3D%5C%22float%3A%20right%3B%5C%22%3E%3C%2Fspan%3E%5Cn%5Cn%22%7D%5D” icon_openiconic=”vc-oi vc-oi-ok” icons_color=”eyJwYXJhbV90eXBlIjoid29vZG1hcnRfY29sb3JwaWNrZXIiLCJjc3NfYXJncyI6eyJjb2xvciI6WyIgLmxpc3QtaWNvbiJdfSwic2VsZWN0b3JfaWQiOiI2Mjc3YTIyYThjM2ZkIiwiZGF0YSI6eyJkZXNrdG9wIjoiI2Y1ODYzNCJ9fQ==” css=”.vc_custom_1652007523731{padding-left: 5px !important;}”]

研讨会：Lemaitre损伤模型在镦粗加工中的应用

[woodmart_list icon_library=”openiconic” woodmart_css_id=”6277a2cc961af” list=”%5B%7B%22list-content%22%3A%22Problem%20description%5Cn%22%7D%2C%7B%22list-content%22%3A%22Simulation%20step-by-step%3Cspan%20style%3D%5C%22float%3A%20right%3B%5C%22%3E%3C%2Fspan%3E%5Cn%5Cn%22%7D%2C%7B%22list-content%22%3A%22Discussion%20about%20the%20results%3Cspan%20style%3D%5C%22float%3A%20right%3B%5C%22%3E%3C%2Fspan%3E%5Cn%5Cn%22%7D%5D” icon_openiconic=”vc-oi vc-oi-ok” icons_color=”eyJwYXJhbV90eXBlIjoid29vZG1hcnRfY29sb3JwaWNrZXIiLCJjc3NfYXJncyI6eyJjb2xvciI6WyIgLmxpc3QtaWNvbiJdfSwic2VsZWN0b3JfaWQiOiI2Mjc3YTJjYzk2MWFmIiwiZGF0YSI6eyJkZXNrdG9wIjoiI2Y1ODYzNCJ9fQ==” css=”.vc_custom_1652007670206{padding-left: 5px !important;}”]

研讨会一：碳纤维增强复合材料加固钢梁柱结构的循环荷载模拟

[woodmart_list woodmart_css_id=”637ded70ad96f” list=”%5B%7B%22list-content%22%3A%22Introduction%20and%20problem%20description%5Cn%22%7D%2C%7B%22list-content%22%3A%22Description%20of%20modeling%20steps%5Cn%22%7D%2C%7B%22list-content%22%3A%22Result%20and%20discussion%22%7D%5D”]

研讨会二：CFRP钢梁加固的弯曲性能模拟

[woodmart_list woodmart_css_id=”637ded70ad96f” list=”%5B%7B%22list-content%22%3A%22Introduction%20and%20problem%20description%5Cn%22%7D%2C%7B%22list-content%22%3A%22Description%20of%20modeling%20steps%5Cn%22%7D%2C%7B%22list-content%22%3A%22Result%20and%20discussion%22%7D%5D”]

研讨会三：螺栓连接结构的剪切破坏分析

[woodmart_list woodmart_css_id=”637ded70ad96f” list=”%5B%7B%22list-content%22%3A%22Introduction%20and%20problem%20description%5Cn%22%7D%2C%7B%22list-content%22%3A%22Description%20of%20modeling%20steps%5Cn%22%7D%2C%7B%22list-content%22%3A%22Result%20and%20discussion%22%7D%5D”]

研讨会五：钢板连接中螺栓的动力学和失效分析

[woodmart_list woodmart_css_id=”637ded70ad96f” list=”%5B%7B%22list-content%22%3A%22Introduction%20and%20problem%20description%5Cn%22%7D%2C%7B%22list-content%22%3A%22Description%20of%20modeling%20steps%5Cn%22%7D%2C%7B%22list-content%22%3A%22Result%20and%20discussion%22%7D%5D”]

研讨会六：动态荷载作用下钢螺栓双角钢连接的失效模拟

[woodmart_list woodmart_css_id=”637ded70ad96f” list=”%5B%7B%22list-content%22%3A%22Introduction%20and%20problem%20description%5Cn%22%7D%2C%7B%22list-content%22%3A%22Description%20of%20modeling%20steps%5Cn%22%7D%2C%7B%22list-content%22%3A%22Result%20and%20discussion%22%7D%5D”]

研讨会7：钢梁结构在循环荷载作用下的隐式损伤分析

[woodmart_list woodmart_css_id=”637ded70ad96f” list=”%5B%7B%22list-content%22%3A%22Introduction%20and%20problem%20description%5Cn%22%7D%2C%7B%22list-content%22%3A%22Description%20of%20modeling%20steps%5Cn%22%7D%2C%7B%22list-content%22%3A%22Result%20and%20discussion%22%7D%5D”]

研讨会 8：梁和钢-混凝土复合节点的有限元模拟

[woodmart_list woodmart_css_id=”637ded70ad96f” list=”%5B%7B%22list-content%22%3A%22Introduction%20and%20problem%20description%5Cn%22%7D%2C%7B%22list-content%22%3A%22Description%20of%20modeling%20steps%5Cn%22%7D%2C%7B%22list-content%22%3A%22Result%20and%20discussion%22%7D%5D”]

研讨会9：不同荷载类型（竖向荷载和水平荷载）下的钢-混凝土组合柱分析

[woodmart_list woodmart_css_id=”637ded70ad96f” list=”%5B%7B%22list-content%22%3A%22Introduction%20and%20problem%20description%5Cn%22%7D%2C%7B%22list-content%22%3A%22Description%20of%20modeling%20steps%5Cn%22%7D%2C%7B%22list-content%22%3A%22Result%20and%20discussion%22%7D%5D”]

研讨会10：带加劲肋钢柱在循环荷载作用下的损伤分析

[woodmart_list woodmart_css_id=”637ded70ad96f” list=”%5B%7B%22list-content%22%3A%22Introduction%20and%20problem%20description%5Cn%22%7D%2C%7B%22list-content%22%3A%22Description%20of%20modeling%20steps%5Cn%22%7D%2C%7B%22list-content%22%3A%22Result%20and%20discussion%22%7D%5D”]

研讨会11：螺栓梁柱连接失效分析

[woodmart_list woodmart_css_id=”637ded70ad96f” list=”%5B%7B%22list-content%22%3A%22Introduction%20and%20problem%20description%5Cn%22%7D%2C%7B%22list-content%22%3A%22Description%20of%20modeling%20steps%5Cn%22%7D%2C%7B%22list-content%22%3A%22Result%20and%20discussion%22%7D%5D”]

研讨会12：带角钢和节点板的钢梁柱在循环荷载作用下的模拟

[woodmart_list woodmart_css_id=”637ded70ad96f” list=”%5B%7B%22list-content%22%3A%22Introduction%20and%20problem%20description%5Cn%22%7D%2C%7B%22list-content%22%3A%22Description%20of%20modeling%20steps%5Cn%22%7D%2C%7B%22list-content%22%3A%22Result%20and%20discussion%22%7D%5D”]

研讨会13：模拟确定混凝土填充双层管柱的轴向承载力

[woodmart_list woodmart_css_id=”637ded70ad96f” list=”%5B%7B%22list-content%22%3A%22Introduction%20and%20problem%20description%5Cn%22%7D%2C%7B%22list-content%22%3A%22Description%20of%20modeling%20steps%5Cn%22%7D%2C%7B%22list-content%22%3A%22Result%20and%20discussion%22%7D%5D”]

研讨会14：循环荷载下带加劲肋模拟的梁柱截面减小

[woodmart_list woodmart_css_id=”637ded70ad96f” list=”%5B%7B%22list-content%22%3A%22Introduction%20and%20problem%20description%5Cn%22%7D%2C%7B%22list-content%22%3A%22Description%20of%20modeling%20steps%5Cn%22%7D%2C%7B%22list-content%22%3A%22Result%20and%20discussion%22%7D%5D”]

研讨会15：螺栓连接中螺栓失效模拟

[woodmart_list woodmart_css_id=”637ded70ad96f” list=”%5B%7B%22list-content%22%3A%22Introduction%20and%20problem%20description%5Cn%22%7D%2C%7B%22list-content%22%3A%22Description%20of%20modeling%20steps%5Cn%22%7D%2C%7B%22list-content%22%3A%22Result%20and%20discussion%22%7D%5D”]

研讨会16：蜂窝钢梁在循环荷载作用下的滞回图模拟

[woodmart_list woodmart_css_id=”637ded70ad96f” list=”%5B%7B%22list-content%22%3A%22Introduction%20and%20problem%20description%5Cn%22%7D%2C%7B%22list-content%22%3A%22Description%20of%20modeling%20steps%5Cn%22%7D%2C%7B%22list-content%22%3A%22Result%20and%20discussion%22%7D%5D”]

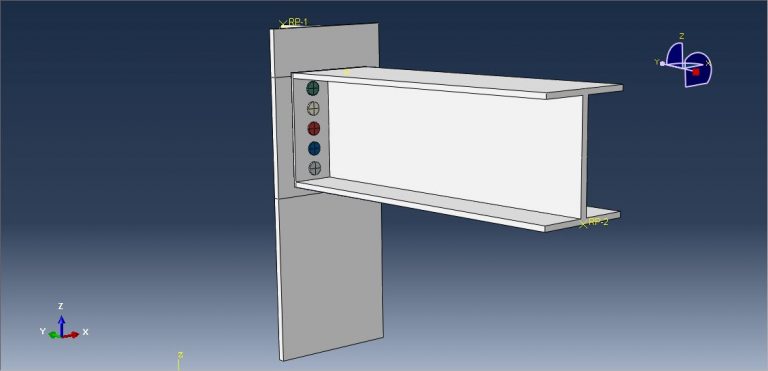

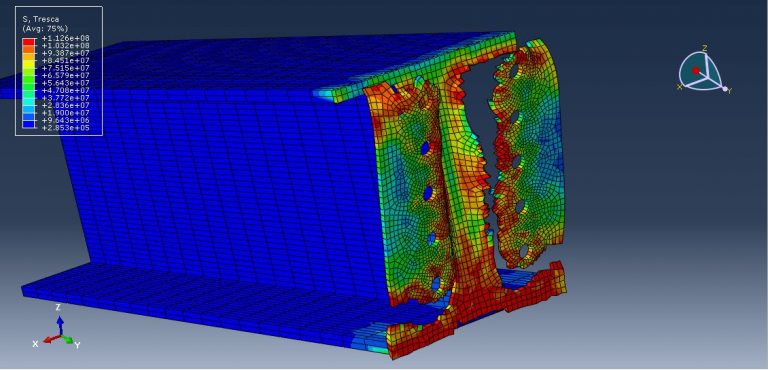

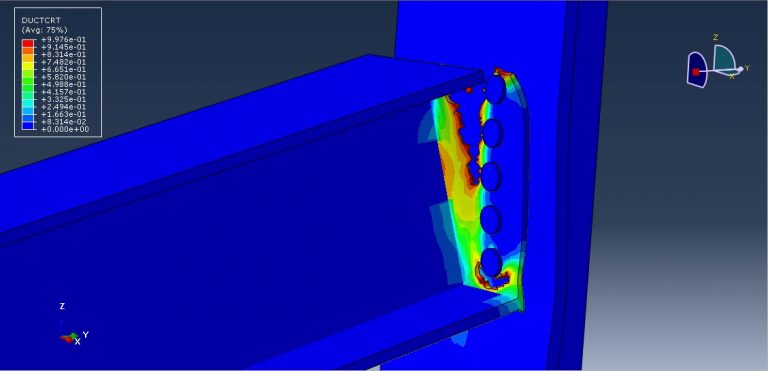

研讨会11：螺栓梁柱连接失效分析

本教程探讨了在Abaqus中模拟带螺栓的钢梁柱连接在竖向荷载作用下的力学行为，重点分析梁的失效情况。梁（含端板）、柱和十个螺栓均被建模为三维实体。螺栓的钢材采用弹塑性模型，并考虑应变率、延性损伤演化和剪切损伤演化，以预测螺栓的失效和损伤。柱和梁的钢材则采用弹塑性模型，并应用延性损伤准则。.

模拟中采用动态显式方法处理大变形和失效分析。所有相互作用，例如螺栓与梁和螺栓与柱之间的相互作用，均建模为具有摩擦和法向接触特性的表面接触。柱表面施加固定边界条件，梁施加平滑幅值的垂直位移。精细网格至关重要，尤其是在接触区域。.

仿真结束后，可以获得应力、应变、损伤和失效等结果。钢梁端板处的失效和损伤最为严重。.

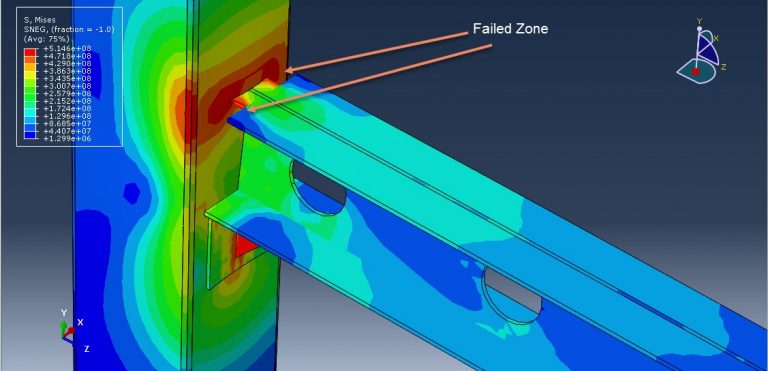

研讨会12：带角钢和节点板的钢梁柱在循环荷载作用下的模拟

本教程研究了在Abaqus中模拟带角钢和节点板的钢梁柱的循环荷载作用。钢梁和箱形柱被建模为三维壳单元，而角钢和节点板则被建模为三维实体单元。所有构件均采用具有弹塑性行为的钢材，并采用延性损伤准则来预测损伤区域。循环荷载会导致构件失效和损伤，尤其是在节点区域，而损伤准则能够有效地捕捉到这些损伤。分析中采用具有指定时间段的通用静态步长。.

假设钢角与梁之间以及钢角与柱之间的接触是理想的，如同焊接接头。柱的上下边界采用固定边界条件，而梁则采用振幅位移约束。精细网格对于准确预测损伤扩展至关重要。.

仿真结果显示，带角撑板的钢角的作用十分显著。其刚度可降低梁底面的损伤，而未加装钢角的梁顶面则会发生严重的损伤。所有结果，例如应力、应变和位移，均可获得。.

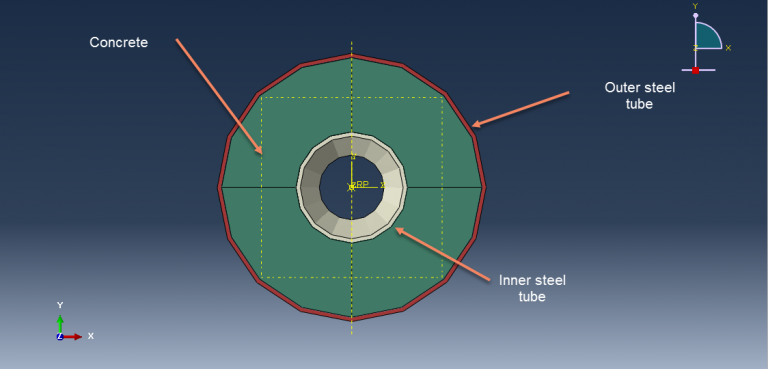

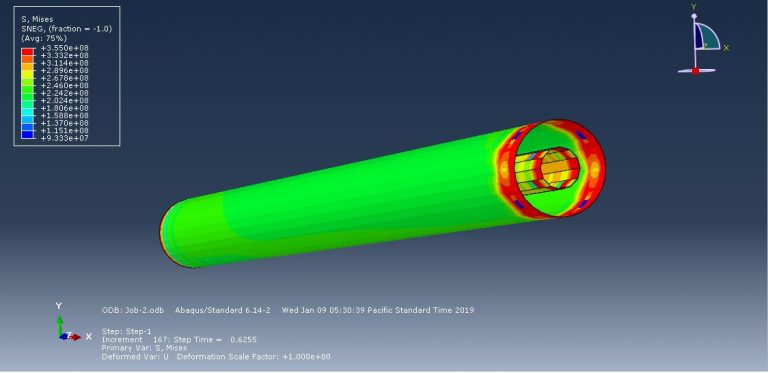

研讨会13：模拟确定混凝土填充双层管柱的轴向承载力

传统上，柱子由强度足以承受竖向荷载和弯矩共同作用的材料制成。钢筋混凝土（RC）和结构钢是柱子结构中最常用的材料，这得益于大量的实验研究，这些研究为柱子设计方程提供了基础。许多国家完善的规范使得工程师能够轻松地使用这些传统材料设计柱子。然而，人们对钢筋混凝土柱和钢柱的熟悉程度导致人们忽视了其他施工方法。近几十年来，为了提高抗震稳定性并简化施工，出现了新的柱子结构形式。其中一种创新是混凝土填充双层管柱（CFDST），它由两个同心排列的钢空心截面组成，一个套在另一个里面。这两个截面的形状不必相同，混凝土浇筑在它们之间形成CFDST柱。本研究重点关注采用圆形钢空心截面建造的CFDST柱。.

在本模拟中，混凝土被建模为实体部件，钢管被建模为壳体部件。混凝土的力学行为采用混凝土损伤塑性（CDP）材料模型来描述，钢管的力学行为则采用弹塑性材料模型。分别进行动态隐式分析和动态显式分析，以生成力-位移曲线。混凝土与钢管之间的摩擦、剪应力和弹性滑移均被考虑在内。.

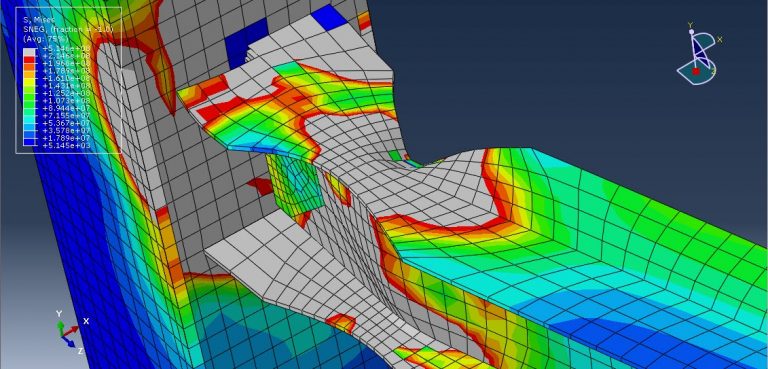

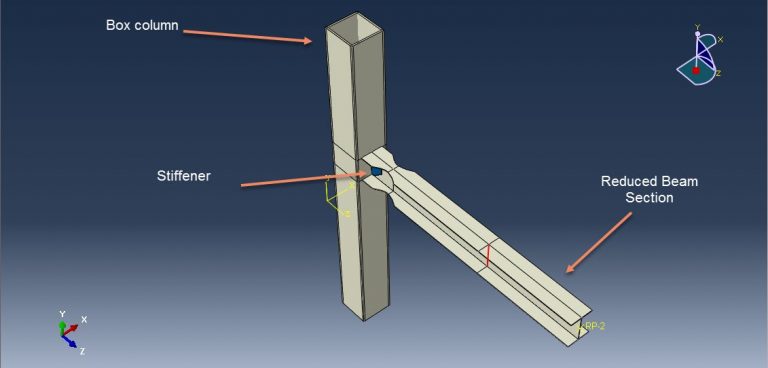

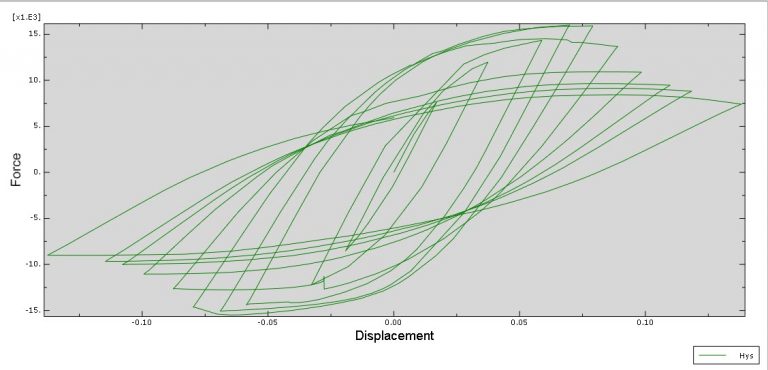

研讨会14：循环荷载下带加劲肋模拟的梁柱截面减小

本教程探讨了在Abaqus中模拟带加劲肋的缩减截面梁柱的循环荷载作用。缩减截面梁柱被建模为三维壳体，箱形柱和加劲肋也建模为三维壳体。所有构件均采用具有弹塑性行为和延性损伤准则的钢材，以预测结构内的损伤区域和失效区域。分析采用一般静态步骤，假设加劲肋或角钢与柱之间以及加劲肋与缩减截面梁之间为完全接触。.

载荷以位移的形式施加在梁的末端，位移幅值按表格形式设定，以定义加载方案，柱的两端固定。网格质量对结果的准确性起着至关重要的作用。.

模拟结束后，可以获得失效区域、损坏区域、应力、应变等输出结果。.

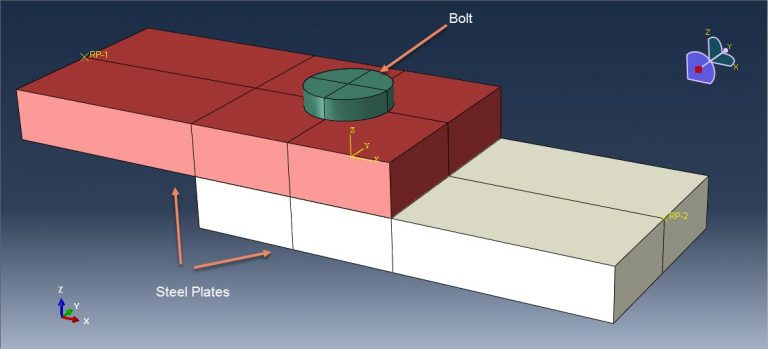

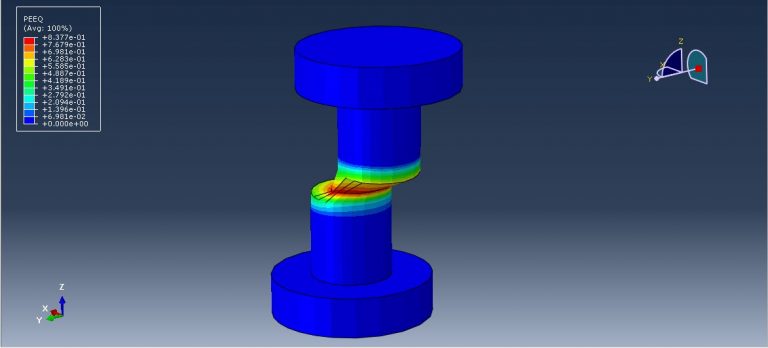

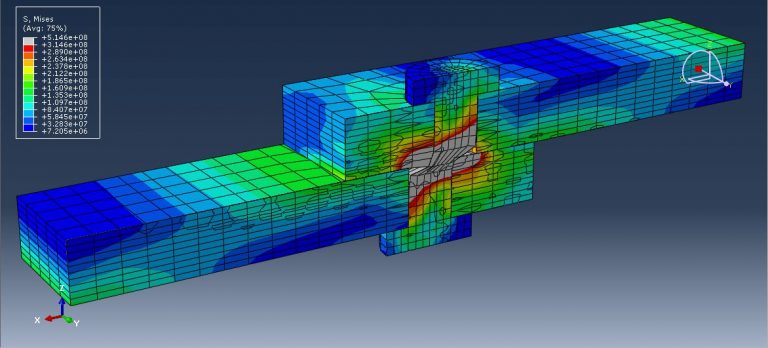

研讨会15：螺栓连接中螺栓失效模拟

本教程探讨了在 Abaqus 中模拟螺栓连接中螺栓失效的方法。两块钢板和螺栓均被建模为三维实体部件。为了预测失效，所有部件均应用延性损伤准则，钢材采用弹塑性行为模型。延性损伤准则使 Abaqus 能够识别拉伸载荷下的损伤区域和失效区域。该分析可采用静态和动态两种方法，但本教程采用的是一般的静态步骤。为避免收敛问题，在静态步骤中进行了一些调整。.

在接触域内应用具有指定接触属性的面面接触，并对板的侧面施加对称边界条件。在板的端部施加位移边界条件，以模拟螺栓的剪切失效。接触区域周围的精细网格划分对于获得精确结果至关重要。.

分析完成后，可以获得损伤、失效、应力、应变等输出结果。仿真结果表明，螺栓在受拉时会在中间发生失效。.

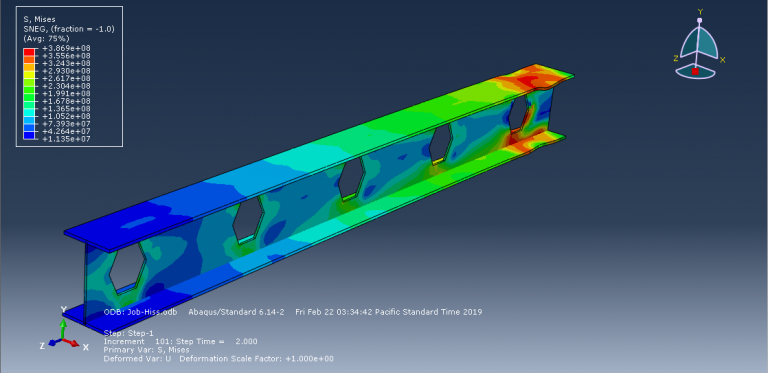

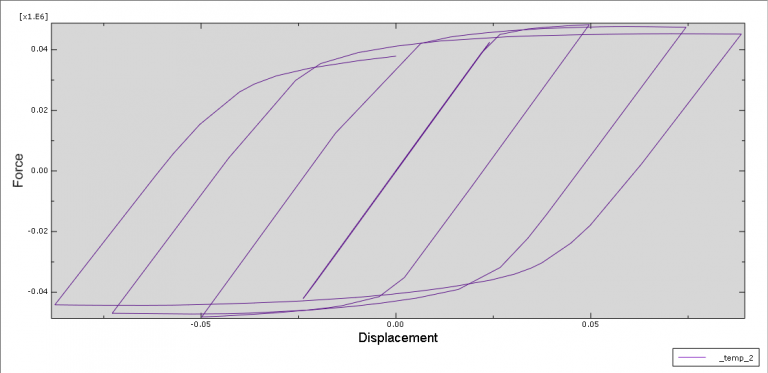

研讨会16：蜂窝钢梁在循环荷载作用下的滞回图模拟

本教程探讨了如何在 Abaqus 中模拟蜂窝钢梁在循环荷载作用下的性能，并提取其滞回曲线。蜂窝梁的截面比同等尺寸的实心梁更深，因此具有更高的抗挠度能力。这使得它们非常适合轻中荷载的大跨度应用，尤其适用于屋顶结构。钢材重量保持不变，但梁的结构效率却显著提高。蜂窝梁的另一个优点是其孔洞网络，可为各种管线和管道提供通道。.

在本教程中，梁被建模为三维壳体。该仿真的关键在于所使用的材料模型。Abaqus 建议使用运动学模型和组合塑性模型，这两种模型非常适合循环加载和生成滞回图。这里应用了一个略作修改的通用静态步骤。在仿真过程中，应力分布逐渐显现，并突出显示了关键区域。可以绘制边界节点的滞回图。.
